X520‑A EU2 (2016)

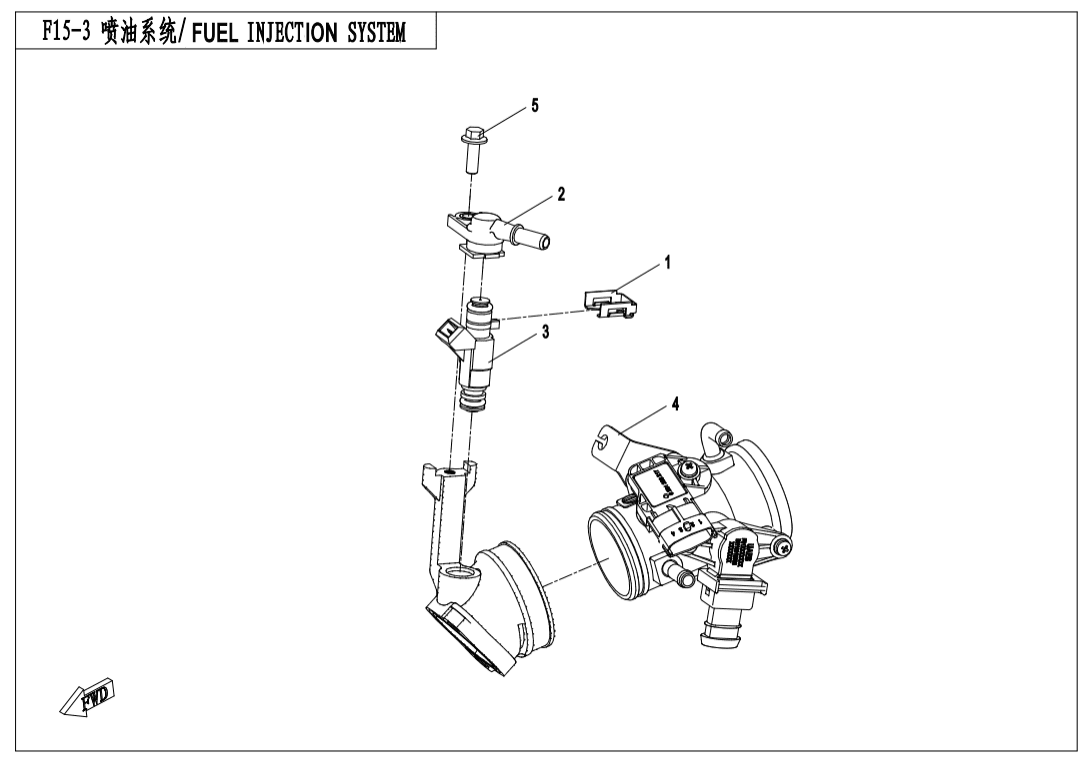

F15‑3 FUEL INJECTION SYSTEM
F00 CVT AIR PIPE (12)
F01 LOCK KIT (2)
F02‑A MUFFLER(EURO) (24)
F02‑B MUFFLER(USA) (24)
F03‑A FRAME(EURO) (30)
F03‑B FRAME(USA) (30)
F04‑1 FRONT PLASTICS (47)
F04‑2 MIDDLE PLASTICS (57)
F04‑3 REAR PLASTICS (30)
F04‑4 BOTTOM PLASTICS (29)
F05 FRONT SUSPENSION (25)
F06 REAR SUSPENSION (29)
F07 FRONT WHEEL (22)
F08‑1 BRAKE SYSTEM (38)
F08‑2 PARKING SYSTEM (9)
F10‑1 HANDLEBAR (12)
F10‑2-A STEERING SYSTEM (19)
F10‑2-B STEERING SYSTEM(EPS) (28)
F11 REAR WHEEL (19)
F12 FUEL TANK (21)
F13 SEAT (4)
F14‑A RACK(PLASTIC) (12)
F14‑B RACK(STEEL) (17)
F15‑1-A ELECTRIC SYSTEM(EURO) (52)
F15‑1-B ELECTRIC SYSTEM(USA) (53)
F15‑2 TOWING WINCH (8)
F15‑3 FUEL INJECTION SYSTEM (6)
F16‑A LIGHTS (EURO) (18)
F16‑B LIGHT(USA) (20)
F17 DASHBOARD (2)
F18 COOLING SYSTEM (33)
F19‑A-1 WARNING DECAL(EURO) (13)
F19‑A-2 WARNING DECAL(USA) (18)
F19‑B-1 DECAL(EURO,PEARL WHITE@^BLACK) (16)
F19‑B-2 DECAL(USA,PEARL WHITE@^BLACK) (16)
F19‑C-1 DECAL(EURO,VEHICLES WITH OTHER COLORS) (16)
F19‑C-2 DECAL(USA,VEHICLES WITH OTHER COLORS) (16)
F20 TOOLS (4)
F23 BUMPER (10)
F27 FRONT CV SHAFT (6)
F28 REAR CV SHAFT (9)
F30‑A DRIVETRAIN SYSTEM(OLD) (18)
F30‑B DRIVETRAIN SYSTEM(NEW) (20)
F31‑A FRONT AXLE(OLD) (78)
F31‑B FRONT AXLE(NEW) (78)
F32 GEAR SHIFTING (26)
F33 REAR AXLE (39)
F36 FUEL VAPORIZATION SYSTEM (12)
F38 OWNER'S MANUAL (3)
F40‑A TOWBAR (UNITARY) (6)
F40‑B TOWBAR (SPLIT) (9)
F41‑A AIR FILTER(OLD) (18)
F41‑B AIR FILTER(NEW) (15)
Motor (323)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky CLAMP, INJECTOR CAP0GR0-170002 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky INJECTOR CAP0GR0-170010 |
Počet 1 | Cena 189 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky FUEL INJECTOR0GR0-171000 |
Počet 1 | Cena 3 308 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky THROTTLE BODY0GQ0-173000-20000 |
Počet 1 | Cena 7 399 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky THROTTLE BODY0GR0-173000-30000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 05 |
Název součástky Kód součástky BOLT M6×180010-023008-0010 |
Počet 1 | Cena 14,51 Kč |
