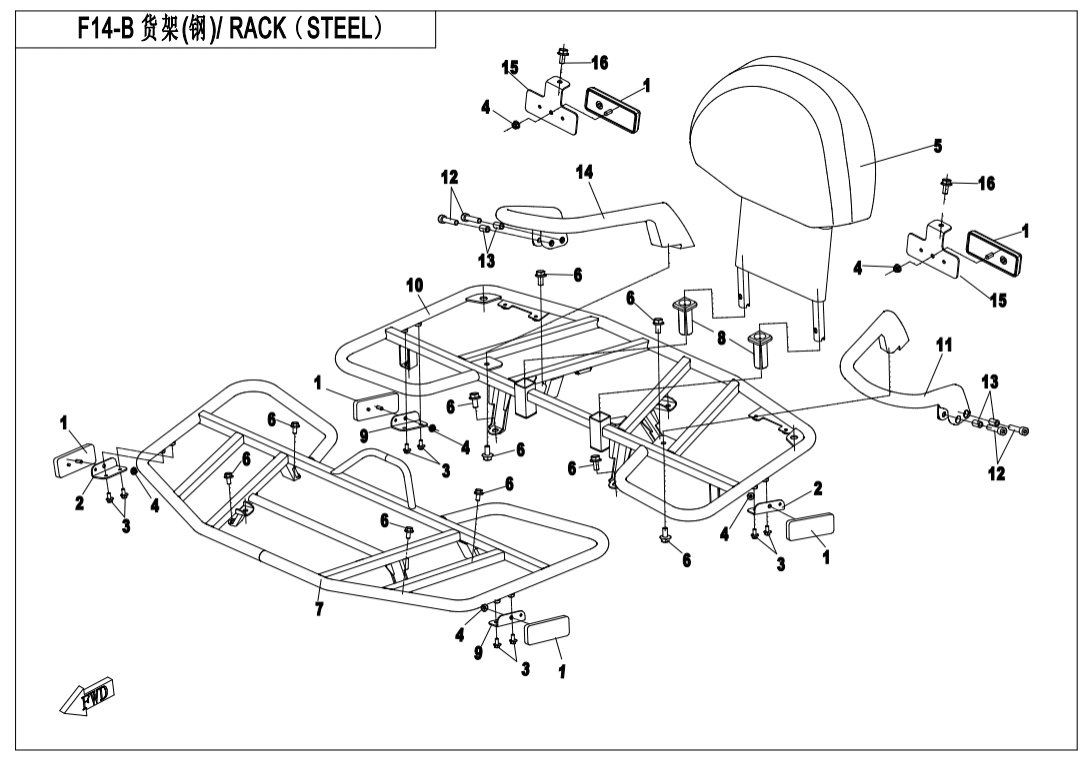

F14-B RACK(STEEL) | Journeyman CZ

Gladiator X520

X520‑A EU2 (2016) F14‑B RACK(STEEL) F00 CVT AIR PIPE (12) F01 LOCK KIT (2) F02‑A MUFFLER(EURO) (24) F02‑B MUFFLER(USA) (24) F03‑A FRAME(EURO) (30) F03‑B FRAME(USA) (30) F04‑1 FRONT PLASTICS (47) F04‑2 MIDDLE PLASTICS (57) F04‑3 REAR PLASTICS (30) F04‑4 BOTTOM PLASTICS (29) F05 FRONT SUSPENSION (25) F06 REAR SUSPENSION (29) F07 FRONT WHEEL (22) F08‑1 BRAKE SYSTEM (38) F08‑2 PARKING SYSTEM (9) F10‑1 HANDLEBAR (12) F10‑2-A STEERING SYSTEM (19) F10‑2-B STEERING SYSTEM(EPS) (28) F11 REAR WHEEL (19) F12 FUEL TANK (21) F13 SEAT (4) F14‑A RACK(PLASTIC) (12) F14‑B RACK(STEEL) (17) F15‑1-A ELECTRIC SYSTEM(EURO) (52) F15‑1-B ELECTRIC SYSTEM(USA) (53) F15‑2 TOWING WINCH (8) F15‑3 FUEL INJECTION SYSTEM (6) F16‑A LIGHTS (EURO) (18) F16‑B LIGHT(USA) (20) F17 DASHBOARD (2) F18 COOLING SYSTEM (33) F19‑A-1 WARNING DECAL(EURO) (13) F19‑A-2 WARNING DECAL(USA) (18) F19‑B-1 DECAL(EURO,PEARL WHITE@^BLACK) (16) F19‑B-2 DECAL(USA,PEARL WHITE@^BLACK) (16) F19‑C-1 DECAL(EURO,VEHICLES WITH OTHER COLORS) (16) F19‑C-2 DECAL(USA,VEHICLES WITH OTHER COLORS) (16) F20 TOOLS (4) F23 BUMPER (10) F27 FRONT CV SHAFT (6) F28 REAR CV SHAFT (9) F30‑A DRIVETRAIN SYSTEM(OLD) (18) F30‑B DRIVETRAIN SYSTEM(NEW) (20) F31‑A FRONT AXLE(OLD) (78) F31‑B FRONT AXLE(NEW) (78) F32 GEAR SHIFTING (26) F33 REAR AXLE (39) F36 FUEL VAPORIZATION SYSTEM (12) F38 OWNER'S MANUAL (3) F40‑A TOWBAR (UNITARY) (6) F40‑B TOWBAR (SPLIT) (9) F41‑A AIR FILTER(OLD) (18) F41‑B AIR FILTER(NEW) (15) Motor (323)

Číslo na výkresu	Název součástky Kód součástky	Počet	Cena
Číslo na výkresu 01	Název součástky Kód součástky REAR REFLECTOR RECTANGLE, RED 5190-160230	Počet 4	Cena 72,60 Kč	ks
Číslo na výkresu 01	Název součástky Kód součástky ORNAMENT PANEL，REAR RACK 5190-160230-A000	Počet 4	Cena 72,54 Kč	ks
Číslo na výkresu 02	Název součástky Kód součástky LEFT BRACKET, SIDE REFLECTOR 9050-160501	Počet 2	Cena 43,52 Kč	ks
Číslo na výkresu 03	Název součástky Kód součástky Šroub 30006-050012810	Počet 8	Cena 14,51 Kč	ks
Číslo na výkresu 04	Název součástky Kód součástky Matice 30202-050110	Počet 4	Cena 14,52 Kč	ks
Číslo na výkresu 05	Název součástky Kód součástky BACKREST 9CR6-141300-10000	Počet 1	Cena 3 804 Kč	ks
Číslo na výkresu 06	Název součástky Kód součástky Šroub 30006-080016810	Počet 8	Cena 14,51 Kč	ks
Číslo na výkresu 07	Název součástky Kód součástky FRONT RACK ASSY. 9GQ0-141000	Počet 1	Cena 3 772 Kč	ks
Číslo na výkresu 08	Název součástky Kód součástky SLEEVE,BACKREST 9CR6-141001	Počet 2	Cena 29,02 Kč	ks
Číslo na výkresu 09	Název součástky Kód součástky RIGHT BRACKET, SIDE REFLECTOR 9050-160502	Počet 2	Cena 43,52 Kč	ks
Číslo na výkresu 10	Název součástky Kód součástky REAR RACK ASSY. 9GQL-142000-10000 Alternativy: 9GQL-142000-20000	Počet 1	Cena 3 772 Kč	ks
Číslo na výkresu 11	Název součástky Kód součástky ARMREST, LH 4020-140600 Alternativy: 4020-140600-10000	Počet 1	Cena 1 422 Kč	ks
Číslo na výkresu 12	Název součástky Kód součástky Šroub (vrut) 30102-080035810	Počet 4	Cena 14,52 Kč	ks
Číslo na výkresu 13	Název součástky Kód součástky Pouzdro 9010-040808 Alternativy: 9010-040808-10000	Počet 4	Cena 43,52 Kč	ks
Číslo na výkresu 14	Název součástky Kód součástky ARMREST, RH 4020-140700-10000	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 15	Název součástky Kód součástky BRACKET,REAR REFLECTOR 9GQ0-030001	Počet 2	Cena 58,03 Kč	ks
Číslo na výkresu 16	Název součástky Kód součástky BOLT M6x12 30006-060012810 Alternativy: 30006-060012870	Počet 2	Cena 14,51 Kč	ks
