X520‑A EU2 (2016)

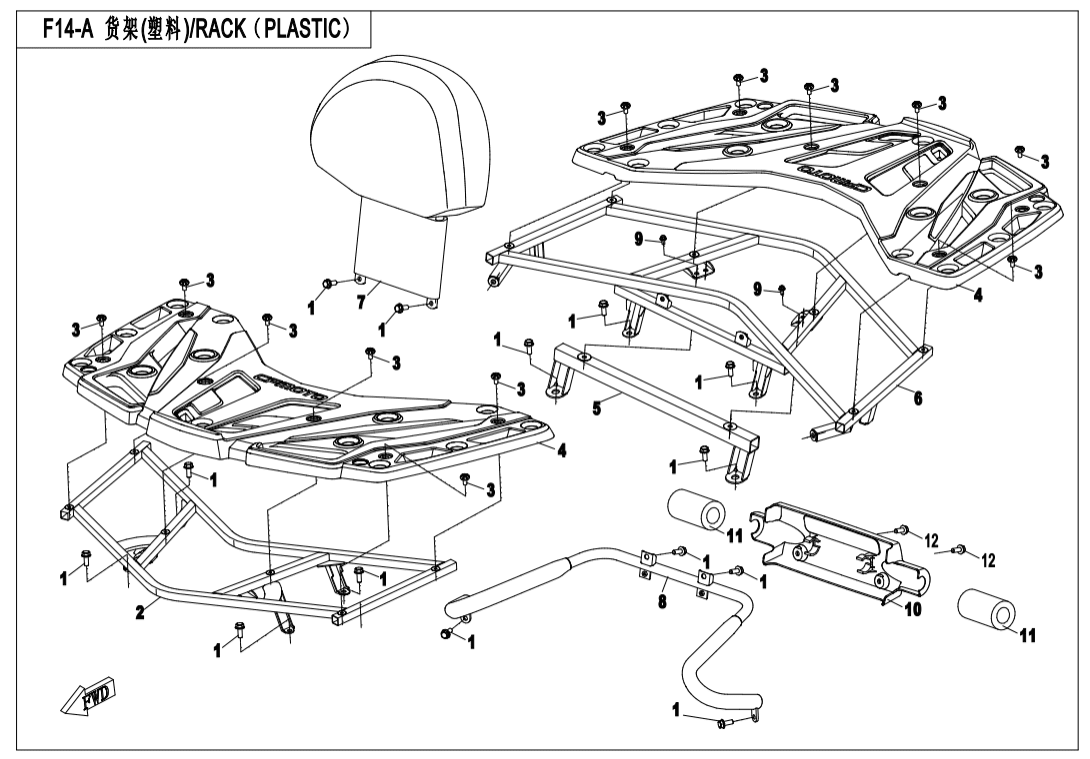

F14‑A RACK(PLASTIC)
F00 CVT AIR PIPE (12)
F01 LOCK KIT (2)
F02‑A MUFFLER(EURO) (24)
F02‑B MUFFLER(USA) (24)
F03‑A FRAME(EURO) (30)
F03‑B FRAME(USA) (30)
F04‑1 FRONT PLASTICS (47)
F04‑2 MIDDLE PLASTICS (57)
F04‑3 REAR PLASTICS (30)
F04‑4 BOTTOM PLASTICS (29)
F05 FRONT SUSPENSION (25)
F06 REAR SUSPENSION (29)
F07 FRONT WHEEL (22)
F08‑1 BRAKE SYSTEM (38)
F08‑2 PARKING SYSTEM (9)
F10‑1 HANDLEBAR (12)
F10‑2-A STEERING SYSTEM (19)
F10‑2-B STEERING SYSTEM(EPS) (28)
F11 REAR WHEEL (19)
F12 FUEL TANK (21)
F13 SEAT (4)
F14‑A RACK(PLASTIC) (12)
F14‑B RACK(STEEL) (17)
F15‑1-A ELECTRIC SYSTEM(EURO) (52)
F15‑1-B ELECTRIC SYSTEM(USA) (53)
F15‑2 TOWING WINCH (8)
F15‑3 FUEL INJECTION SYSTEM (6)
F16‑A LIGHTS (EURO) (18)
F16‑B LIGHT(USA) (20)
F17 DASHBOARD (2)
F18 COOLING SYSTEM (33)
F19‑A-1 WARNING DECAL(EURO) (13)
F19‑A-2 WARNING DECAL(USA) (18)
F19‑B-1 DECAL(EURO,PEARL WHITE@^BLACK) (16)
F19‑B-2 DECAL(USA,PEARL WHITE@^BLACK) (16)
F19‑C-1 DECAL(EURO,VEHICLES WITH OTHER COLORS) (16)
F19‑C-2 DECAL(USA,VEHICLES WITH OTHER COLORS) (16)
F20 TOOLS (4)
F23 BUMPER (10)
F27 FRONT CV SHAFT (6)
F28 REAR CV SHAFT (9)
F30‑A DRIVETRAIN SYSTEM(OLD) (18)
F30‑B DRIVETRAIN SYSTEM(NEW) (20)
F31‑A FRONT AXLE(OLD) (78)
F31‑B FRONT AXLE(NEW) (78)
F32 GEAR SHIFTING (26)
F33 REAR AXLE (39)
F36 FUEL VAPORIZATION SYSTEM (12)
F38 OWNER'S MANUAL (3)
F40‑A TOWBAR (UNITARY) (6)
F40‑B TOWBAR (SPLIT) (9)
F41‑A AIR FILTER(OLD) (18)
F41‑B AIR FILTER(NEW) (15)
Motor (323)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky Šroub30006-080016810 |
Počet 12 | Cena 14,51 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky FRONT RACK ASSY.9GQ0-140100-20000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 03 |
Název součástky Kód součástky SCREW, SPEAKER COVER8030-040020 Alternativy: 8030-040020-1000 |
Počet 12 | Cena 43,52 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky COVER, RACK9CR6-140001 |
Počet 2 | Cena 5 395 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky CPNNECTING BRACKET9GQ0-140220-10000 |
Počet 1 | Cena 1 059 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky REAR RACK ASSY.9GQ0-140200-10000 Alternativy: 9GQ0-140200-20000 |
Počet 1 | Cena 4 309 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky BACKREST9CR6-140300 |
Počet 1 | Cena 4 744 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky HANDREST ASSY.9CR6-140400 |
Počet 1 | Cena 3 148 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky BOLT M8x2030006-080020810 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky DECO CAP,BACKREST9CR6-044061 |
Počet 1 | Cena 131 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky SLEEVE,HANDREST9CR6-044062 |
Počet 2 | Cena 72,54 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky BOLT M6x1630006-060016810 Alternativy: 30006-060016870 |
Počet 2 | Cena 14,51 Kč |
