X520‑A EU2 (2016)

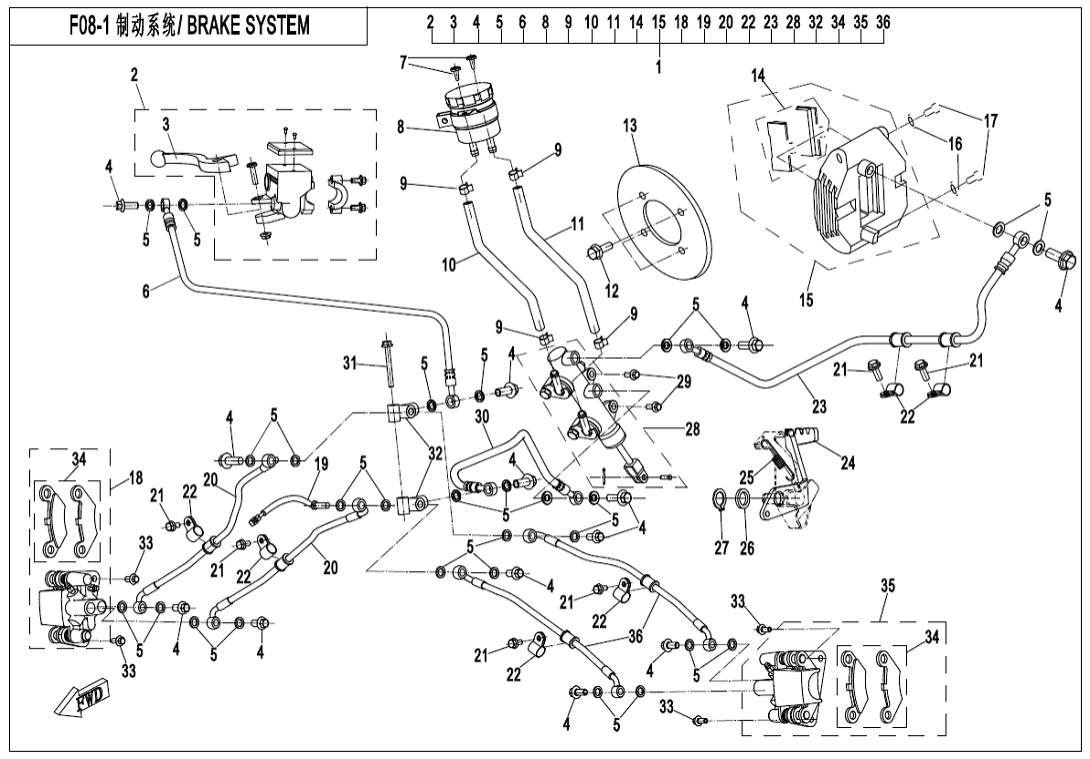

F08‑1 BRAKE SYSTEM
F00 CVT AIR PIPE (12)
F01 LOCK KIT (2)
F02‑A MUFFLER(EURO) (24)
F02‑B MUFFLER(USA) (24)
F03‑A FRAME(EURO) (30)
F03‑B FRAME(USA) (30)
F04‑1 FRONT PLASTICS (47)
F04‑2 MIDDLE PLASTICS (57)
F04‑3 REAR PLASTICS (30)
F04‑4 BOTTOM PLASTICS (29)
F05 FRONT SUSPENSION (25)
F06 REAR SUSPENSION (29)
F07 FRONT WHEEL (22)
F08‑1 BRAKE SYSTEM (38)
F08‑2 PARKING SYSTEM (9)
F10‑1 HANDLEBAR (12)
F10‑2-A STEERING SYSTEM (19)
F10‑2-B STEERING SYSTEM(EPS) (28)
F11 REAR WHEEL (19)
F12 FUEL TANK (21)
F13 SEAT (4)
F14‑A RACK(PLASTIC) (12)
F14‑B RACK(STEEL) (17)
F15‑1-A ELECTRIC SYSTEM(EURO) (52)
F15‑1-B ELECTRIC SYSTEM(USA) (53)
F15‑2 TOWING WINCH (8)
F15‑3 FUEL INJECTION SYSTEM (6)
F16‑A LIGHTS (EURO) (18)
F16‑B LIGHT(USA) (20)
F17 DASHBOARD (2)
F18 COOLING SYSTEM (33)
F19‑A-1 WARNING DECAL(EURO) (13)
F19‑A-2 WARNING DECAL(USA) (18)
F19‑B-1 DECAL(EURO,PEARL WHITE@^BLACK) (16)
F19‑B-2 DECAL(USA,PEARL WHITE@^BLACK) (16)
F19‑C-1 DECAL(EURO,VEHICLES WITH OTHER COLORS) (16)
F19‑C-2 DECAL(USA,VEHICLES WITH OTHER COLORS) (16)
F20 TOOLS (4)
F23 BUMPER (10)
F27 FRONT CV SHAFT (6)
F28 REAR CV SHAFT (9)
F30‑A DRIVETRAIN SYSTEM(OLD) (18)
F30‑B DRIVETRAIN SYSTEM(NEW) (20)
F31‑A FRONT AXLE(OLD) (78)
F31‑B FRONT AXLE(NEW) (78)
F32 GEAR SHIFTING (26)
F33 REAR AXLE (39)
F36 FUEL VAPORIZATION SYSTEM (12)
F38 OWNER'S MANUAL (3)
F40‑A TOWBAR (UNITARY) (6)
F40‑B TOWBAR (SPLIT) (9)
F41‑A AIR FILTER(OLD) (18)
F41‑B AIR FILTER(NEW) (15)
Motor (323)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky Brzdový systém9GQ0-080100 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 02 |
Název součástky Kód součástky HAND BRAKE MASTER CYLINDER9050-080600 |
Počet 1 | Cena 2 815 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky FRONT BRAKE LEVER9010-080601 |
Počet 1 | Cena 334 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky BANJO BOLT9010-080101-B000 |
Počet 13 | Cena 43,52 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky Podložka901B-080102 Alternativy: 0010-060010 |
Počet 28 | Cena 14,51 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky FLUID HOSE, HAND BRAKE9GQ0-080130 |
Počet 1 | Cena 987 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky SELF-TAPPING SCREW ST4.8x1630110-480160010 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky FLUID RESERVOIR9GQ0-080110 |
Počet 1 | Cena 682 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky CLAMP9010-080405 |
Počet 4 | Cena 43,52 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky HOSE 1,FLUID RESERVOIR9GQ0-080101 |
Počet 1 | Cena 392 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky HOSE 2,FLUID RESERVOIR9GQ0-080102 |
Počet 1 | Cena 392 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky Šroub7020-100001 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky REAR BRAKE DISC7020-080002 |
Počet 1 | Cena 914 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky REAR BRAKE PAD COMP.9010-0805B0 |
Počet 1 | Cena 987 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky REAR BRAKE PAD9010-0805A0 |
Počet 1 | Cena 588 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky REAR BRAKE CALIPER9010-080500 |
Počet 1 | Cena 2 597 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky Podložka30300-100112 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky Šroub (vrut)30102-102020810 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky RIGHT CALIPER，FRONT BRAKE7020-080800 |
Počet 1 | Cena 2 350 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky SWITCH,REAR BRAKE7020-080160 |
Počet 1 | Cena 305 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky FLUID HOSE, FRONT CALIPER (RIGHT HAND BRAKE)9GQ0-080160 |
Počet 2 | Cena 987 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky BOLT M6x1630006-060016810 Alternativy: 30006-060016870 |
Počet 6 | Cena 14,51 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky CIRCLIP9010-080104 |
Počet 6 | Cena 43,52 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky REAR FLUID HOSE,MASTER CYLINDER9GQ0-080150 |
Počet 1 | Cena 987 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky PEDAL, BRAKE9GQ0-080210-10000 |
Počet 1 | Cena 363 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky RETURN SPRING,BRAKE PEDAL9GQ0-080202 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky Podložka30304-140430 Alternativy: 30304-140410 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky CIRCLIPS FOR SHAFT1430801-01405 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky MASTER CYLINDER9CR6-081100 |
Počet 1 | Cena 3 438 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky Šroub30006-080025810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky FRONT FLUID HOSE, MASTER CYLINDER9GQ0-080120 |
Počet 1 | Cena 987 Kč | |
|
Číslo na výkresu 31 |
Název součástky Kód součástky Šroub30006-060055810 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 32 |
Název součástky Kód součástky T-JOINT9010-080102 |
Počet 2 | Cena 290 Kč | |
|
Číslo na výkresu 33 |
Název součástky Kód součástky Šroub30006-080016810 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 34 |
Název součástky Kód součástky FRONT BRAKE PAD COMP.9010-0808B0 |
Počet 2 | Cena 707 Kč | |
|
Číslo na výkresu 34 |
Název součástky Kód součástky FRONT BRAKE PAD9010-0808A0 |
Počet 2 | Cena 707 Kč | |
|
Číslo na výkresu 35 |
Název součástky Kód součástky LEFT CALIPER，FRONT BRAKE7020-080700 |
Počet 1 | Cena 2 350 Kč | |
|
Číslo na výkresu 36 |
Název součástky Kód součástky FLUID HOSE, FRONT CALIPER (LEFT HAND BRAKE)9GQ0-080140 |
Počet 2 | Cena 987 Kč |
