X520‑A EU2 (2016)

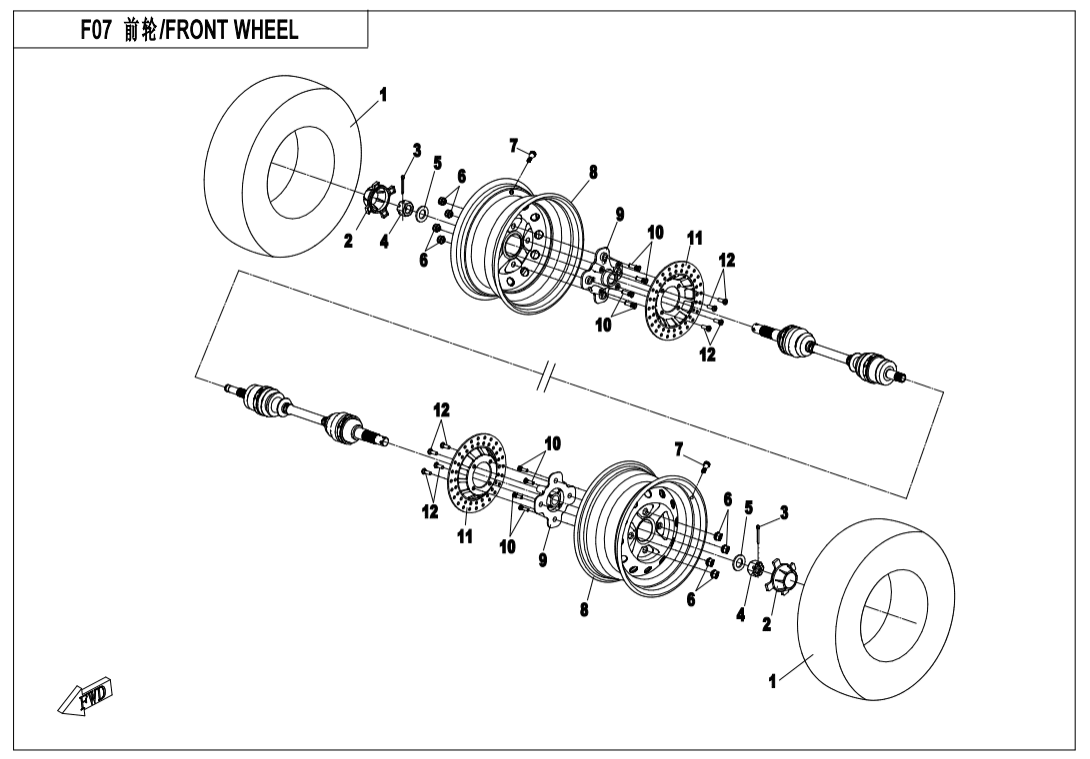

F07 FRONT WHEEL
F00 CVT AIR PIPE (12)
F01 LOCK KIT (2)
F02‑A MUFFLER(EURO) (24)
F02‑B MUFFLER(USA) (24)
F03‑A FRAME(EURO) (30)
F03‑B FRAME(USA) (30)
F04‑1 FRONT PLASTICS (47)
F04‑2 MIDDLE PLASTICS (57)
F04‑3 REAR PLASTICS (30)
F04‑4 BOTTOM PLASTICS (29)
F05 FRONT SUSPENSION (25)
F06 REAR SUSPENSION (29)
F07 FRONT WHEEL (22)
F08‑1 BRAKE SYSTEM (38)
F08‑2 PARKING SYSTEM (9)
F10‑1 HANDLEBAR (12)
F10‑2-A STEERING SYSTEM (19)
F10‑2-B STEERING SYSTEM(EPS) (28)
F11 REAR WHEEL (19)
F12 FUEL TANK (21)
F13 SEAT (4)
F14‑A RACK(PLASTIC) (12)
F14‑B RACK(STEEL) (17)
F15‑1-A ELECTRIC SYSTEM(EURO) (52)
F15‑1-B ELECTRIC SYSTEM(USA) (53)
F15‑2 TOWING WINCH (8)
F15‑3 FUEL INJECTION SYSTEM (6)
F16‑A LIGHTS (EURO) (18)
F16‑B LIGHT(USA) (20)
F17 DASHBOARD (2)
F18 COOLING SYSTEM (33)
F19‑A-1 WARNING DECAL(EURO) (13)
F19‑A-2 WARNING DECAL(USA) (18)
F19‑B-1 DECAL(EURO,PEARL WHITE@^BLACK) (16)
F19‑B-2 DECAL(USA,PEARL WHITE@^BLACK) (16)
F19‑C-1 DECAL(EURO,VEHICLES WITH OTHER COLORS) (16)
F19‑C-2 DECAL(USA,VEHICLES WITH OTHER COLORS) (16)
F20 TOOLS (4)
F23 BUMPER (10)
F27 FRONT CV SHAFT (6)
F28 REAR CV SHAFT (9)
F30‑A DRIVETRAIN SYSTEM(OLD) (18)
F30‑B DRIVETRAIN SYSTEM(NEW) (20)
F31‑A FRONT AXLE(OLD) (78)
F31‑B FRONT AXLE(NEW) (78)
F32 GEAR SHIFTING (26)
F33 REAR AXLE (39)
F36 FUEL VAPORIZATION SYSTEM (12)
F38 OWNER'S MANUAL (3)
F40‑A TOWBAR (UNITARY) (6)
F40‑B TOWBAR (SPLIT) (9)
F41‑A AIR FILTER(OLD) (18)
F41‑B AIR FILTER(NEW) (15)
Motor (323)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky FRONT TYRE30703-1205 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 01 |
Název součástky Kód součástky Pneu přední CST 24x8-1230703-1239 |
Počet 2 | Cena 2 396 Kč | není skladem |
|
Číslo na výkresu 01 |
Název součástky Kód součástky FRONT TIRE (ATV)30703-1232 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 01 |
Název součástky Kód součástky FRONT TYRE30703-1208 |
Počet 2 | Cena 2 162 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky CAP,ALUM. RIM7020-070101-1000 |
Počet 2 | Cena 377 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky DECO CAP,STEEL RIM9010-040028-1000 |
Počet 2 | Cena 247 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky COTTER PIN30903-0504010 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky Matice30219-247810 |
Počet 2 | Cena 145 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky Podložka30306-240810 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky MOUNTING NUT, RIM9010-070002-A000 |
Počet 8 | Cena 87,05 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky NUT ，RIM SHAFT9010-070002 |
Počet 8 | Cena 43,52 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky VALVE, INFLATION5190-070030-1000 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky FRONT RIM9010-070100-2B200 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 08 |
Název součástky Kód součástky FRONT RIM9010-070100-1000 Alternativy: 9010-070100-20000 |
Počet 2 | Cena 2 815 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky FRONT RIM9030-070100-1000 Alternativy: 9030-070100-20000 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 08 |
Název součástky Kód součástky FRONT ALUM. RIM9030-070100-B000 |
Počet 2 | Cena 2 815 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky FRONT STEEL RIM9010-070100-B000 |
Počet 2 | Cena 2 387 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky FRONT STEEL RIM9010-070100 |
Počet 2 | Cena 3 964 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky MOUNTING BRACKET,FRONT WHEEL9010-070001-1000 Alternativy: 9GQV-070001-1400 |
Počet 2 | Cena 1 625 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky BOLT，FRONT WHEEL BRACKET9010-070201 |
Počet 8 | Cena 43,52 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky FRONT BRAKE DISC9010-080001-1000 |
Počet 2 | Cena 943 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky FRONT BRAKE DISC7020-080001 |
Počet 2 | Cena 1 016 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky Šroub (vrut)A000-080001 |
Počet 8 | Cena 43,52 Kč |
