X520‑A EU2 (2016)

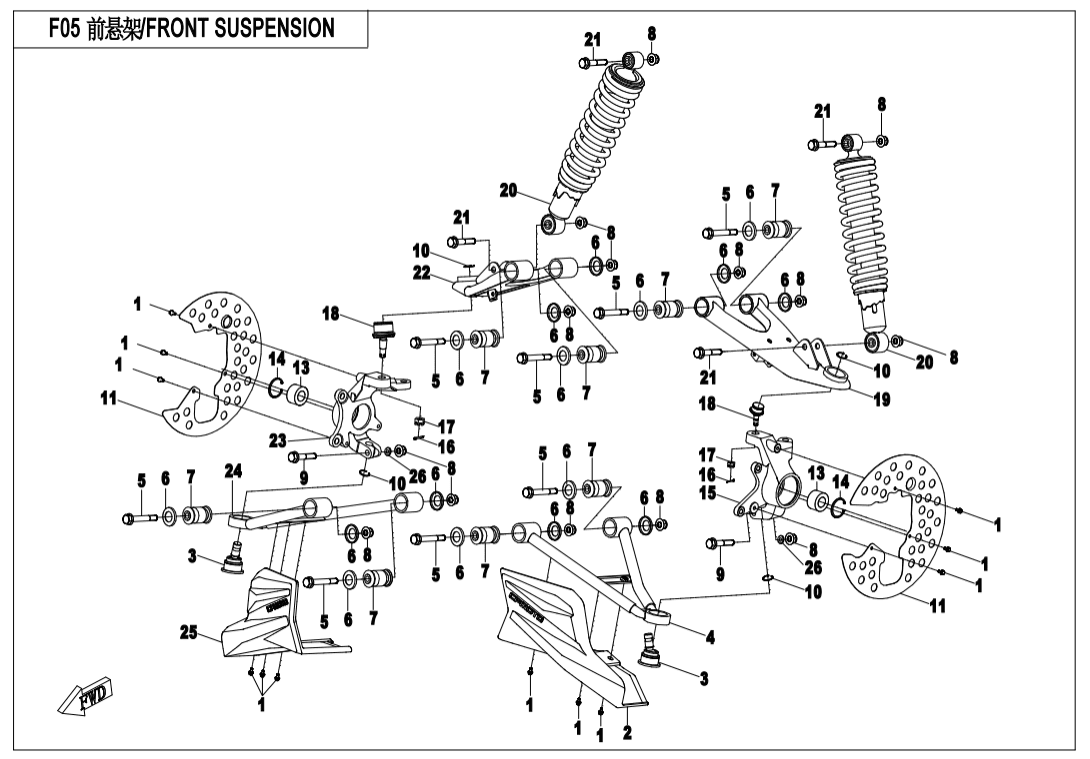

F05 FRONT SUSPENSION
F00 CVT AIR PIPE (12)
F01 LOCK KIT (2)
F02‑A MUFFLER(EURO) (24)
F02‑B MUFFLER(USA) (24)
F03‑A FRAME(EURO) (30)
F03‑B FRAME(USA) (30)
F04‑1 FRONT PLASTICS (47)
F04‑2 MIDDLE PLASTICS (57)
F04‑3 REAR PLASTICS (30)
F04‑4 BOTTOM PLASTICS (29)
F05 FRONT SUSPENSION (25)
F06 REAR SUSPENSION (29)
F07 FRONT WHEEL (22)
F08‑1 BRAKE SYSTEM (38)
F08‑2 PARKING SYSTEM (9)
F10‑1 HANDLEBAR (12)
F10‑2-A STEERING SYSTEM (19)
F10‑2-B STEERING SYSTEM(EPS) (28)
F11 REAR WHEEL (19)
F12 FUEL TANK (21)
F13 SEAT (4)
F14‑A RACK(PLASTIC) (12)
F14‑B RACK(STEEL) (17)
F15‑1-A ELECTRIC SYSTEM(EURO) (52)
F15‑1-B ELECTRIC SYSTEM(USA) (53)
F15‑2 TOWING WINCH (8)
F15‑3 FUEL INJECTION SYSTEM (6)
F16‑A LIGHTS (EURO) (18)
F16‑B LIGHT(USA) (20)
F17 DASHBOARD (2)
F18 COOLING SYSTEM (33)
F19‑A-1 WARNING DECAL(EURO) (13)
F19‑A-2 WARNING DECAL(USA) (18)
F19‑B-1 DECAL(EURO,PEARL WHITE@^BLACK) (16)
F19‑B-2 DECAL(USA,PEARL WHITE@^BLACK) (16)
F19‑C-1 DECAL(EURO,VEHICLES WITH OTHER COLORS) (16)
F19‑C-2 DECAL(USA,VEHICLES WITH OTHER COLORS) (16)
F20 TOOLS (4)
F23 BUMPER (10)
F27 FRONT CV SHAFT (6)
F28 REAR CV SHAFT (9)
F30‑A DRIVETRAIN SYSTEM(OLD) (18)
F30‑B DRIVETRAIN SYSTEM(NEW) (20)
F31‑A FRONT AXLE(OLD) (78)
F31‑B FRONT AXLE(NEW) (78)
F32 GEAR SHIFTING (26)
F33 REAR AXLE (39)
F36 FUEL VAPORIZATION SYSTEM (12)
F38 OWNER'S MANUAL (3)
F40‑A TOWBAR (UNITARY) (6)
F40‑B TOWBAR (SPLIT) (9)
F41‑A AIR FILTER(OLD) (18)
F41‑B AIR FILTER(NEW) (15)
Motor (323)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky BOLT M6x1230006-060012810 Alternativy: 30006-060012870 |
Počet 12 | Cena 14,51 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky LH GUARD, FRONT SUSPENSION9GQ0-044041 |
Počet 1 | Cena 203 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky BOTTOM BALL PIN9010-050800 Alternativy: 9010-050800-20000 |
Počet 1 | Cena 1 030 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky FRONT LOWER SWING ARM，LH9GQ0-050210 |
Počet 1 | Cena 2 278 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky Šroub30006-102070810 |
Počet 8 | Cena 29,04 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky CAP, CUSHION SLEEVE9010-050003 |
Počet 16 | Cena 29,02 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky CUSHION SLEEVE9010-050500 |
Počet 8 | Cena 116 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky NUT M10x1.2530204-102810 |
Počet 14 | Cena 14,51 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky Šroub30006-102035810 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky CIRCLIPS FOR SHAFT 3430801-03405 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky GUARD, BRAKE DISC9010-030008-1000 |
Počet 2 | Cena 305 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky BEARING,HUB30499-03080 Alternativy: 9GQ0-050710 |
Počet 2 | Cena 899 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky CIRCLIP FOR HOLE 5530800-05505 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky STEERING KNUCKLE,LH9GQ0-050701 |
Počet 1 | Cena 2 249 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky COTTER PIN30903-0201610 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky Matice30207-102810 Alternativy: 9010-100002 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky TOP BALL PIN9010-050700 Alternativy: 9010-050700-1000 |
Počet 2 | Cena 1 407 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky FRONT UPPER SWING ARM,LH9GQ0-050110 Alternativy: 9GQ0-050110-10000 |
Počet 1 | Cena 2 263 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky FRONT SHOCK ABSORBER9GQ0-050500 |
Počet 2 | Cena 2 742 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky Šroub30006-102055810 |
Počet 4 | Cena 58,03 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky FRONT UPPER SWING ARM,RH9GQ0-050310 Alternativy: 9GQ0-050310-10000 |
Počet 1 | Cena 2 263 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky STEERING KNUCKLE,RH9GQ0-050801 |
Počet 1 | Cena 2 249 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky FRONT LOWER SWING ARM，RH9GQ0-050410 |
Počet 1 | Cena 2 278 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky PROTECTION PLATE, FRONT SUSPENSION(RH)9GQ0-044042 |
Počet 1 | Cena 203 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky Podložka9010-300002 |
Počet 2 | Cena 14,51 Kč |
