X520‑A EU2 (2016)

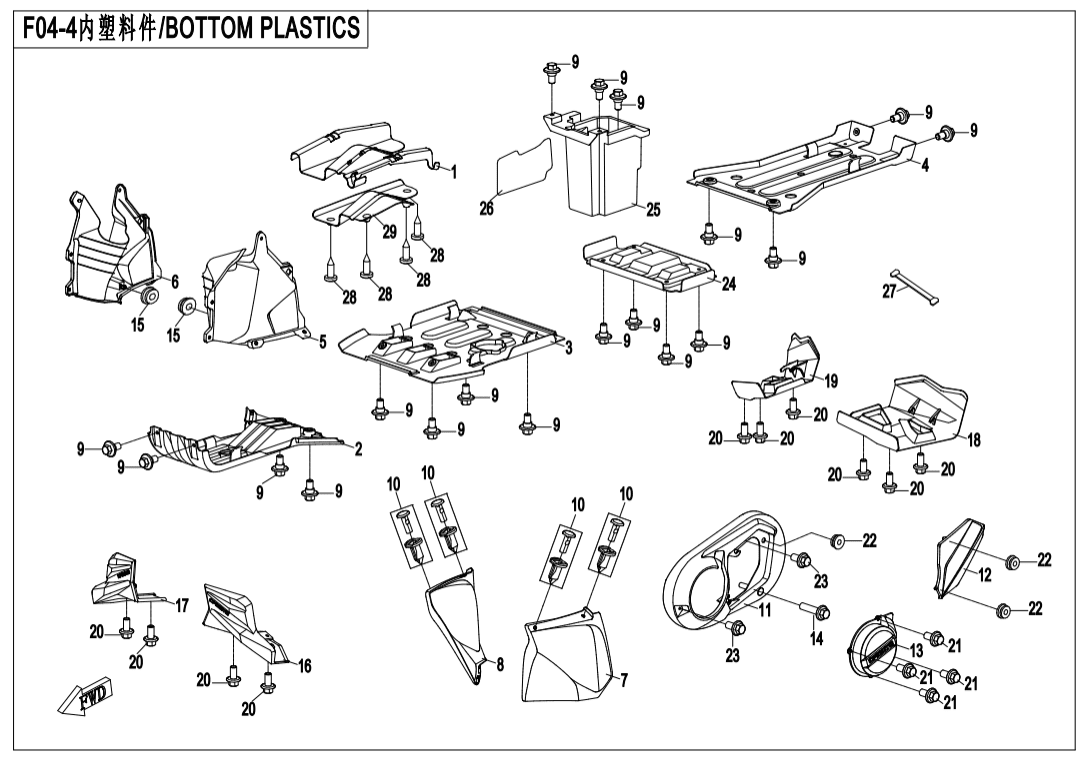

F04‑4 BOTTOM PLASTICS
F00 CVT AIR PIPE (12)
F01 LOCK KIT (2)
F02‑A MUFFLER(EURO) (24)
F02‑B MUFFLER(USA) (24)
F03‑A FRAME(EURO) (30)
F03‑B FRAME(USA) (30)
F04‑1 FRONT PLASTICS (47)
F04‑2 MIDDLE PLASTICS (57)
F04‑3 REAR PLASTICS (30)
F04‑4 BOTTOM PLASTICS (29)
F05 FRONT SUSPENSION (25)
F06 REAR SUSPENSION (29)
F07 FRONT WHEEL (22)
F08‑1 BRAKE SYSTEM (38)
F08‑2 PARKING SYSTEM (9)
F10‑1 HANDLEBAR (12)
F10‑2-A STEERING SYSTEM (19)
F10‑2-B STEERING SYSTEM(EPS) (28)
F11 REAR WHEEL (19)
F12 FUEL TANK (21)
F13 SEAT (4)
F14‑A RACK(PLASTIC) (12)
F14‑B RACK(STEEL) (17)
F15‑1-A ELECTRIC SYSTEM(EURO) (52)
F15‑1-B ELECTRIC SYSTEM(USA) (53)
F15‑2 TOWING WINCH (8)
F15‑3 FUEL INJECTION SYSTEM (6)
F16‑A LIGHTS (EURO) (18)
F16‑B LIGHT(USA) (20)
F17 DASHBOARD (2)
F18 COOLING SYSTEM (33)
F19‑A-1 WARNING DECAL(EURO) (13)
F19‑A-2 WARNING DECAL(USA) (18)
F19‑B-1 DECAL(EURO,PEARL WHITE@^BLACK) (16)
F19‑B-2 DECAL(USA,PEARL WHITE@^BLACK) (16)
F19‑C-1 DECAL(EURO,VEHICLES WITH OTHER COLORS) (16)
F19‑C-2 DECAL(USA,VEHICLES WITH OTHER COLORS) (16)
F20 TOOLS (4)
F23 BUMPER (10)
F27 FRONT CV SHAFT (6)
F28 REAR CV SHAFT (9)
F30‑A DRIVETRAIN SYSTEM(OLD) (18)
F30‑B DRIVETRAIN SYSTEM(NEW) (20)
F31‑A FRONT AXLE(OLD) (78)
F31‑B FRONT AXLE(NEW) (78)
F32 GEAR SHIFTING (26)
F33 REAR AXLE (39)
F36 FUEL VAPORIZATION SYSTEM (12)
F38 OWNER'S MANUAL (3)
F40‑A TOWBAR (UNITARY) (6)
F40‑B TOWBAR (SPLIT) (9)
F41‑A AIR FILTER(OLD) (18)
F41‑B AIR FILTER(NEW) (15)
Motor (323)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky LOWER PANEL,FUEL TANK9GQ0-044011 Alternativy: 9GQ0-044011-20000 |
Počet 1 | Cena 406 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky FRONT PROTECTION PLATE,ENGINE9GQ0-044021 |
Počet 1 | Cena 609 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky MIDDLE PROTECTION PLATE,ENGINE9GQ0-044022 |
Počet 1 | Cena 827 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky REAR PROTECTION PLATE,ENGINE9GQ0-044023 |
Počet 1 | Cena 610 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky FRONT UPPER INNER FENDER,LH9GQ0-044031 |
Počet 1 | Cena 392 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky FRONT UPPER INNER FENDER,RH9GQ0-044032 |
Počet 1 | Cena 392 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky FRONT LOWER INNER FENDER,LH9GQ0-044033-10000 |
Počet 1 | Cena 276 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky FRONT LOWER INNER FENDER,RH9GQ0-044034-10000 |
Počet 1 | Cena 276 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky BOLT M6x148010-000004 |
Počet 19 | Cena 14,51 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky PLASTIC CLIPS9060-040310 |
Počet 4 | Cena 14,52 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky LEFT COVER,ENGINE9CR6-044051 Alternativy: 9CR6-044051-10000 |
Počet 1 | Cena 624 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky CAP, OIL FILLER9CR6-044052 |
Počet 1 | Cena 189 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky DECOCOVER,RECOIl STARTER9CR6-044053 |
Počet 1 | Cena 189 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky Šroub30006-060050810 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky FIXING RUBBER BUSHING7020-040209 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky LH GUARD, FRONT SUSPENSION9GQ0-044041 |
Počet 1 | Cena 203 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky PROTECTION PLATE, FRONT SUSPENSION(RH)9GQ0-044042 |
Počet 1 | Cena 203 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky PROTECTION PLATE,REAR SUSPENSION(LH)9GQ0-044043 |
Počet 1 | Cena 261 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky PROTECTION PLATE,REAR SUSPENSION(RH)9GQ0-044044 |
Počet 1 | Cena 261 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky BOLT M6x1230006-060012810 Alternativy: 30006-060012870 |
Počet 10 | Cena 14,51 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky BOLT M6x120010-021019-0010 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky RUBBER COLLAR0180-015003 |
Počet 3 | Cena 43,52 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky BOLT M6x1630006-060016810 Alternativy: 30006-060016870 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky BASE PLATE(EX)9GQL-044024 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 25 |
Název součástky Kód součástky TOOL BOX9GQL-044025 Alternativy: 9GQL-044025-10000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 26 |
Název součástky Kód součástky HEAT INSULATION PAPER, TOOL BOX9GQL-044061 |
Počet 1 | Cena 43,56 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky TIE BAND,BATTERY9GQ0-040910 |
Počet 1 | Cena 131 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky SELF-TAPPING SCREW30110-420130010 Alternativy: 30110-421130010 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky LOWER HEAT INSULATOR,FUEL TANK9GQ0-044051 Alternativy: 9GQ0-044011-20000 |
Počet 1 | Cena 812 Kč |
