X520‑A EU2 (2016)

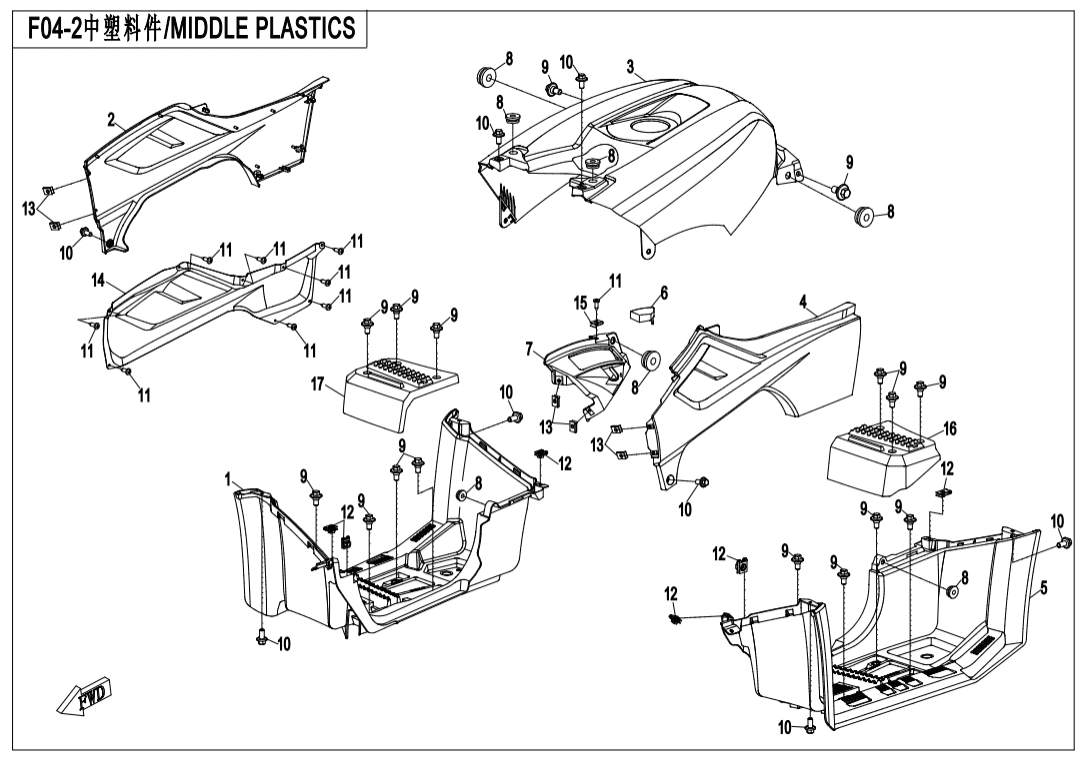

F04‑2 MIDDLE PLASTICS
F00 CVT AIR PIPE (12)
F01 LOCK KIT (2)
F02‑A MUFFLER(EURO) (24)
F02‑B MUFFLER(USA) (24)
F03‑A FRAME(EURO) (30)
F03‑B FRAME(USA) (30)
F04‑1 FRONT PLASTICS (47)
F04‑2 MIDDLE PLASTICS (57)
F04‑3 REAR PLASTICS (30)
F04‑4 BOTTOM PLASTICS (29)
F05 FRONT SUSPENSION (25)
F06 REAR SUSPENSION (29)
F07 FRONT WHEEL (22)
F08‑1 BRAKE SYSTEM (38)
F08‑2 PARKING SYSTEM (9)
F10‑1 HANDLEBAR (12)
F10‑2-A STEERING SYSTEM (19)
F10‑2-B STEERING SYSTEM(EPS) (28)
F11 REAR WHEEL (19)
F12 FUEL TANK (21)
F13 SEAT (4)
F14‑A RACK(PLASTIC) (12)
F14‑B RACK(STEEL) (17)
F15‑1-A ELECTRIC SYSTEM(EURO) (52)
F15‑1-B ELECTRIC SYSTEM(USA) (53)
F15‑2 TOWING WINCH (8)
F15‑3 FUEL INJECTION SYSTEM (6)
F16‑A LIGHTS (EURO) (18)
F16‑B LIGHT(USA) (20)
F17 DASHBOARD (2)
F18 COOLING SYSTEM (33)
F19‑A-1 WARNING DECAL(EURO) (13)
F19‑A-2 WARNING DECAL(USA) (18)
F19‑B-1 DECAL(EURO,PEARL WHITE@^BLACK) (16)
F19‑B-2 DECAL(USA,PEARL WHITE@^BLACK) (16)
F19‑C-1 DECAL(EURO,VEHICLES WITH OTHER COLORS) (16)
F19‑C-2 DECAL(USA,VEHICLES WITH OTHER COLORS) (16)
F20 TOOLS (4)
F23 BUMPER (10)
F27 FRONT CV SHAFT (6)
F28 REAR CV SHAFT (9)
F30‑A DRIVETRAIN SYSTEM(OLD) (18)
F30‑B DRIVETRAIN SYSTEM(NEW) (20)
F31‑A FRONT AXLE(OLD) (78)
F31‑B FRONT AXLE(NEW) (78)
F32 GEAR SHIFTING (26)
F33 REAR AXLE (39)
F36 FUEL VAPORIZATION SYSTEM (12)
F38 OWNER'S MANUAL (3)
F40‑A TOWBAR (UNITARY) (6)
F40‑B TOWBAR (SPLIT) (9)
F41‑A AIR FILTER(OLD) (18)
F41‑B AIR FILTER(NEW) (15)
Motor (323)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky FOOT PEDAL,RH9GQL-042032 |
Počet 1 | Cena 2 466 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky RH SIDE PANEL MAPLE CAMO FOR HUNTING9GQL-042022-0RE00 Alternativy: 9GQV-042022-2000-0RE00 |
Počet 1 | Cena 2 031 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky SIDE PANEL,RH9GQL-042022-0E400 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 02 |
Název součástky Kód součástky SIDE PANEL,RH9GQL-042022-0R400 Alternativy: 9GQV-042022-2000-0R400 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 02 |
Název součástky Kód součástky SIDE PANEL,RH9GQL-042022-0V200 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 02 |
Název součástky Kód součástky SIDE PANEL,RH9GQL-042022-0Y500 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 02 |
Název součástky Kód součástky SIDE PANEL,RH NEW MAPLE CAMO9GQL-042022-0W000 |
Počet 1 | Cena 2 031 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky SIDE PANEL,RH CRYSTAL ORANGE9GQL-042022-0Y600 Alternativy: 9GQV-042022-2000-0Y600 |
Počet 1 | Cena 1 886 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky SIDE PANEL,RH INJECTED PEARL BLACK9GQL-042022-0P600 Alternativy: 9GQV-042022-2000-0P600 |
Počet 1 | Cena 1 886 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky SIDE PANEL,RH INJECTED PEARL BLUE9GQL-042022-0P500 Alternativy: 9GQV-042022-2000-0P500 |
Počet 1 | Cena 1 886 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky SIDE PANEL,RH NEW ROYAL BLUE9GQL-042022-0EC00 Alternativy: 9GQV-042022-2000-0EC00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 02 |
Název součástky Kód součástky SIDE PANEL,RH PEARL BLACK9GQL-042022-0B300 Alternativy: 9GQV-042022-2000-0B300 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 03 |
Název součástky Kód součástky TOP PANEL,FUEL TANK MAPLE CAMO FOR HUNTING, TRUE TIMBER CAMO9GQ0-042011-0RE00 |
Počet 1 | Cena 2 713 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky TOP PANEL,FUEL TANK9GQ0-042011-0E400 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 03 |
Název součástky Kód součástky TOP PANEL,FUEL TANK FERRARI RED9GQ0-042011-0R400 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 03 |
Název součástky Kód součástky TOP PANEL,FUEL TANK PEARL WHITE9GQ0-042011-0V200 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 03 |
Název součástky Kód součástky UPPER PANEL,FUEL TANK BRIGHT YELLOW9GQ0-042011-0Y500 |
Počet 1 | Cena 1 407 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky TOP PANEL,FUEL TANK NEW MAPLE CAMO9GQ0-042011-0W000 |
Počet 1 | Cena 1 596 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky TOP PANEL,FUEL TANK CRYSTAL ORANGE9GQ0-042011-0Y600 |
Počet 1 | Cena 1 407 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky TOP PANEL,FUEL TANK INJECTED PEARL BLACK9GQ0-042011-0P600 |
Počet 1 | Cena 1 407 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky TOP PANEL,FUEL TANK INJECTED PEARL BLUE9GQ0-042011-0P500 |
Počet 1 | Cena 1 407 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky TOP PANEL,FUEL TANK NEW ROYAL BLUE9GQ0-042011-0EC00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 03 |
Název součástky Kód součástky TOP PANEL,FUEL TANK PEARL BLACK9GQ0-042011-0B300 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 04 |
Název součástky Kód součástky LH SIDE PANEL MAPLE CAMO FOR HUNTING9GQL-042021-0RE00 |
Počet 1 | Cena 2 031 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky SIDE PANEL,LH9GQL-042021-0E400 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 04 |
Název součástky Kód součástky SIDE PANEL,LH9GQL-042021-0R400 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 04 |
Název součástky Kód součástky SIDE PANEL,LH9GQL-042021-0V200 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 04 |
Název součástky Kód součástky SIDE PANEL,LH9GQL-042021-0Y500 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 04 |
Název součástky Kód součástky SIDE PANEL,LH NEW MAPLE CAMO9GQL-042021-0W000 |
Počet 1 | Cena 2 031 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky SIDE PANEL,LH CRYSTAL ORANGE9GQL-042021-0Y600 |
Počet 1 | Cena 1 886 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky SIDE PANEL,LH INJECTED PEARL BLACK9GQL-042021-0P600 |
Počet 1 | Cena 1 886 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky SIDE PANEL,LH INJECTED PEARL BLUE9GQL-042021-0P500 |
Počet 1 | Cena 1 886 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky SIDE COVER,LH NEW ROYAL BLUE9GQL-042021-0EC00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 04 |
Název součástky Kód součástky SIDE PANEL,LH PEARL BLACK9GQL-042021-0B300 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 05 |
Název součástky Kód součástky FOOT PEDAL,LH9GQL-042031 |
Počet 1 | Cena 2 510 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky LOCK COVER9GQ0-042025 |
Počet 1 | Cena 102 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky DECO COVER,GEARSHIFT MAPLE CAMO FOR HUNTING, TRUE TIMBER CAMO9GQ0-042023-0RE00 |
Počet 1 | Cena 638 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky DECO COVER,GEARSHIFT9GQ0-042023-0E400 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 07 |
Název součástky Kód součástky DECO COVER,GEARSHIFT FERRARI RED9GQ0-042023-0R400 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 07 |
Název součástky Kód součástky DECO COVER,GEARSHIFT PEARL WHITE9GQ0-042023-0V200 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 07 |
Název součástky Kód součástky DECO COVER,GEARSHIFT BRIGHT YELLOW9GQ0-042023-0Y500 |
Počet 1 | Cena 290 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky DECO COVER,GEARSHIFT NEW MAPLE CAMO9GQ0-042023-0W000 |
Počet 1 | Cena 638 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky DECO COVER,GEARSHIFT CRYSTAL ORANGE9GQ0-042023-0Y600 |
Počet 1 | Cena 290 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky DECO COVER, GEARSHIFT INJECTED PEARL BLACK9GQ0-042023-0P600 |
Počet 1 | Cena 145 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky DECO COVER,GEARSHIFT INJECTED PEARL BLUE9GQ0-042023-0P500 |
Počet 1 | Cena 145 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky DECO COVER,GEARSHIFT NEW ROYAL BLUE9GQ0-042023-0EC00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 07 |
Název součástky Kód součástky DECO COVER,GEARSHIFT PEARL BLACK9GQ0-042023-0B300 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 08 |
Název součástky Kód součástky RUBBER COLLAR0180-015003 |
Počet 7 | Cena 43,52 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky BOLT M6x148010-000004 |
Počet 16 | Cena 14,51 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky BOLT M6x1630006-060016810 Alternativy: 30006-060016870 |
Počet 8 | Cena 14,51 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky SELF-TAPPING SCREW30110-420130010 Alternativy: 30110-421130010 |
Počet 9 | Cena 14,51 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky NUT CLIP M68030-040800 Alternativy: 8030-040800-00001 |
Počet 6 | Cena 14,51 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky CLAMP ST4.85020-040049 |
Počet 6 | Cena 14,51 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky HEAT INSULATOR, RH SIDE PANEL9GQL-042027 |
Počet 1 | Cena 929 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky CLAMP ST4.28010-000002 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky FOOTREST, LH9GQL-042033 |
Počet 1 | Cena 378 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky FOOTREST, RH9GQL-042034 |
Počet 1 | Cena 378 Kč |
