X520‑A EU2 (2016)

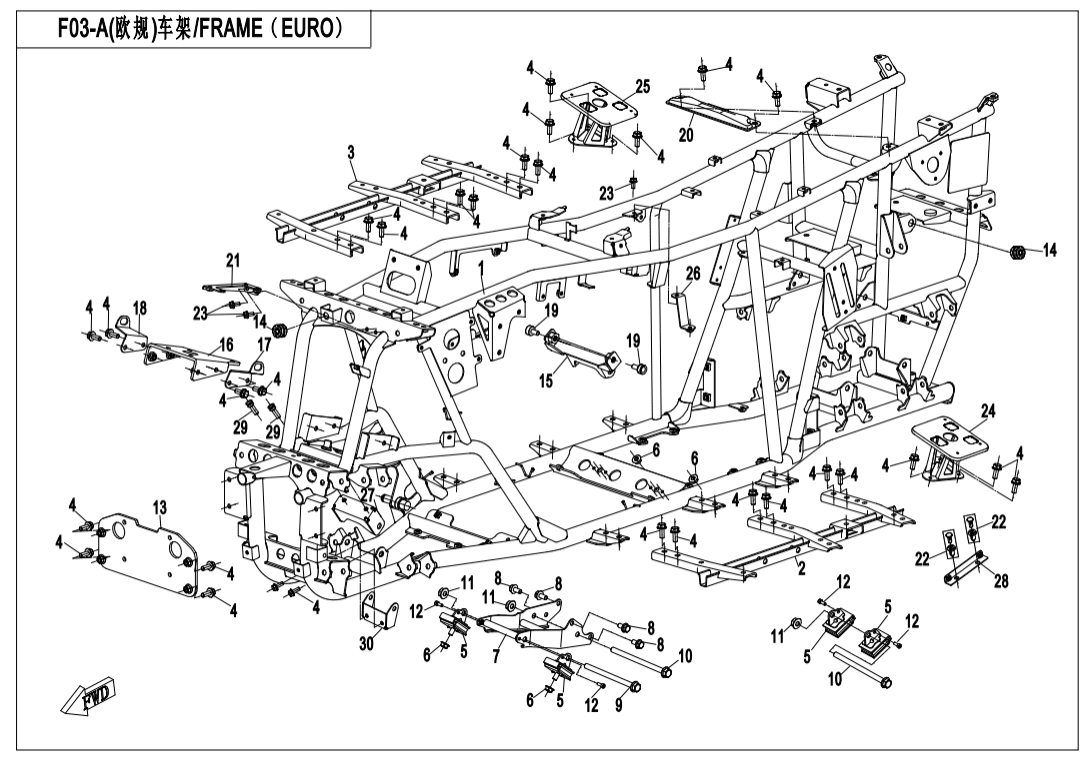

F03‑A FRAME(EURO)
F00 CVT AIR PIPE (12)
F01 LOCK KIT (2)
F02‑A MUFFLER(EURO) (24)
F02‑B MUFFLER(USA) (24)
F03‑A FRAME(EURO) (30)
F03‑B FRAME(USA) (30)
F04‑1 FRONT PLASTICS (47)
F04‑2 MIDDLE PLASTICS (57)
F04‑3 REAR PLASTICS (30)
F04‑4 BOTTOM PLASTICS (29)
F05 FRONT SUSPENSION (25)
F06 REAR SUSPENSION (29)
F07 FRONT WHEEL (22)
F08‑1 BRAKE SYSTEM (38)
F08‑2 PARKING SYSTEM (9)
F10‑1 HANDLEBAR (12)
F10‑2-A STEERING SYSTEM (19)
F10‑2-B STEERING SYSTEM(EPS) (28)
F11 REAR WHEEL (19)
F12 FUEL TANK (21)
F13 SEAT (4)
F14‑A RACK(PLASTIC) (12)
F14‑B RACK(STEEL) (17)
F15‑1-A ELECTRIC SYSTEM(EURO) (52)
F15‑1-B ELECTRIC SYSTEM(USA) (53)
F15‑2 TOWING WINCH (8)
F15‑3 FUEL INJECTION SYSTEM (6)
F16‑A LIGHTS (EURO) (18)
F16‑B LIGHT(USA) (20)
F17 DASHBOARD (2)
F18 COOLING SYSTEM (33)
F19‑A-1 WARNING DECAL(EURO) (13)
F19‑A-2 WARNING DECAL(USA) (18)
F19‑B-1 DECAL(EURO,PEARL WHITE@^BLACK) (16)
F19‑B-2 DECAL(USA,PEARL WHITE@^BLACK) (16)
F19‑C-1 DECAL(EURO,VEHICLES WITH OTHER COLORS) (16)
F19‑C-2 DECAL(USA,VEHICLES WITH OTHER COLORS) (16)
F20 TOOLS (4)
F23 BUMPER (10)
F27 FRONT CV SHAFT (6)
F28 REAR CV SHAFT (9)
F30‑A DRIVETRAIN SYSTEM(OLD) (18)
F30‑B DRIVETRAIN SYSTEM(NEW) (20)
F31‑A FRONT AXLE(OLD) (78)
F31‑B FRONT AXLE(NEW) (78)
F32 GEAR SHIFTING (26)
F33 REAR AXLE (39)
F36 FUEL VAPORIZATION SYSTEM (12)
F38 OWNER'S MANUAL (3)
F40‑A TOWBAR (UNITARY) (6)
F40‑B TOWBAR (SPLIT) (9)
F41‑A AIR FILTER(OLD) (18)
F41‑B AIR FILTER(NEW) (15)
Motor (323)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky Sestava rámu9GQL-031000-20000 Alternativy: 9GQL-031000-40000 |
Počet 1 | Cena 42 639 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky FOOT PEDAL,LH9GQL-039100 |
Počet 1 | Cena 871 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky FOOT PEDAL,RH9GQL-039200 |
Počet 1 | Cena 871 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky BOLT M8x2030006-080020810 |
Počet 28 | Cena 14,51 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky DAMPER401B-000200 Alternativy: 401B-000200-10000 |
Počet 4 | Cena 421 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky NUT M10x1.2530204-102810 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky FRONT BRACKET,ENGINE9CR6-001100-20000 |
Počet 1 | Cena 725 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky Šroub30006-100020810 Alternativy: 30006-102020810 |
Počet 4 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 09 |
Název součástky Kód součástky Šroub30006-122170810 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 10 |
Název součástky Kód součástky Šroub30006-122180810 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 11 |
Název součástky Kód součástky Matice30204-122810 |
Počet 3 | Cena 14,51 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky SCREW M6x1230102-060012810 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky INSTALLING BRACKET,WINCH9GQ0-030090 |
Počet 1 | Cena 914 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky RUBBER SLEEVE, FRONT LICENSE BRACKET5020-031001 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky UPPER LINK SEAT,REAR AXLE9GQ0-030070-10000 |
Počet 1 | Cena 319 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky EPS MOUNTING PLATE9GQ0-030040 Alternativy: 9GQ0-030040-10000 |
Počet 1 | Cena 696 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky BRACKET,INNER FENDER(LH)9GQ0-030004 |
Počet 1 | Cena 72,54 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky BRACKET,INNER FENDER(RH)9GQ0-030005 |
Počet 1 | Cena 72,54 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky Šroub (vrut)30102-102020810 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky FIXING BRACKET,SEAT9GQ0-030010 Alternativy: 9GQ0-030010-10000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 21 |
Název součástky Kód součástky BRACKET,WINCH RELAY9GQ0-030020 |
Počet 2 | Cena 87,05 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky PLASTIC CLIPS9060-040310 |
Počet 5 | Cena 14,52 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky BOLT M6x1230006-060012810 Alternativy: 30006-060012870 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky LH BRACKET,FOOT PEDAL9GQL-039300 |
Počet 1 | Cena 813 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky RH BRACKET,FOOT PEDAL9GQL-039400 |
Počet 1 | Cena 813 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky LINKING BRACKET,AIR FILTER9GQ0-030080 Alternativy: 9GQV-030080-1400 |
Počet 1 | Cena 58,03 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky UPPER CONNECTING PLATE BRACKET, FRONT AXLE9GQ0-030050-10000 |
Počet 1 | Cena 261 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky MOUNTING PLATE COMP.,ECU9GQ0-030060 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 29 |
Název součástky Kód součástky Šroub (vrut)30102-080020100 Alternativy: 30102-080020110 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 30 |
Název součástky Kód součástky UPPER MOUNTING SEAT,REAR AXLE9GQ0-030110 |
Počet 1 | Cena 116 Kč |
