X520‑A EU2 (2016)
F00 CVT AIR PIPE

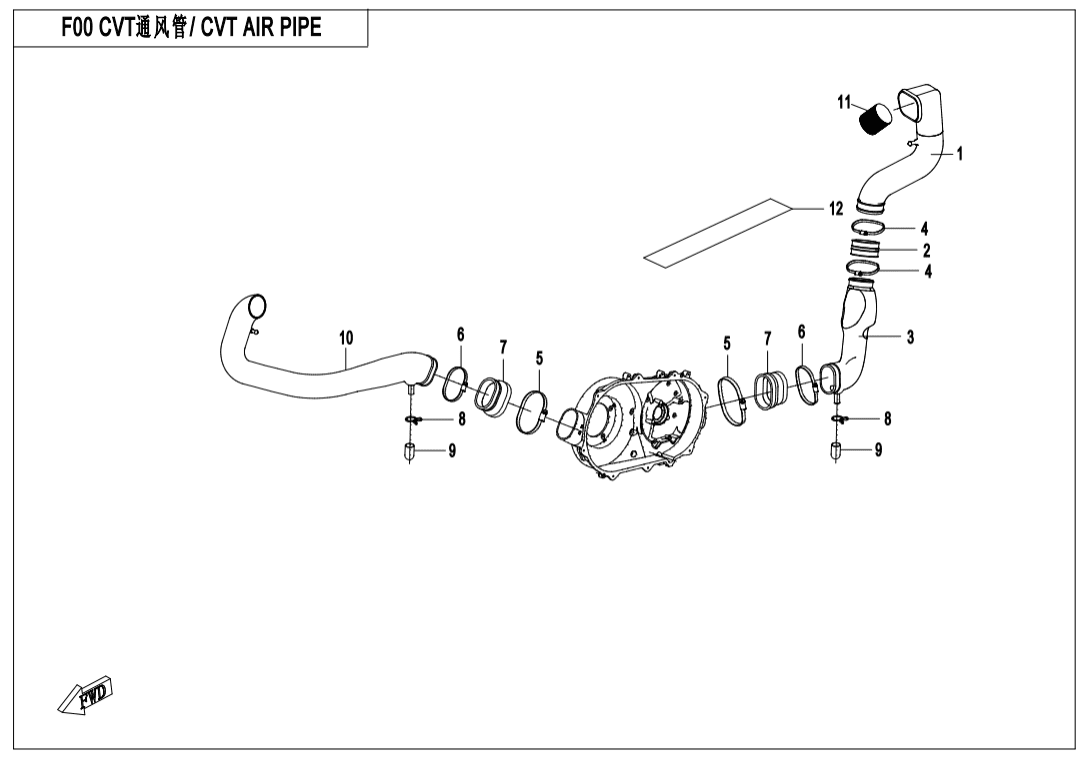

F00 CVT AIR PIPE (12)
F01 LOCK KIT (2)
F02‑A MUFFLER(EURO) (24)
F02‑B MUFFLER(USA) (24)
F03‑A FRAME(EURO) (30)
F03‑B FRAME(USA) (30)
F04‑1 FRONT PLASTICS (47)
F04‑2 MIDDLE PLASTICS (57)
F04‑3 REAR PLASTICS (30)
F04‑4 BOTTOM PLASTICS (29)
F05 FRONT SUSPENSION (25)
F06 REAR SUSPENSION (29)
F07 FRONT WHEEL (22)
F08‑1 BRAKE SYSTEM (38)
F08‑2 PARKING SYSTEM (9)
F10‑1 HANDLEBAR (12)
F10‑2-A STEERING SYSTEM (19)
F10‑2-B STEERING SYSTEM(EPS) (28)
F11 REAR WHEEL (19)
F12 FUEL TANK (21)
F13 SEAT (4)
F14‑A RACK(PLASTIC) (12)
F14‑B RACK(STEEL) (17)
F15‑1-A ELECTRIC SYSTEM(EURO) (52)
F15‑1-B ELECTRIC SYSTEM(USA) (53)
F15‑2 TOWING WINCH (8)
F15‑3 FUEL INJECTION SYSTEM (6)
F16‑A LIGHTS (EURO) (18)
F16‑B LIGHT(USA) (20)
F17 DASHBOARD (2)
F18 COOLING SYSTEM (33)
F19‑A-1 WARNING DECAL(EURO) (13)
F19‑A-2 WARNING DECAL(USA) (18)
F19‑B-1 DECAL(EURO,PEARL WHITE@^BLACK) (16)
F19‑B-2 DECAL(USA,PEARL WHITE@^BLACK) (16)
F19‑C-1 DECAL(EURO,VEHICLES WITH OTHER COLORS) (16)
F19‑C-2 DECAL(USA,VEHICLES WITH OTHER COLORS) (16)
F20 TOOLS (4)
F23 BUMPER (10)
F27 FRONT CV SHAFT (6)
F28 REAR CV SHAFT (9)
F30‑A DRIVETRAIN SYSTEM(OLD) (18)
F30‑B DRIVETRAIN SYSTEM(NEW) (20)
F31‑A FRONT AXLE(OLD) (78)
F31‑B FRONT AXLE(NEW) (78)
F32 GEAR SHIFTING (26)
F33 REAR AXLE (39)
F36 FUEL VAPORIZATION SYSTEM (12)
F38 OWNER'S MANUAL (3)
F40‑A TOWBAR (UNITARY) (6)
F40‑B TOWBAR (SPLIT) (9)
F41‑A AIR FILTER(OLD) (18)
F41‑B AIR FILTER(NEW) (15)
Motor (323)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky AIR INLET PIPE,CVT9GQ0-000201 Alternativy: 9GQ0-000201-10000 |
Počet 1 | Cena 943 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky JOINT,AIR INLET PIPE,CVT9GQ0-000205 |
Počet 1 | Cena 174 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky AIR INLET PIPE,CVT9GQ0-000206 |
Počet 1 | Cena 522 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky SCREW CLAMP，A-TYPE9030-000109 |
Počet 2 | Cena 116 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky A-TYPE CLAMP 78-1019010-000105 |
Počet 2 | Cena 116 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky SCREW CLAMP，A-TYPE9010-020007 |
Počet 2 | Cena 116 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky JOINT,CVT AIR INLET PIPE9GQ0-000203 |
Počet 2 | Cena 276 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky CLAMP A1730601-117010 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky OIL STORAGE HOSE0180-110005 |
Počet 2 | Cena 102 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky AIR OUTLET PIPE,CVT9GQL-000202 |
Počet 1 | Cena 1 219 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky PRE FILTER9GQ0-000204 |
Počet 1 | Cena 102 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky SCROLL PAPER, HEAT INSULATION 50*0.062（m）TFQ004 |
Počet 1 | Cena 72,54 Kč |
