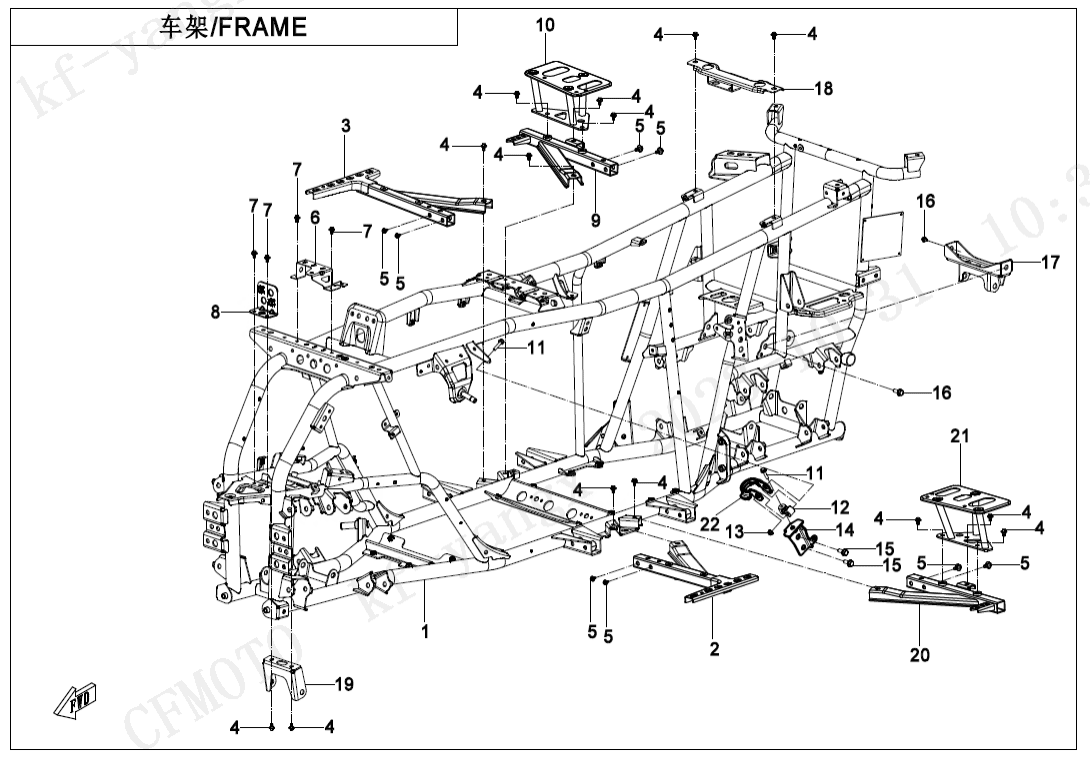

F03‑V2 FRAME
F00‑1 ENGINE MOUNTING PARTS (11)
F00‑2-V1 CVT AIR PIPE (13)
F00‑2-V2 CVT AIR PIPE (15)
F01 LOCK KIT (2)
F02 MUFFLER (35)
F03‑V1 FRAME (22)
F03‑V2 FRAME (23)
F04‑1 FRONT PLASTICS (14)
F04‑2 FRONT PLASTICS (19)
F04‑3 MIDDLE PLASTICS (31)
F04‑4 MIDDLE PLASTICS (18)
F04‑5 REAR PLASTICS (38)
F04‑6 BOTTOM PLASTICS (11)
F05 FRONT SUSPENSION (20)
F06 REAR SUSPENSION (26)
F07‑A FRONT WHEEL(ALUMINUM) (13)
F07‑B FRONT WHEEL(STEEL) (13)
F08‑A-V3 BRAKE SYSTEM (52)
F08‑A-V4 BRAKE SYSTEM (52)
F08‑B BRAKE SYSTEM(ABS) (57)
F10‑1 HANDLEBAR (15)
F10‑2-A STEERING SYSTEM (21)
F10‑2-B STEERING SYSTEM(EPS) (30)
F10‑3 HAND GUARD (27)
F11‑A REAR WHEEL(ALUMINUM) (13)
F11‑B REAR WHEEL((STEEL)) (13)
F12 FUEL TANK (23)
F13 SEAT (4)
F14‑A-V1 RACK (10)
F14‑A-V2 RACK (10)
F14‑B-1 RACK(PLASTIC) (10)
F14‑B-2 RACK COVER (5)
F15‑1 ELECTRIC SYSTEM (52)
F15‑2-A‑V1 TOWING WINCH(WIRE ROPE) (16)
F15‑2-A‑V2 TOWING WINCH(WIRE ROPE) (16)
F15‑2-B‑V1 TOWING WINCH(WITH NYLON ROPE) (16)
F15‑2-B‑V2 TOWING WINCH(WITH NYLON ROPE) (16)
F16 LIGHTS (19)
F17‑A DASHBOARD(3.5‘’) (4)
F17‑B DASHBOARD(5\'\') (5)
F18 COOLING SYSTEM (30)
F19‑1-A DECAL KITS(MAGMA RED, LAVA ORANGE, ROYAL BLUE) (10)
F19‑1-B DECAL KITS(NEBULA BLACK) (10)
F19‑1-C DECAL KITS(HUNTER GREEN) (10)
F19‑1-D DECAL KITS(TRUE TIMBER CAMO) (8)
F19‑2-A‑V2 WARNING DECAL(EU167) (21)
F19‑2-B WARNING DECAL(Turkey) (13)
F20 TOOLS (1)
F23‑A BUMPER (13)
F23‑B BUMPER(ABS) (14)
F27‑A FRONT CV SHAFT (3)
F27‑B FRONT CV SHAFT(ABS) (3)
F28‑A REAR CV SHAFT (4)
F28‑B REAR CV SHAFT(ABS) (4)
F30 DRIVETRAIN SYSTEM (23)
F31 FRONT AXLE (76)
F32‑V1 GEAR SHIFTING (20)
F32‑V2 GEAR SHIFTING (20)
F33‑A-V1 REAR AXLE(WITHOUT DIFFERENTIAL) (59)
F33‑A-V2 REAR AXLE(WITHOUT DIFFERENTIAL) (61)
F33‑B-V1 REAR AXLE(WITH DIFFERENTIAL) (73)
F33‑B-V2 REAR AXLE(WITH DIFFERENTIAL) (75)
F38‑A OWNER\'S MANUAL(EU167) (1)
F38‑B OWNER\'S MANUAL(GERMAN) (2)
F40‑A TOWBAR(BOLT CONNECTION) (13)
F40‑B TOWBAR(PIN SHAFT CONNECTION ) (11)
F41 AIR FILTER ASSY (18)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky FRAME ASSY9CQV-031000-3004-01 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 01 |
Název součástky Kód součástky FRAME ASSY9CQV-031000-3005-01 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 02 |
Název součástky Kód součástky LH FRONT FOOT PEDAL ASSY9DQV-030300-3000 |
Počet 1 | Cena 1 234 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky RH FRONT FOOT PEDAL ASSY9DQV-030400-3000 |
Počet 1 | Cena 1 234 Kč | není skladem |
|
Číslo na výkresu 04 |
Název součástky Kód součástky Šroub30006-080016810 |
Počet 14 | Cena 14,51 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky BOLT M8x4530006-080045810 |
Počet 8 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 06 |
Název součástky Kód součástky BRACKET, CVT AIR INLET PIPE9DQV-030003-3000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 07 |
Název součástky Kód součástky BOLT M6x1230006-060012810 Alternativy: 30006-060012870 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky BRACKET, BRAKE VALVE9DQV-030030-3000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 09 |
Název součástky Kód součástky RH REAR LOWER FOOTREST ASSY9CQV-030200-3000 |
Počet 1 | Cena 1 060 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky RH REAR UPPER FOOTREST ASSY9CQV-030400-3000 |
Počet 1 | Cena 813 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky Šroub30006-080040810 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky CONNECTING PARTS, ENGINE UPPER BRACKET7020-000160 |
Počet 1 | Cena 290 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky NUT M830204-080810 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky UPPER BRACKET, ENGINE9DRV-030040-B001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 15 |
Název součástky Kód součástky Šroub30006-103020810 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky Šroub (vrut)30102-102020810 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky UPPER BRACKET, REAR GEAR CASE9DQV-030090-3000 |
Počet 1 | Cena 595 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky BRACKET, SEAT9DQV-030120-3000 |
Počet 1 | Cena 276 Kč | není skladem |
|
Číslo na výkresu 19 |
Název součástky Kód součástky UPPER BRACKET, FRONT GEAR CASE9DQV-030010-3000 |
Počet 1 | Cena 232 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky LH REAR LOWER FOOTREST ASSY9CQV-030100-3000 |
Počet 1 | Cena 1 074 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky LH REAR UPPER FOOTREST ASSY9CQV-030300-3000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 22 |
Název součástky Kód součástky UPPER LIMIT BRACKET ASSY, ENGINE9DSV-030060-6000 |
Počet 1 | Cena cena není stanovena | není skladem |
