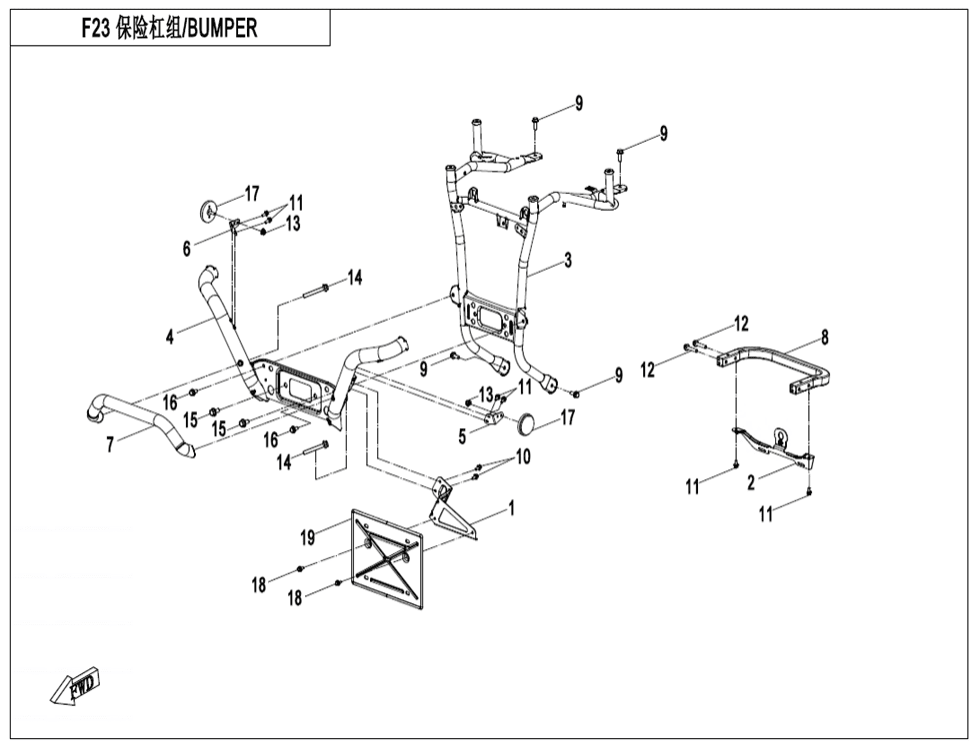

F23 BUMPER | Journeyman CZ

X520‑A EU5 G2 (2024)

CF500AU‑9L

F23 BUMPER F00‑1 ENGINE MOUNTING PARTS (12) F00‑2-V1 CVT AIR PIPE (13) F00‑2-V2 CVT AIR PIPE (15) F00‑3 AIR INJECTED SYSTEM (11) F01‑A LOCK KIT(WITH GEARSHIFT LOCK) (2) F01‑B LOCK KIT(WITHOUT GEARSHIFT LOCK) (2) F02‑B MUFFLER(INTERNATIONAL MSE 8.0) (35) F02‑C MUFFLER(EU168) (35) F03‑V1 FRAME (24) F03‑V2 FRAME (24) F04‑1 FRONT PLASTICS (14) F04‑2 FRONT PLASTICS (19) F04‑3 MIDDLE PLASTICS (32) F04‑4 MIDDLE PLASTICS (18) F04‑5 REAR PLASTICS (38) F04‑6 BOTTOM PLASTICS (11) F05 FRONT SUSPENSION (20) F06 REAR SUSPENSION (26) F07‑A FRONT WHEEL(ALUMINUM) (13) F07‑B FRONT WHEEL(STEEL) (14) F08‑A-V2 BRAKE SYSTEM(INTERNATIONAL) (43) F08‑A-V3 BRAKE SYSTEM(INTERNATIONAL) (45) F08‑B-V3 BRAKE SYSTEM(EU168) (52) F08‑B-V4 BRAKE SYSTEM(EU168) (52) F08‑C BRAKE SYSTEM(Brazil) (34) F10‑1 HANDLEBAR (15) F10‑2-A STEERING SYSTEM (21) F10‑2-B STEERING SYSTEM(EPS) (30) F10‑3 HAND GUARD (27) F11‑A REAR WHEEL(ALUMINUM) (13) F11‑B REAR WHEEL(STEEL) (14) F12 FUEL TANK (24) F13 SEAT (4) F14‑1-A RACK(EU168) (14) F14‑1-B RACK(INTERNATIONAL, PLASTIC) (10) F14‑1-C‑V1 RACK(INTERNATIONAL, STEEL) (10) F14‑1-C‑V2 RACK(INTERNATIONAL, STEEL) (10) F14‑2 RACK COVER (5) F15‑1 ELECTRIC SYSTEM (60) F15‑2-A‑V1 TOWING WINCH(WIRE ROPE) (16) F15‑2-A‑V2 TOWING WINCH(WIRE ROPE) (16) F15‑2-B‑V1 TOWING WINCH(WITH NYLON ROPE) (16) F15‑2-B‑V2 TOWING WINCH(WITH NYLON ROPE) (16) F15‑2-C‑V1 TOWING WINCH(NYLON ROPE, ALUMINUM HOLDER) (19) F15‑2-C‑V2 TOWING WINCH(NYLON ROPE, ALUMINUM HOLDER) (19) F16 LIGHTS (28) F17 DASHBOARD (6) F18 COOLING SYSTEM (30) F19‑1-A DECAL KITS(MAGMA RED, LAVA ORANGE, NEW ROYAL BLUE) (10) F19‑1-B DECAL KITS(NEBULA BLACK) (10) F19‑1-C DECAL KITS(HUNTER GREEN) (10) F19‑1-D DECAL KITS(TRUE TIMBER CAMO) (8) F19‑2-A WARNING DECAL(EU168) (17) F19‑2-B WARNING DECAL(BRAZIL) (13) F19‑2-C WARNING DECAL(Australia) (16) F20 TOOLS (2) F23 BUMPER (21) F27‑A FRONT CV SHAFT(EU168) (3) F27‑B FRONT CV SHAFT(INTERNATIONAL) (4) F28‑A REAR CV SHAFT(EU168) (4) F28‑B REAR CV SHAFT(INTERNATIONAL) (5) F30 DRIVETRAIN SYSTEM (19) F31 FRONT AXLE (76) F32‑V2 GEAR SHIFTING (20) F32‑V3 GEAR SHIFTING (20) F33‑A-V1 REAR AXLE(WITHOUT DIFFERENTIAL) (59) F33‑A-V2 REAR AXLE(WITHOUT DIFFERENTIAL) (61) F33‑B-V1 REAR AXLE(WITH DIFFERENTIAL) (73) F33‑B-V2 REAR AXLE(WITH DIFFERENTIAL) (75) F36 FUEL VAPORIZATION SYSTEM (13) F38‑A OWNER\'S MANUAL(NA (1) F38‑B OWNER\'S MANUAL(EU168) (1) F38‑C OWNER\'S MANUAL(CHINESE) (1) F38‑D OWNER\'S MANUAL(PORTUGUESE) (1) F38‑E OWNER\'S MANUAL(GERMAN) (1) F40‑A TOWBAR(PIN SHAFT CONNECTION) (13) F40‑B TOWBAR(BOLT CONNECTION) (9) F41‑A-V2 AIR FILTER ASSY(EU168) (20) F41‑B-V2 AIR FILTER ASSY (18)

Číslo na výkresu	Název součástky Kód součástky	Počet	Cena
Číslo na výkresu 01	Název součástky Kód součástky BRACKET, FRONT LICENSE 9DQV-230010-3200	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 02	Název součástky Kód součástky BRACKET, REAR LICENSE 9DQV-230020-3200	Počet 1	Cena 290 Kč	ks
Číslo na výkresu 03	Název součástky Kód součástky FRONT BRACKET 9DQV-231000-3000	Počet 1	Cena 4 690 Kč	ks
Číslo na výkresu 03	Název součástky Kód součástky FRONT BRACKET ASSY 9DQV-231000-3001	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 04	Název součástky Kód součástky FRONT BUMOER ASSY 9DQV-232000-3000-0BP00	Počet 1	Cena 3 949 Kč	ks
Číslo na výkresu 04	Název součástky Kód součástky FRONT BUMPER ASSY 9DQV-232000-3001-0BP00	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 05	Název součástky Kód součástky LH BRACKET, SIDE REFLECTOR 9DQV-232005-3200	Počet 1	Cena 43,56 Kč	ks
Číslo na výkresu 06	Název součástky Kód součástky RH BRACKET, SIDE REFLECTOR 9DQV-232006-3200	Počet 1	Cena 43,56 Kč	ks
Číslo na výkresu 07	Název součástky Kód součástky CONNECTING PIPE, FRONT BUMPER 9DQV-232200-3000-0BP00	Počet 1	Cena 1 888 Kč	ks
Číslo na výkresu 08	Název součástky Kód součástky REAR BUMPER ASSY 9DQV-233000-3000-0BP00	Počet 1	Cena 1 408 Kč	ks
Číslo na výkresu 09	Název součástky Kód součástky BOLT M8x20 30006-080020810	Počet 4	Cena 14,51 Kč	ks
Číslo na výkresu 10	Název součástky Kód součástky BOLT M6x16 30006-060016810 Alternativy: 30006-060016870	Počet 2	Cena 14,51 Kč	ks
Číslo na výkresu 11	Název součástky Kód součástky BOLT M6x12 30006-060012810 Alternativy: 30006-060012870	Počet 6	Cena 14,51 Kč	ks
Číslo na výkresu 12	Název součástky Kód součástky Šroub 30006-080040810	Počet 2	Cena 29,02 Kč	ks
Číslo na výkresu 13	Název součástky Kód součástky NUT M6 30204-060810	Počet 2	Cena 14,51 Kč	ks
Číslo na výkresu 14	Název součástky Kód součástky Šroub 30006-080055810	Počet 2	Cena 29,02 Kč	ks
Číslo na výkresu 15	Název součástky Kód součástky Šroub 30006-100020810 Alternativy: 30006-102020810	Počet 2	Cena cena není stanovena	není skladem
Číslo na výkresu 16	Název součástky Kód součástky Šroub 30006-080016810	Počet 2	Cena 14,51 Kč	ks
Číslo na výkresu 17	Název součástky Kód součástky FRONT SIDE REFLECTOR 9DQV-160920-6001-M1	Počet 2	Cena 58,08 Kč	ks
Číslo na výkresu 18	Název součástky Kód součástky BOLT M6x16 30006-060016870	Počet 2	Cena 14,51 Kč	ks
Číslo na výkresu 19	Název součástky Kód součástky BASE PLATE, FRONT LICENSE 7000-044601	Počet 1	Cena cena není stanovena	není skladem
