X520 EU5 G2 (2022)
Motor

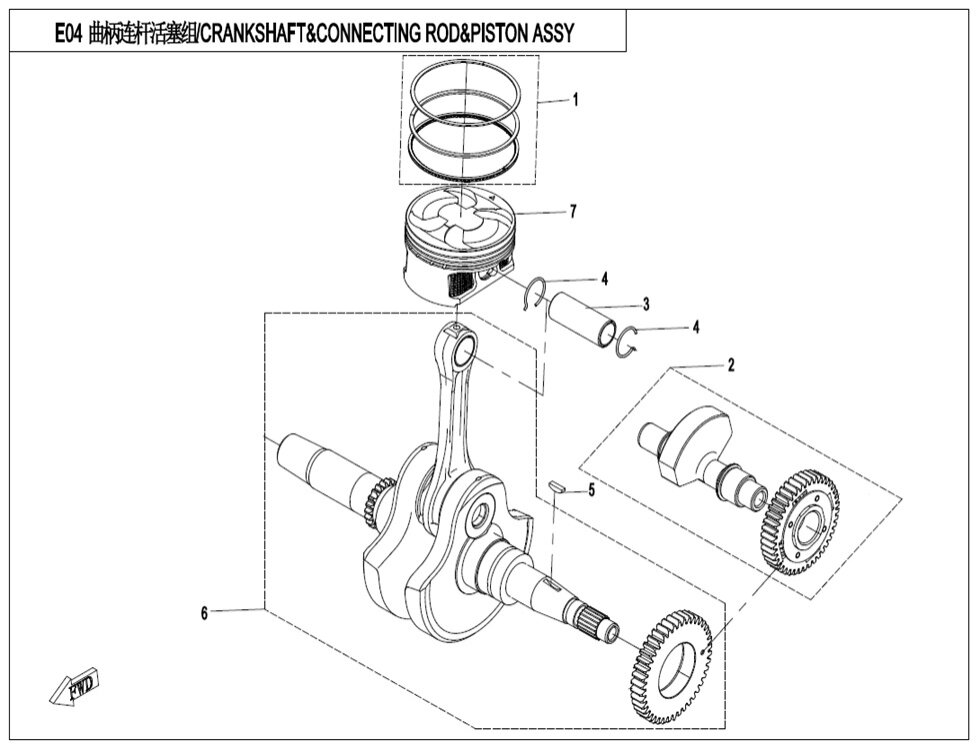

Kliková hřídel + písty
Levý blok motoru (35)
Pravý blok motoru (21)
Levý kryt motoru (26)
Víko hlavy válce (5)
Hlava válce I (37)
Hlava válce II (37)
Tělo válce (12)
Vačková hřídel (10)
Magneto stator (4)
Kliková hřídel + písty (10)
Variátor CVT I (26)
Variátor CVT II (27)
Variátor CVT III (27)
Převodovka I (17)
Převodovka II (35)
Převodovka III (33)
Olejová pumpa (14)
Vodní pumpa (11)
Startér (9)
Sada těsnění (1)
Sada gufer (1)
| Číslo na výkresu |
Název součástky Kód součástky |
Cena | |
|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky PISTON RING COMP.0JYA-0400B0 Alternativy: 0800-0400A0 |
Cena 914 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky BLANCER SHAFT ASSY0GR0-160000-00011 |
Cena 5 343 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky BLANCER SHAFT ASSY0GR0-160000-00021 |
Cena 5 343 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky PISTON PIN0800-040002 |
Cena 247 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky CIRCLIP, PISTON PIN0800-040005 |
Cena 14,51 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky WOODRUFF KEY0180-040007 |
Cena 14,51 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky CONNECTING ROD ASSY0GR0-041000-10013 |
Cena 13 504 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky CONNECTING ROD ASSY0GR0-041000-10023 |
Cena 13 504 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky Píst0800-040001-20012 |
Cena 1 755 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky Píst0800-040001-20022 |
Cena 1 408 Kč |
