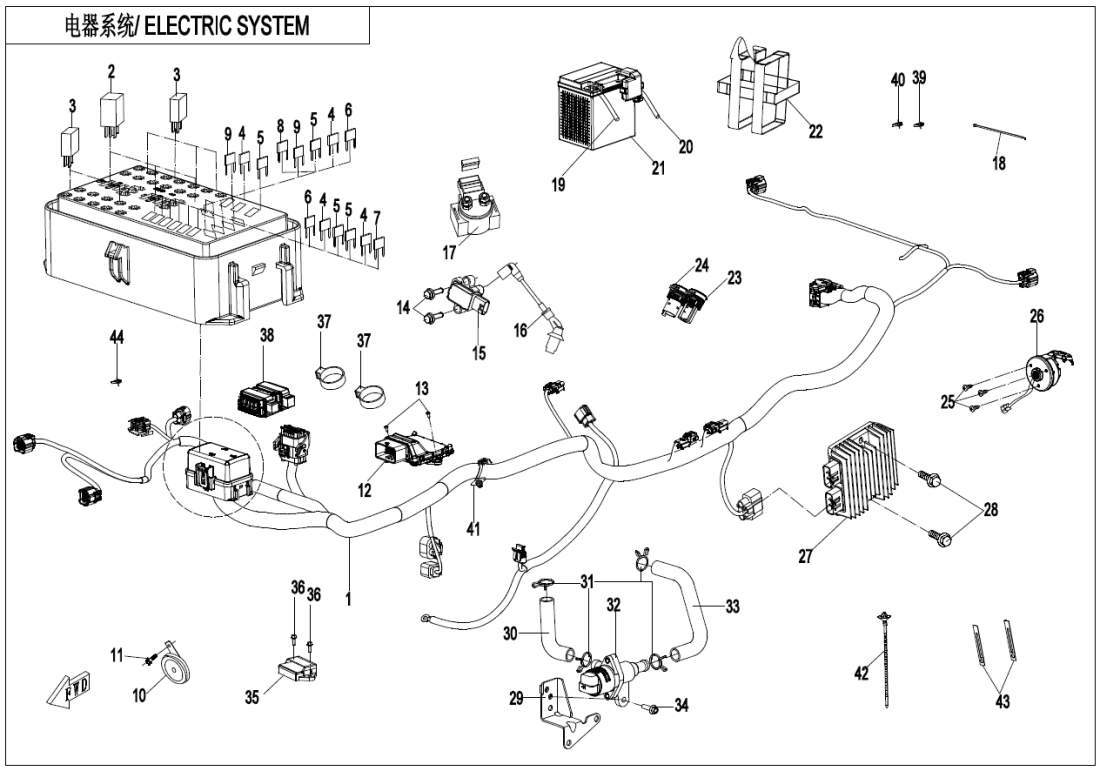

F15-1 ELECTRIC SYSTEM | Journeyman CZ

X520 EU5 G2 (2023)

CF500AU‑9S

F15‑1 ELECTRIC SYSTEM F00‑1 ENGINE MOUNTING PARTS (12) F00‑2 CVT AIR PIPE (13) F00‑3 AIR INJECTED SYSTEM (15) F01‑A LOCK KIT(WITH GEARSHIFT LOCK) (2) F01‑B LOCK KIT(WITHOUT GEARSHIFT LOCK) (2) F02‑B MUFFLER(EPA) (33) F02‑C MUFFLER(EU168) (37) F03 FRAME (20) F04‑1 FRONT PLASTICS (14) F04‑2 FRONT PLASTICS (21) F04‑3 MIDDLE PLASTICS (32) F04‑4 MIDDLE PLASTICS (14) F04‑5 REAR PLASTICS (38) F04‑6 BOTTOM PLASTICS (10) F05 FRONT SUSPENSION (20) F06 REAR SUSPENSION (24) F07‑A FRONT WHEEL(ALUMINUM) (12) F07‑B FRONT WHEEL(STEEL) (12) F08‑A-V2 BRAKE SYSTEM(EU168) (51) F08‑A-V3 BRAKE SYSTEM(EU168) (51) F08‑B-V2 BRAKE SYSTEM(NA) (43) F10‑1 HANDLEBAR (14) F10‑2-A STEERING SYSTEM (21) F10‑2-B STEERING SYSTEM(EPS) (30) F10‑3 HAND GUARD (25) F11‑A REAR WHEEL(ALUMINUM) (12) F11‑B REAR WHEEL(STEEL) (12) F12 FUEL TANK (23) F13 SEAT (4) F14‑A RACK(EU168) (12) F14‑B RACK (8) F15‑1 ELECTRIC SYSTEM (48) F15‑2 TOWING WINCH (16) F16 LIGHTS (12) F17 DASHBOARD (6) F18 COOLING SYSTEM (30) F19‑1-A DECAL KITS(EU168, FORCE RED, LAVA ORANGE) (10) F19‑1-B DECAL KITS(EU168, TRUE TIMBER CAMO) (9) F19‑1-C DECAL KITS(EU168, HUNTER GREEN) (10) F19‑1-D DECAL KITS(EU168, CM EXPLORE BLUE) (10) F19‑1-E DECAL KITS(NA, MANGO ORANGE) (9) F19‑1-F DECAL KITS(NA, TRUE TIMBER CAMO) (8) F19‑1-H DECAL KITS(NA, CM EXPLORE BLUE,JET BLACK) (12) F19‑2-A WARNING DECAL(EU168) (16) F19‑2-B WARNING DECAL(NA) (16) F20 TOOLS (2) F23 BUMPER (20) F27 FRONT CV SHAFT (3) F28 REAR CV SHAFT (4) F30 DRIVETRAIN SYSTEM (20) F31 FRONT AXLE (76) F32‑V2 GEAR SHIFTING (20) F33‑A REAR AXLE(WITHOUT DIFFERENTIAL) (59) F33‑B REAR AXLE(WITH DIFFERENTIAL) (73) F36 FUEL VAPORIZATION SYSTEM (13) F38‑A OWNER\'S MANUAL(NA) (1) F38‑B OWNER\'S MANUAL(GERMAN) (1) F38‑C OWNER\'S MANUAL(EU168) (1) F40 TOWBAR (11) F41‑A-V2 AIR FILTER ASSY(EU168) (20) F41‑B-V2 AIR FILTER ASSY (18) Motor (0)

Číslo na výkresu	Název součástky Kód součástky	Počet	Cena
Číslo na výkresu 01	Název součástky Kód součástky Hlavní kabel 9DQV-150100-3201	Počet 1	Cena 25 526 Kč	ks
Číslo na výkresu 01	Název součástky Kód součástky Hlavní kabel 9DQV-150100-3001	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 02	Název součástky Kód součástky AUXILIARY RELAY 9010-150350	Počet 3	Cena 131 Kč	ks
Číslo na výkresu 03	Název součástky Kód součástky AUXILIARY RELAY 5BY4-150330	Počet 6	Cena 203 Kč	ks
Číslo na výkresu 04	Název součástky Kód součástky FUSE 15A 806A-151305 Alternativy: 806A-151303	Počet 4	Cena 14,52 Kč	ks
Číslo na výkresu 05	Název součástky Kód součástky FUSE 10A 806A-151302	Počet 4	Cena 58,08 Kč	ks
Číslo na výkresu 06	Název součástky Kód součástky 25A FUSE 806A-151307	Počet 2	Cena 14,52 Kč	ks
Číslo na výkresu 07	Název součástky Kód součástky 30A FUSE 5BY0-150301	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 08	Název součástky Kód součástky 40A FUSE 5BY0-150302	Počet 1	Cena 29,04 Kč	ks
Číslo na výkresu 09	Název součástky Kód součástky FUSE 7.5A 806A-151301	Počet 2	Cena 14,52 Kč	ks
Číslo na výkresu 10	Název součástky Kód součástky ELECTRIC HORN 5020-150700	Počet 1	Cena 290 Kč	ks
Číslo na výkresu 11	Název součástky Kód součástky BOLT M8x14 30006-080014810	Počet 1	Cena 14,51 Kč	ks
Číslo na výkresu 12	Název součástky Kód součástky Řídící jednotka ECU 9CRV-001000-G200	Počet 1	Cena 10 745 Kč	ks
Číslo na výkresu 13	Název součástky Kód součástky Šroub (vrut) 30105-060016410	Počet 2	Cena cena není stanovena	není skladem
Číslo na výkresu 14	Název součástky Kód součástky BOLT M6x25 30006-060025810	Počet 2	Cena 14,51 Kč	ks
Číslo na výkresu 15	Název součástky Kód součástky IGNITION COIL 018B-178000	Počet 1	Cena 1 567 Kč	ks
Číslo na výkresu 16	Název součástky Kód součástky HIGH VOLTAGE CABLE 0GR0-178000-10000	Počet 1	Cena 436 Kč	ks
Číslo na výkresu 17	Název součástky Kód součástky STARTER RELAY 9CR6-150310	Počet 1	Cena 682 Kč	ks
Číslo na výkresu 18	Název součástky Kód součástky TIE BAND 8010-150003	Počet 6	Cena 14,51 Kč	ks
Číslo na výkresu 19	Název součástky Kód součástky NEGATIVE CABLE, BATTERY 9DQV-150420-3001	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 20	Název součástky Kód součástky POSITIVE CABLE, BATTERY 9DQV-150410-3001	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 21	Název součástky Kód součástky GEL BATTERY 31023004	Počet 1	Cena 5 803 Kč	ks
Číslo na výkresu 22	Název součástky Kód součástky BELT,BETTERY 9060-152100	Počet 1	Cena 247 Kč	ks
Číslo na výkresu 23	Název součástky Kód součástky USB OUTLET SOCKET ASSY 9DSV-150600-6R01	Počet 1	Cena 1 815 Kč	ks
Číslo na výkresu 24	Název součástky Kód součástky POWER OUTLET SOCKET ASSY 9DSV-150500-6R01	Počet 1	Cena 828 Kč	ks
Číslo na výkresu 25	Název součástky Kód součástky SCREW M5x30 30105-050030410	Počet 3	Cena 14,52 Kč	ks
Číslo na výkresu 26	Název součástky Kód součástky TRAILER POWER SOCKET 9DQV-151300-3101	Počet 1	Cena 2 541 Kč	ks
Číslo na výkresu 27	Název součástky Kód součástky REGULATOR 9DQV-151000-3000-10	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 28	Název součástky Kód součástky BOLT M6x30 30006-060030810	Počet 2	Cena 14,51 Kč	ks
Číslo na výkresu 29	Název součástky Kód součástky BRACKET, STEPPER MOTOR 9GQA-030010-20000	Počet 1	Cena 145 Kč	ks
Číslo na výkresu 30	Název součástky Kód součástky AIR OUTLET PIPE, STEPPER MOTOR SEAT 9GQA-001002-10000	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 31	Název součástky Kód součástky CLAMP A18 30601-118010	Počet 4	Cena 14,52 Kč	ks
Číslo na výkresu 32	Název součástky Kód součástky STEEPING MOTOR ASSY. 0GQ0-175000	Počet 1	Cena 3 134 Kč	ks
Číslo na výkresu 33	Název součástky Kód součástky INLET PIPE,STEEPING MOTOR 9GQA-001001	Počet 1	Cena 653 Kč	ks
Číslo na výkresu 34	Název součástky Kód součástky BOLT M6x16 30006-060016810 Alternativy: 30006-060016870	Počet 1	Cena 14,51 Kč	ks
Číslo na výkresu 35	Název součástky Kód součástky Přerušovač blinkrů 9DRV-161000-B000	Počet 1	Cena 1 670 Kč	ks
Číslo na výkresu 36	Název součástky Kód součástky INNER HEX BOLT M6x20 5BWV-040008-5000	Počet 2	Cena 14,52 Kč	není skladem
Číslo na výkresu 37	Název součástky Kód součástky RUBBER RING, T-BOX 6KMV-150901-B001	Počet 2	Cena 29,02 Kč	ks
Číslo na výkresu 38	Název součástky Kód součástky Jednotka T-BOX 6GUV-151800-7501-M1	Počet 1	Cena 6 489 Kč	není skladem
Číslo na výkresu 38	Název součástky Kód součástky Jednotka T-BOX 6NTV-150900-C201-M1	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 38	Název součástky Kód součástky Jednotka T-BOX 6NQV-150900-3001-M1	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 38	Název součástky Kód součástky Jednotka T-BOX 6GUV-151800-7502-M1	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 39	Název součástky Kód součástky CLAMP, FRONT BRAKE HOSE A000-050015	Počet 1	Cena 14,51 Kč	ks
Číslo na výkresu 40	Název součástky Kód součástky CLIP CFCV-CBC001-2001-M1	Počet 2	Cena cena není stanovena	není skladem
Číslo na výkresu 41	Název součástky Kód součástky TIE BAND ZDG4.7x194 9DS#-150009-6100-M1	Počet 1	Cena 29,04 Kč	ks
Číslo na výkresu 42	Název součástky Kód součástky TIE BAND 7030-150005	Počet 7	Cena 29,02 Kč	ks
Číslo na výkresu 43	Název součástky Kód součástky WIRE CLAMP 0180-014010	Počet 2	Cena 14,51 Kč	ks
Číslo na výkresu 44	Název součástky Kód součástky PLUG, T-BOX CONNECTOR CFCV-156103-2000	Počet 1	Cena 160 Kč	ks
