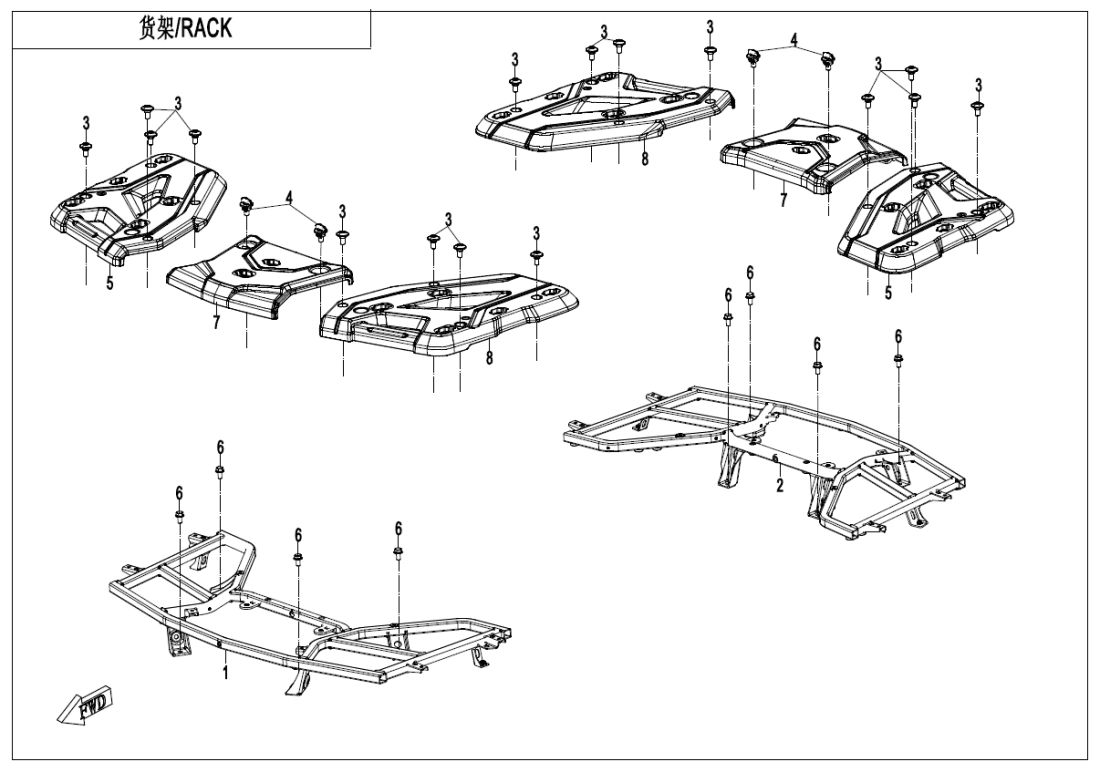

F14‑B RACK
F00‑1 ENGINE MOUNTING PARTS (12)
F00‑2 CVT AIR PIPE (13)
F00‑3 AIR INJECTED SYSTEM (15)
F01‑A LOCK KIT(WITH GEARSHIFT LOCK) (2)
F01‑B LOCK KIT(WITHOUT GEARSHIFT LOCK) (2)
F02‑B MUFFLER(EPA) (33)
F02‑C MUFFLER(EU168) (37)
F03 FRAME (20)
F04‑1 FRONT PLASTICS (14)
F04‑2 FRONT PLASTICS (21)
F04‑3 MIDDLE PLASTICS (32)
F04‑4 MIDDLE PLASTICS (14)
F04‑5 REAR PLASTICS (38)
F04‑6 BOTTOM PLASTICS (10)
F05 FRONT SUSPENSION (20)
F06 REAR SUSPENSION (24)
F07‑A FRONT WHEEL(ALUMINUM) (12)
F07‑B FRONT WHEEL(STEEL) (12)
F08‑A-V2 BRAKE SYSTEM(EU168) (51)
F08‑A-V3 BRAKE SYSTEM(EU168) (51)
F08‑B-V2 BRAKE SYSTEM(NA) (43)
F10‑1 HANDLEBAR (14)
F10‑2-A STEERING SYSTEM (21)
F10‑2-B STEERING SYSTEM(EPS) (30)
F10‑3 HAND GUARD (25)
F11‑A REAR WHEEL(ALUMINUM) (12)
F11‑B REAR WHEEL(STEEL) (12)
F12 FUEL TANK (23)
F13 SEAT (4)
F14‑A RACK(EU168) (12)
F14‑B RACK (8)
F15‑1 ELECTRIC SYSTEM (48)
F15‑2 TOWING WINCH (16)
F16 LIGHTS (12)
F17 DASHBOARD (6)
F18 COOLING SYSTEM (30)
F19‑1-A DECAL KITS(EU168, FORCE RED, LAVA ORANGE) (10)
F19‑1-B DECAL KITS(EU168, TRUE TIMBER CAMO) (9)
F19‑1-C DECAL KITS(EU168, HUNTER GREEN) (10)
F19‑1-D DECAL KITS(EU168, CM EXPLORE BLUE) (10)
F19‑1-E DECAL KITS(NA, MANGO ORANGE) (9)
F19‑1-F DECAL KITS(NA, TRUE TIMBER CAMO) (8)
F19‑1-H DECAL KITS(NA, CM EXPLORE BLUE,JET BLACK) (12)
F19‑2-A WARNING DECAL(EU168) (16)
F19‑2-B WARNING DECAL(NA) (16)
F20 TOOLS (2)
F23 BUMPER (20)
F27 FRONT CV SHAFT (3)
F28 REAR CV SHAFT (4)
F30 DRIVETRAIN SYSTEM (20)
F31 FRONT AXLE (76)
F32‑V2 GEAR SHIFTING (20)
F33‑A REAR AXLE(WITHOUT DIFFERENTIAL) (59)
F33‑B REAR AXLE(WITH DIFFERENTIAL) (73)
F36 FUEL VAPORIZATION SYSTEM (13)
F38‑A OWNER\'S MANUAL(NA) (1)
F38‑B OWNER\'S MANUAL(GERMAN) (1)
F38‑C OWNER\'S MANUAL(EU168) (1)
F40 TOWBAR (11)
F41‑A-V2 AIR FILTER ASSY(EU168) (20)
F41‑B-V2 AIR FILTER ASSY (18)
Motor (0)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky FRONT RACK9DRV-141000-B000 |
Počet 1 | Cena 3 964 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky REAR RACK ASSY9DRV-142000-B000 |
Počet 1 | Cena 4 022 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky INNER HEX BOLT M6x145BWV-040001-5000 |
Počet 16 | Cena 14,52 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky TURN KNOB, RACK COVER9DRV-141014-B001 |
Počet 4 | Cena 174 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky FRONT RH RACK COVER9DRV-141003-B000 |
Počet 2 | Cena 1 496 Kč | není skladem |
|
Číslo na výkresu 6 |
Název součástky Kód součástky Šroub30006-080016810 |
Počet 8 | Cena 14,51 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky FRONT MIDDLE RACK COVER9DRV-141002-B000 |
Počet 2 | Cena 857 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky FRONT LH RACK COVER9DRV-141001-B000 |
Počet 2 | Cena 1 496 Kč | není skladem |
