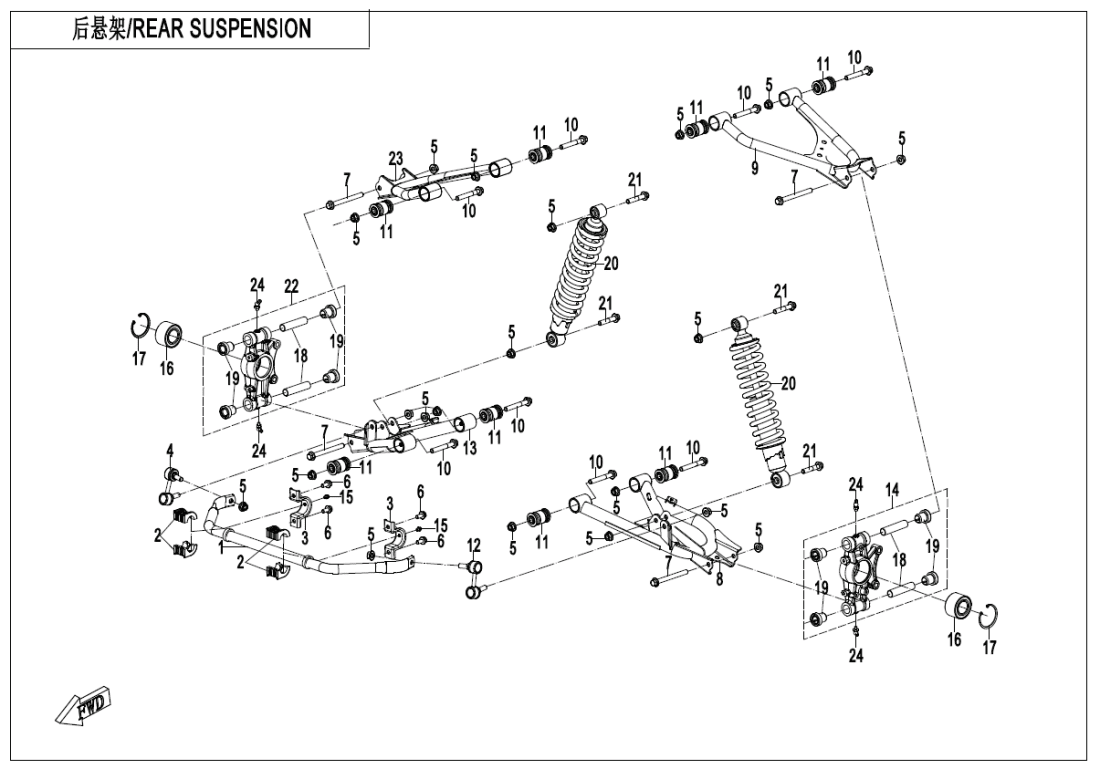

F06 REAR SUSPENSION
F00‑1 ENGINE MOUNTING PARTS (12)
F00‑2 CVT AIR PIPE (13)
F00‑3 AIR INJECTED SYSTEM (15)
F01‑A LOCK KIT(WITH GEARSHIFT LOCK) (2)
F01‑B LOCK KIT(WITHOUT GEARSHIFT LOCK) (2)
F02‑B MUFFLER(EPA) (33)
F02‑C MUFFLER(EU168) (37)
F03 FRAME (20)
F04‑1 FRONT PLASTICS (14)
F04‑2 FRONT PLASTICS (21)
F04‑3 MIDDLE PLASTICS (32)
F04‑4 MIDDLE PLASTICS (14)
F04‑5 REAR PLASTICS (38)
F04‑6 BOTTOM PLASTICS (10)
F05 FRONT SUSPENSION (20)
F06 REAR SUSPENSION (24)
F07‑A FRONT WHEEL(ALUMINUM) (12)
F07‑B FRONT WHEEL(STEEL) (12)
F08‑A-V2 BRAKE SYSTEM(EU168) (51)
F08‑A-V3 BRAKE SYSTEM(EU168) (51)
F08‑B-V2 BRAKE SYSTEM(NA) (43)
F10‑1 HANDLEBAR (14)
F10‑2-A STEERING SYSTEM (21)
F10‑2-B STEERING SYSTEM(EPS) (30)
F10‑3 HAND GUARD (25)
F11‑A REAR WHEEL(ALUMINUM) (12)
F11‑B REAR WHEEL(STEEL) (12)
F12 FUEL TANK (23)
F13 SEAT (4)
F14‑A RACK(EU168) (12)
F14‑B RACK (8)
F15‑1 ELECTRIC SYSTEM (48)
F15‑2 TOWING WINCH (16)
F16 LIGHTS (12)
F17 DASHBOARD (6)
F18 COOLING SYSTEM (30)
F19‑1-A DECAL KITS(EU168, FORCE RED, LAVA ORANGE) (10)
F19‑1-B DECAL KITS(EU168, TRUE TIMBER CAMO) (9)
F19‑1-C DECAL KITS(EU168, HUNTER GREEN) (10)
F19‑1-D DECAL KITS(EU168, CM EXPLORE BLUE) (10)
F19‑1-E DECAL KITS(NA, MANGO ORANGE) (9)
F19‑1-F DECAL KITS(NA, TRUE TIMBER CAMO) (8)
F19‑1-H DECAL KITS(NA, CM EXPLORE BLUE,JET BLACK) (12)
F19‑2-A WARNING DECAL(EU168) (16)
F19‑2-B WARNING DECAL(NA) (16)
F20 TOOLS (2)
F23 BUMPER (20)
F27 FRONT CV SHAFT (3)
F28 REAR CV SHAFT (4)
F30 DRIVETRAIN SYSTEM (20)
F31 FRONT AXLE (76)
F32‑V2 GEAR SHIFTING (20)
F33‑A REAR AXLE(WITHOUT DIFFERENTIAL) (59)
F33‑B REAR AXLE(WITH DIFFERENTIAL) (73)
F36 FUEL VAPORIZATION SYSTEM (13)
F38‑A OWNER\'S MANUAL(NA) (1)
F38‑B OWNER\'S MANUAL(GERMAN) (1)
F38‑C OWNER\'S MANUAL(EU168) (1)
F40 TOWBAR (11)
F41‑A-V2 AIR FILTER ASSY(EU168) (20)
F41‑B-V2 AIR FILTER ASSY (18)
Motor (0)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky REAR SWAY BAR ASSY9DQV-060610-3000 |
Počet 1 | Cena 1 684 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky Šroub30006-102070810 |
Počet 8 | Cena 29,04 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky DAMPING SLEEVE ASSY9DQV-050900-3000 |
Počet 8 | Cena 131 Kč | není skladem |
|
Číslo na výkresu 12 |
Název součástky Kód součástky BALL PIN, LH9010-060700-20000 |
Počet 1 | Cena 1 132 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky REAR RH LOWER SWING ARM ASSY9DQV-060410-3000 |
Počet 1 | Cena 2 323 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky LH REAR BEARING CARRIER ASSY7020-0607B0 |
Počet 1 | Cena 4 182 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky OIL CUP3120100 |
Počet 2 | Cena 131 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky BEARING, HUB9GQ0-050710 |
Počet 2 | Cena 899 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky CIRCLIP FOR HOLE 5530800-05505 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky MIDDLE SPACER, REAR BEARING CARRIER7020-060702-00001 |
Počet 4 | Cena 102 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky SHORT BUSHING5ASV-050002-6001 |
Počet 8 | Cena 131 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky SUPPORT, STABILIZER BAR9GQ0-060003 |
Počet 4 | Cena 87,05 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky REAR SHOCK ABSORBER ASSY9DQV-060500-3000 |
Počet 2 | Cena 5 140 Kč | není skladem |
|
Číslo na výkresu 21 |
Název součástky Kód součástky Šroub30006-102055810 |
Počet 4 | Cena 58,03 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky RH REAR BEARING CARRIER ASSY7020-0608B0 |
Počet 1 | Cena 4 153 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky REAR RH UPPER SWING ARM ASSY9DQV-060310-3000 |
Počet 1 | Cena 1 205 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky GREASE NOZZLE3121401 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky COVER, STABILIZER BAR9GQ0-060601-00001 |
Počet 2 | Cena 72,54 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky BALL PIN, RH9010-060800-20000 |
Počet 1 | Cena 1 132 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky NUT M10x1.2530204-102810 |
Počet 20 | Cena 14,51 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky Šroub30006-080016810 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky Šroub30006-102100810 |
Počet 4 | Cena 72,54 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky REAR LH LOWER SWING ARM ASSY9DQV-060210-3000 |
Počet 1 | Cena 2 323 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky REAR LH UPPER SWING ARM ASSY9DQV-060110-3000 |
Počet 1 | Cena 1 205 Kč |
