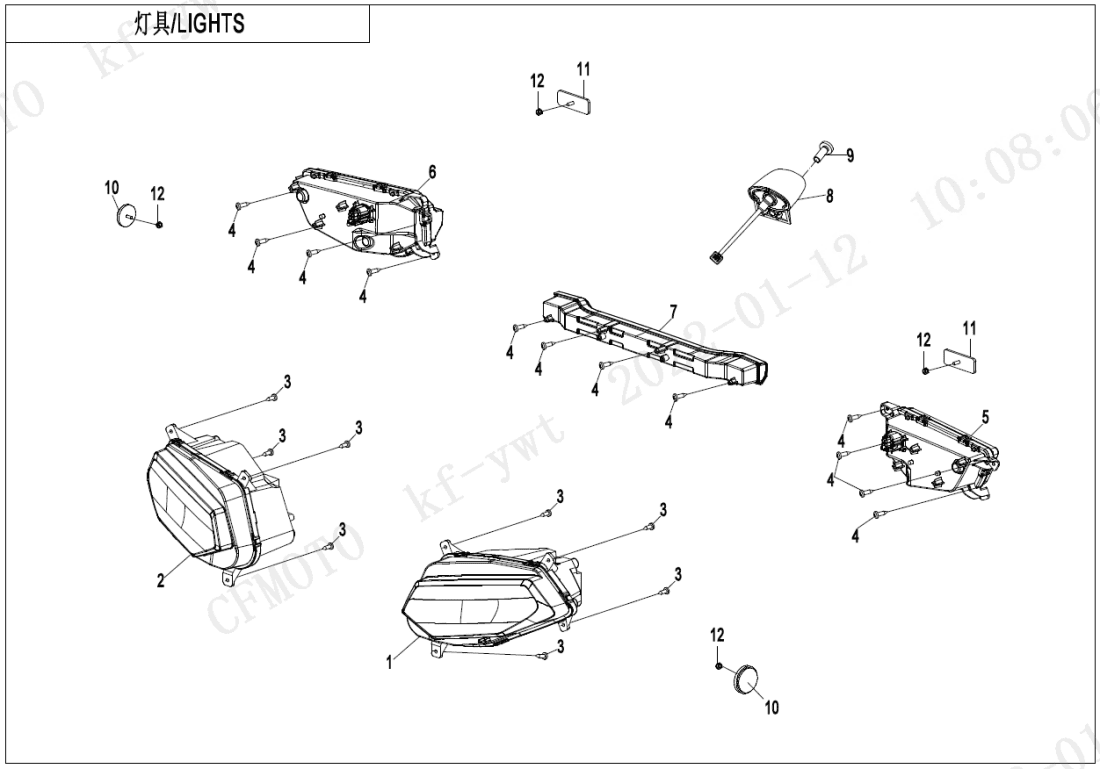

Číslo
na výkresu
Název součástky
Kód součástky
Počet Cena
Číslo
na výkresu
01
Název součástky
Kód součástky

LH HEADLIGHT

9DRV-160111-B002

Počet 1 Cena 17 831
 ks
Číslo
na výkresu
01
Název součástky
Kód součástky

HEADLIGHT, LH

9DQV-160111-3001

Počet 1 Cena 7 739
 ks
Číslo
na výkresu
02
Název součástky
Kód součástky

HEADLIGHT, RH

9DRV-160112-B002

Počet 1 Cena 17 831
 ks
Číslo
na výkresu
02
Název součástky
Kód součástky

HEADLIGHT, RH

9DQV-160112-3001

Počet 1 Cena 7 739
 ks
Číslo
na výkresu
03
Název součástky
Kód součástky

SELF-TAPPING SCREW ST4.8x16

30110-480160010

Počet 8 Cena 14,51
 ks
Číslo
na výkresu
04
Název součástky
Kód součástky

SELF-TAPPING SCREW ST4.8×13

30132-480130030

Počet 12 Cena 29,02
 ks
Číslo
na výkresu
05
Název součástky
Kód součástky

LH TAIL LIGHT

9DQV-160210-3100

Počet 1 Cena 3 456
 ks
Číslo
na výkresu
06
Název součástky
Kód součástky

RH TAIL LIGHT

9DQV-160220-3100

Počet 1 Cena 3 456
 ks
Číslo
na výkresu
07
Název součástky
Kód součástky

POSITION LIGHT

9DSV-160230-6003

Počet 1 Cena 3 993  není skladem
Číslo
na výkresu
08
Název součástky
Kód součástky

T3 LICENSE LIGHT

9CR6-161400-10000

Počet 1 Cena 523
 ks
Číslo
na výkresu
09
Název součástky
Kód součástky

Šroub (vrut)

30105-050012410

Počet 1 Cena 14,51
 ks
Číslo
na výkresu
10
Název součástky
Kód součástky

FRONT SIDE REFLECTOR

9DQV-160920-6001-M1

Počet 2 Cena 58,08
 ks
Číslo
na výkresu
11
Název součástky
Kód součástky

REAR REFLECTOR

9GQV-160910-2401-M1

Počet 2 Cena 87,12
 ks
Číslo
na výkresu
12
Název součástky
Kód součástky

Matice

30204-050810

Počet 4 Cena 14,51
 ks
