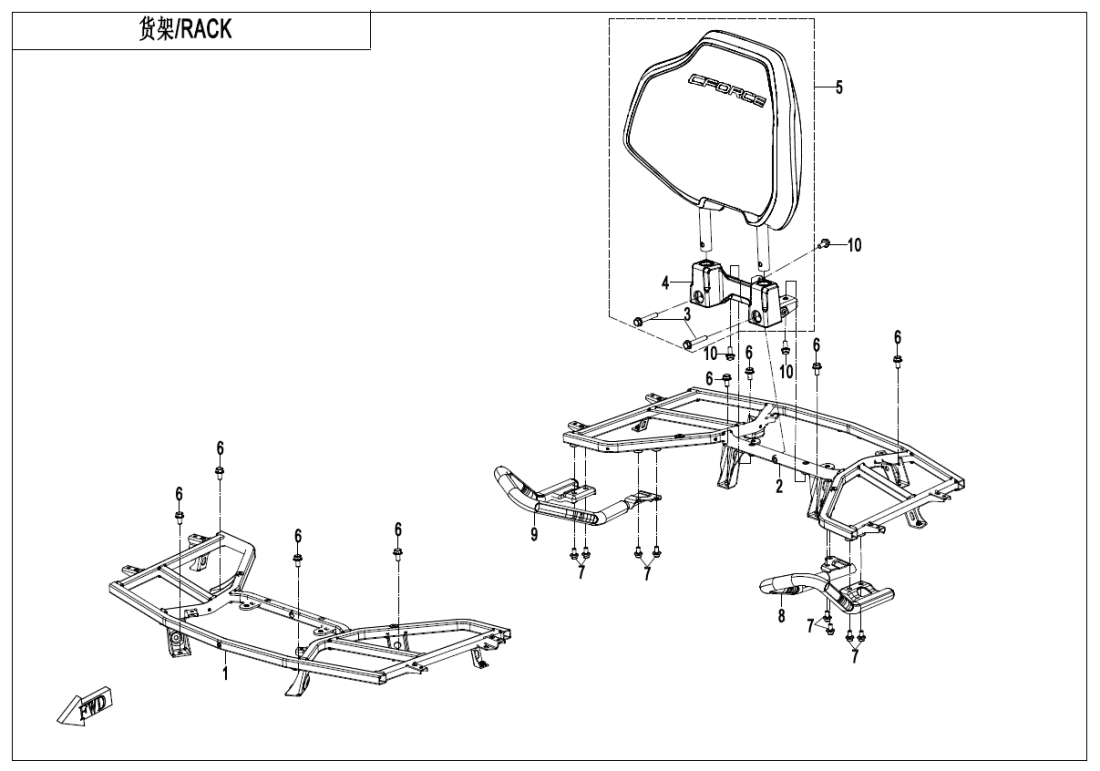

Číslo
na výkresu
Název součástky
Kód součástky
Počet Cena
Číslo
na výkresu
1
Název součástky
Kód součástky

FRONT RACK

9DRV-141000-B000

Počet 1 Cena 3 964
 ks
Číslo
na výkresu
10
Název součástky
Kód součástky

Šroub

30006-080020870

Počet 3 Cena cena není stanovena není skladem
Číslo
na výkresu
2
Název součástky
Kód součástky

REAR RACK ASSY

9DRV-142000-B000

Počet 1 Cena 4 022
 ks
Číslo
na výkresu
3
Název součástky
Kód součástky

Šroub

30006-080050870

Počet 2 Cena cena není stanovena není skladem
Číslo
na výkresu
4
Název součástky
Kód součástky

ADAPTER BRACKET ASSY

9CQV-131200-3000

Počet 1 Cena 1 118
 ks
Číslo
na výkresu
5
Název součástky
Kód součástky

BACKREST ASSY

9CQV-131000-3000

Počet 1 Cena 3 659
 ks
Číslo
na výkresu
6
Název součástky
Kód součástky

Šroub

30006-080016810

Počet 8 Cena 14,51
 ks
Číslo
na výkresu
7
Název součástky
Kód součástky

Šroub

30006-080016870

Počet 8 Cena 14,52
 ks
Číslo
na výkresu
8
Název součástky
Kód součástky

LH ARMREST ASSY

9CRV-140600-G000

Počet 1 Cena 2 410
 ks
Číslo
na výkresu
9
Název součástky
Kód součástky

RH ARMREST ASSY

9CRV-140700-G000

Počet 1 Cena 2 410
 ks
