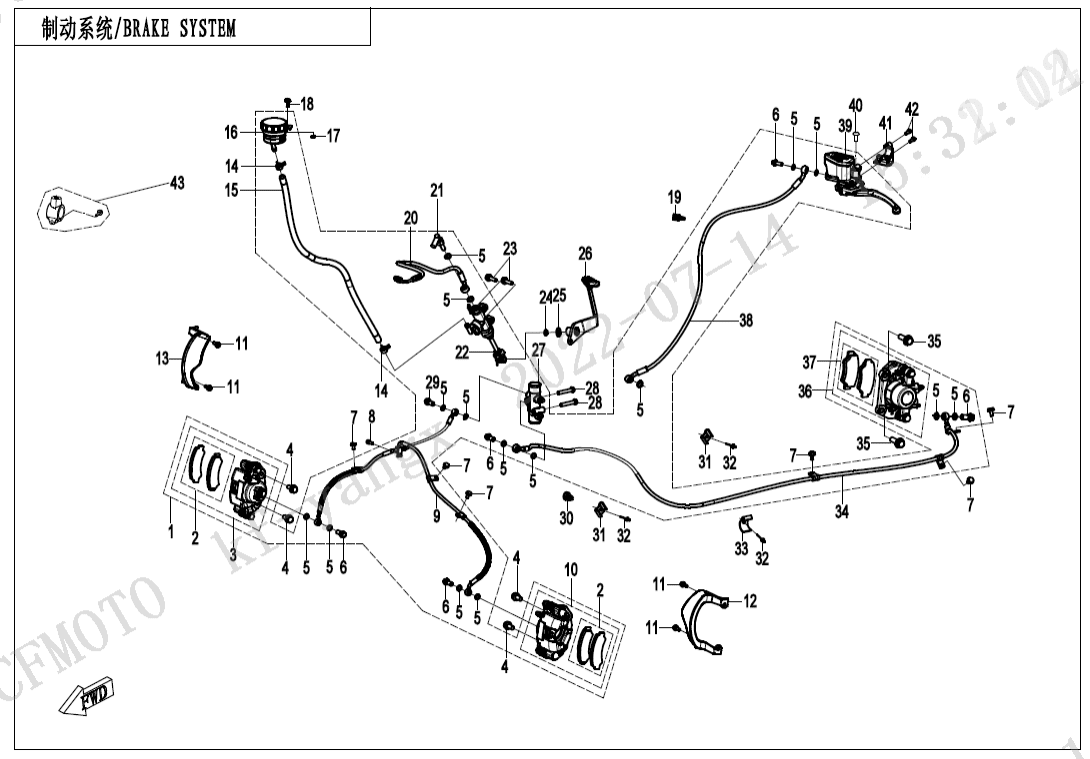

F08‑A-V2 BRAKE SYSTEM
F00‑1 ENGINE MOUNTING PARTS (12)
F00‑2 CVT AIR PIPE (13)
F00‑3 AIR INJECTED SYSTEM (11)
F01‑A LOCK KIT(WITH GEARSHIFT LOCK) (2)
F01‑B LOCK KIT(WITHOUT GEARSHIFT LOCK) (2)
F02‑A MUFFLER(INTERNATIONAL) (34)
F02‑B MUFFLER(INTERNATIONAL MSE 8.0) (36)
F02‑C MUFFLER(EU168) (36)
F03 FRAME (24)
F04‑1 FRONT PLASTICS (14)
F04‑2 FRONT PLASTICS (20)
F04‑3 MIDDLE PLASTICS (31)
F04‑4 MIDDLE PLASTICS (18)
F04‑5 REAR PLASTICS (38)
F04‑6 BOTTOM PLASTICS (11)
F05 FRONT SUSPENSION (20)
F06 REAR SUSPENSION (25)
F07‑A FRONT WHEEL(ALUMINUM) (13)
F07‑B FRONT WHEEL(STEEL) (12)
F08‑A-V2 BRAKE SYSTEM (43)
F08‑B-V2 BRAKE SYSTEM(RH,PARKING) (51)
F08‑B-V3 BRAKE SYSTEM(RH,PARKING) (51)
F10‑1 HANDLEBAR (14)
F10‑2-A STEERING SYSTEM (21)
F10‑2-B STEERING SYSTEM(EPS) (30)
F10‑3 HAND GUARD (25)
F11‑A REAR WHEEL(ALUMINUM) (13)
F11‑B REAR WHEEL(STEEL) (12)
F12 FUEL TANK (25)
F13 SEAT (4)
F14‑1-A RACK(EU168) (14)
F14‑1-B RACK (10)
F14‑2 RACK COVER (5)
F15‑1 ELECTRIC SYSTEM (67)
F15‑2 TOWING WINCH (16)
F16 LIGHTS (14)
F17 DASHBOARD (7)
F18 COOLING SYSTEM (30)
F19‑1-A DECAL KITS(EU168, FORCE RED, LAVA ORANGE) (10)
F19‑1-B DECAL KITS(EU168, TRUE TIMBER CAMO) (9)
F19‑1-C DECAL KITS(EU168, HUNTER GREEN) (10)
F19‑1-D DECAL KITS(EU168, CM EXPLORE BLUE) (10)
F19‑1-E DECAL KITS(INTERNATIONAL, FORCE RED, LAVA ORANGE) (10)
F19‑1-F DECAL KITS(INTERNATIONAL, TRUE TIMBER CAMO) (9)
F19‑1-H DECAL KITS(INTERNATIONAL, CM EXPLORE BLUE) (10)
F19‑2-A WARNING DECAL(EU168) (17)
F19‑2-B WARNING DECAL(BRAZIL) (12)
F19‑2-C WARNING DECAL(Australia) (16)
F20 TOOLS (2)
F23 BUMPER (20)
F27 FRONT CV SHAFT (3)
F28 REAR CV SHAFT (4)
F30 DRIVETRAIN SYSTEM (20)
F31 FRONT AXLE (76)
F32‑V2 GEAR SHIFTING (20)
F33‑A REAR AXLE(WITHOUT DIFFERENTIAL) (59)
F33‑B REAR AXLE(WITH DIFFERENTIAL) (73)
F36 FUEL VAPORIZATION SYSTEM (13)
F38‑A OWNER\'S MANUAL(INTERNATIONAL) (1)
F38‑B OWNER\'S MANUAL(GERMAN) (1)
F38‑C OWNER\'S MANUAL(EU168) (1)
F38‑D OWNER\'S MANUAL(CHINESE) (1)
F38‑E OWNER\'S MANUAL（PORTUGUESE） (1)
F40‑A TOWBAR(PIN SHAFT CONNECTION) (13)
F40‑B TOWBAR(BOLT CONNECTION) (10)
F41‑A-V2 AIR FILTER ASSY(EU168) (20)
F41‑B-V2 AIR FILTER ASSY (18)
Motor (0)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky Brzdový systém9CQV-081000-3001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 10 |
Název součástky Kód součástky FRONT LH BRAKE CALIPER9CQV-081300-3001 |
Počet 1 | Cena 4 980 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky BOLT M6x148010-000004 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky GUARD, FRONT LH CV JOINT9DS#-080001-6001 |
Počet 1 | Cena 87,05 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky GUARD, FRONT RH CV JOINT9DS#-080002-6001 |
Počet 1 | Cena 87,05 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky CLAMP9010-080405 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky RESERVOIR HOSE9DQV-080101-3000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 16 |
Název součástky Kód součástky BRAKE FLUID RESERVOIR9DQV-080110-3000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 17 |
Název součástky Kód součástky NUT M630204-060810 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky BOLT M6x1630006-060016810 Alternativy: 30006-060016870 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky TIE BAND8010-150003 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky BRAKE PAD ASSY9DQV-0813A1 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 20 |
Název součástky Kód součástky FLUID HOSE, BRAKE MASTER CYLINDER9DQV-080170-3001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 21 |
Název součástky Kód součástky HYDRAULIC SENSOR SWITCH9DQV-080010-3000 |
Počet 1 | Cena 653 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky MASTER CYLINDER9DQV-081800-3000 |
Počet 1 | Cena 3 746 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky Šroub30006-080025810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky CIRCLIPS FOR SHAFT1430801-01405 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky Podložka30304-140410 Alternativy: 30306-140112 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 26 |
Název součástky Kód součástky PEDAL, BRAKE9DQV-080210-3001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 27 |
Název součástky Kód součástky HYDRAULICDISTRIBUTIONVALVE7020-081070 |
Počet 1 | Cena 1 668 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky BOLT M8x4530006-080045810 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 29 |
Název součástky Kód součástky BANJO BOLT, LONG7020-081005 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky FRONT RH BRAKE CALIPER9CQV-081400-3001 |
Počet 1 | Cena 4 980 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky TIE BAND7030-150005 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 31 |
Název součástky Kód součástky PLASTIC CLASP 39DQV-080003-3000 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 32 |
Název součástky Kód součástky BLIND RIVET30902-0400820 Alternativy: 30902-0401320 |
Počet 3 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 33 |
Název součástky Kód součástky PLASTIC CLASP 19DQV-080001-3000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 34 |
Název součástky Kód součástky REAR BRAKE FLUID HOSE9CQV-080160-3000 |
Počet 1 | Cena 3 136 Kč | |
|
Číslo na výkresu 35 |
Název součástky Kód součástky Šroub30006-102030810 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 36 |
Název součástky Kód součástky REAR RH BRAKE CALIPER9CQV-081600-3001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 37 |
Název součástky Kód součástky REAR BRAKE PAD ASSY5ASV-0813A0 |
Počet 1 | Cena 1 510 Kč | není skladem |
|
Číslo na výkresu 38 |
Název součástky Kód součástky FLUID HOSE, HAND BRAKE9DQV-080130-3001 |
Počet 1 | Cena 1 292 Kč | není skladem |
|
Číslo na výkresu 39 |
Název součástky Kód součástky LH HAND BRAKE MASTER CYLINDER9DQV-081100-3001 |
Počet 1 | Cena 3 165 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky Šroub30006-102020810 |
Počet 4 | Cena 43,52 Kč | |
|
Číslo na výkresu 40 |
Název součástky Kód součástky M8 RUBBER PLUG9010-080004 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 41 |
Název součástky Kód součástky PRESS CAP, HAND BRAKE MASTER CYLINDER9AY0-080005 |
Počet 1 | Cena 174 Kč | |
|
Číslo na výkresu 42 |
Název součástky Kód součástky INNER HEX SCREW M6×2030102-060020870 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 43 |
Název součástky Kód součástky REAR VIEW MIRROR BRACKET ASSY9DQV-080400-4200 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 5 |
Název součástky Kód součástky Podložka901B-080102 Alternativy: 0010-060010 |
Počet 18 | Cena 14,51 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky BANJO BOLT7020-081004 |
Počet 5 | Cena 29,02 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky Šroub30006-060010810 |
Počet 6 | Cena 43,52 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky INNER HEX SCREW M6x1630102-060016810 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky FRONT BRAKE FLUID HOSE9DQV-080150-3001 |
Počet 1 | Cena 3 020 Kč |
