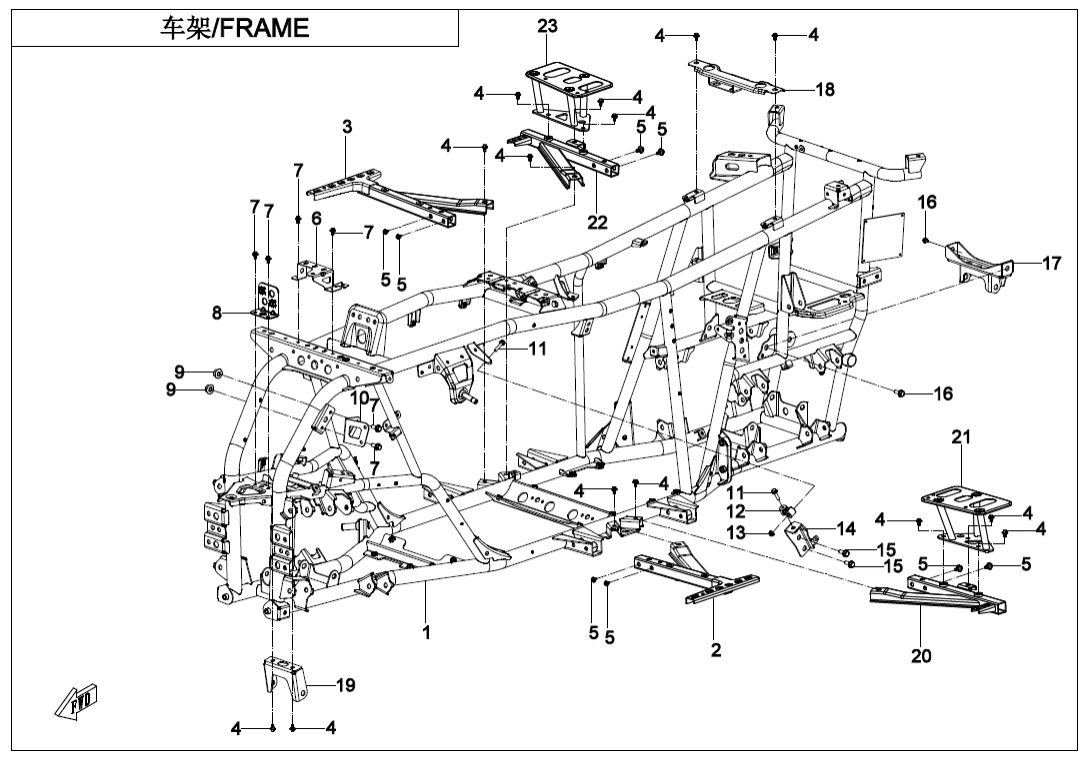

F03 FRAME | Journeyman CZ

X520‑A EU5 G2 (2023)

CF500AU‑9L

F03 FRAME F00‑1 ENGINE MOUNTING PARTS (12) F00‑2 CVT AIR PIPE (13) F00‑3 AIR INJECTED SYSTEM (11) F01‑A LOCK KIT(WITH GEARSHIFT LOCK) (2) F01‑B LOCK KIT(WITHOUT GEARSHIFT LOCK) (2) F02‑A MUFFLER(INTERNATIONAL) (34) F02‑B MUFFLER(INTERNATIONAL MSE 8.0) (36) F02‑C MUFFLER(EU168) (36) F03 FRAME (24) F04‑1 FRONT PLASTICS (14) F04‑2 FRONT PLASTICS (20) F04‑3 MIDDLE PLASTICS (31) F04‑4 MIDDLE PLASTICS (18) F04‑5 REAR PLASTICS (38) F04‑6 BOTTOM PLASTICS (11) F05 FRONT SUSPENSION (20) F06 REAR SUSPENSION (25) F07‑A FRONT WHEEL(ALUMINUM) (13) F07‑B FRONT WHEEL(STEEL) (12) F08‑A-V2 BRAKE SYSTEM (43) F08‑B-V2 BRAKE SYSTEM(RH,PARKING) (51) F08‑B-V3 BRAKE SYSTEM(RH,PARKING) (51) F10‑1 HANDLEBAR (14) F10‑2-A STEERING SYSTEM (21) F10‑2-B STEERING SYSTEM(EPS) (30) F10‑3 HAND GUARD (25) F11‑A REAR WHEEL(ALUMINUM) (13) F11‑B REAR WHEEL(STEEL) (12) F12 FUEL TANK (25) F13 SEAT (4) F14‑1-A RACK(EU168) (14) F14‑1-B RACK (10) F14‑2 RACK COVER (5) F15‑1 ELECTRIC SYSTEM (67) F15‑2 TOWING WINCH (16) F16 LIGHTS (14) F17 DASHBOARD (7) F18 COOLING SYSTEM (30) F19‑1-A DECAL KITS(EU168, FORCE RED, LAVA ORANGE) (10) F19‑1-B DECAL KITS(EU168, TRUE TIMBER CAMO) (9) F19‑1-C DECAL KITS(EU168, HUNTER GREEN) (10) F19‑1-D DECAL KITS(EU168, CM EXPLORE BLUE) (10) F19‑1-E DECAL KITS(INTERNATIONAL, FORCE RED, LAVA ORANGE) (10) F19‑1-F DECAL KITS(INTERNATIONAL, TRUE TIMBER CAMO) (9) F19‑1-H DECAL KITS(INTERNATIONAL, CM EXPLORE BLUE) (10) F19‑2-A WARNING DECAL(EU168) (17) F19‑2-B WARNING DECAL(BRAZIL) (12) F19‑2-C WARNING DECAL(Australia) (16) F20 TOOLS (2) F23 BUMPER (20) F27 FRONT CV SHAFT (3) F28 REAR CV SHAFT (4) F30 DRIVETRAIN SYSTEM (20) F31 FRONT AXLE (76) F32‑V2 GEAR SHIFTING (20) F33‑A REAR AXLE(WITHOUT DIFFERENTIAL) (59) F33‑B REAR AXLE(WITH DIFFERENTIAL) (73) F36 FUEL VAPORIZATION SYSTEM (13) F38‑A OWNER\'S MANUAL(INTERNATIONAL) (1) F38‑B OWNER\'S MANUAL(GERMAN) (1) F38‑C OWNER\'S MANUAL(EU168) (1) F38‑D OWNER\'S MANUAL(CHINESE) (1) F38‑E OWNER\'S MANUAL（PORTUGUESE） (1) F40‑A TOWBAR(PIN SHAFT CONNECTION) (13) F40‑B TOWBAR(BOLT CONNECTION) (10) F41‑A-V2 AIR FILTER ASSY(EU168) (20) F41‑B-V2 AIR FILTER ASSY (18) Motor (0)

Číslo na výkresu	Název součástky Kód součástky	Počet	Cena
Číslo na výkresu 01	Název součástky Kód součástky Sestava rámu 9CQV-031000-3001-01	Počet 1	Cena 41 861 Kč	ks
Číslo na výkresu 01	Název součástky Kód součástky FRAME ASSY 9CQV-031000-3002-01	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 02	Název součástky Kód součástky LH FRONT FOOT PEDAL ASSY 9DQV-030300-3000	Počet 1	Cena 1 234 Kč	ks
Číslo na výkresu 03	Název součástky Kód součástky RH FRONT FOOT PEDAL ASSY 9DQV-030400-3000	Počet 1	Cena 1 234 Kč	není skladem
Číslo na výkresu 04	Název součástky Kód součástky Šroub 30006-080016810	Počet 14	Cena 14,51 Kč	ks
Číslo na výkresu 05	Název součástky Kód součástky BOLT M8x45 30006-080045810	Počet 8	Cena cena není stanovena	není skladem
Číslo na výkresu 06	Název součástky Kód součástky BRACKET, CVT AIR INLET PIPE 9DQV-030003-3000	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 07	Název součástky Kód součástky BOLT M6x12 30006-060012810 Alternativy: 30006-060012870	Počet 6	Cena 14,51 Kč	ks
Číslo na výkresu 08	Název součástky Kód součástky BRACKET, BRAKE VALVE 9DQV-030030-3000	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 09	Název součástky Kód součástky NUT M6 30204-060810	Počet 2	Cena 14,51 Kč	ks
Číslo na výkresu 10	Název součástky Kód součástky BRACKET, CANISTER 9DQV-030001-3000	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 11	Název součástky Kód součástky Šroub 30006-080040810	Počet 1	Cena 29,02 Kč	ks
Číslo na výkresu 12	Název součástky Kód součástky CONNECTING PARTS, ENGINE UPPER BRACKET 7020-000160	Počet 1	Cena 290 Kč	ks
Číslo na výkresu 13	Název součástky Kód součástky NUT M8 30204-080810	Počet 1	Cena 14,51 Kč	ks
Číslo na výkresu 14	Název součástky Kód součástky UPPER BRACKET, ENGINE 9DRV-030040-B000	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 15	Název součástky Kód součástky Šroub 30006-103020810	Počet 2	Cena 29,02 Kč	ks
Číslo na výkresu 16	Název součástky Kód součástky Šroub (vrut) 30102-102020810	Počet 2	Cena 29,02 Kč	ks
Číslo na výkresu 17	Název součástky Kód součástky UPPER BRACKET, REAR GEAR CASE 9DQV-030090-3000	Počet 1	Cena 595 Kč	ks
Číslo na výkresu 18	Název součástky Kód součástky BRACKET, SEAT 9DQV-030120-3000	Počet 1	Cena 276 Kč	není skladem
Číslo na výkresu 19	Název součástky Kód součástky UPPER BRACKET, FRONT GEAR CASE 9DQV-030010-3000	Počet 1	Cena 232 Kč	ks
Číslo na výkresu 20	Název součástky Kód součástky LH REAR LOWER FOOTREST ASSY 9CQV-030100-3000	Počet 1	Cena 1 074 Kč	ks
Číslo na výkresu 21	Název součástky Kód součástky LH REAR UPPER FOOTREST ASSY 9CQV-030300-3000	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 22	Název součástky Kód součástky RH REAR LOWER FOOTREST ASSY 9CQV-030200-3000	Počet 1	Cena 1 060 Kč	ks
Číslo na výkresu 23	Název součástky Kód součástky RH REAR UPPER FOOTREST ASSY 9CQV-030400-3000	Počet 1	Cena 813 Kč	ks
