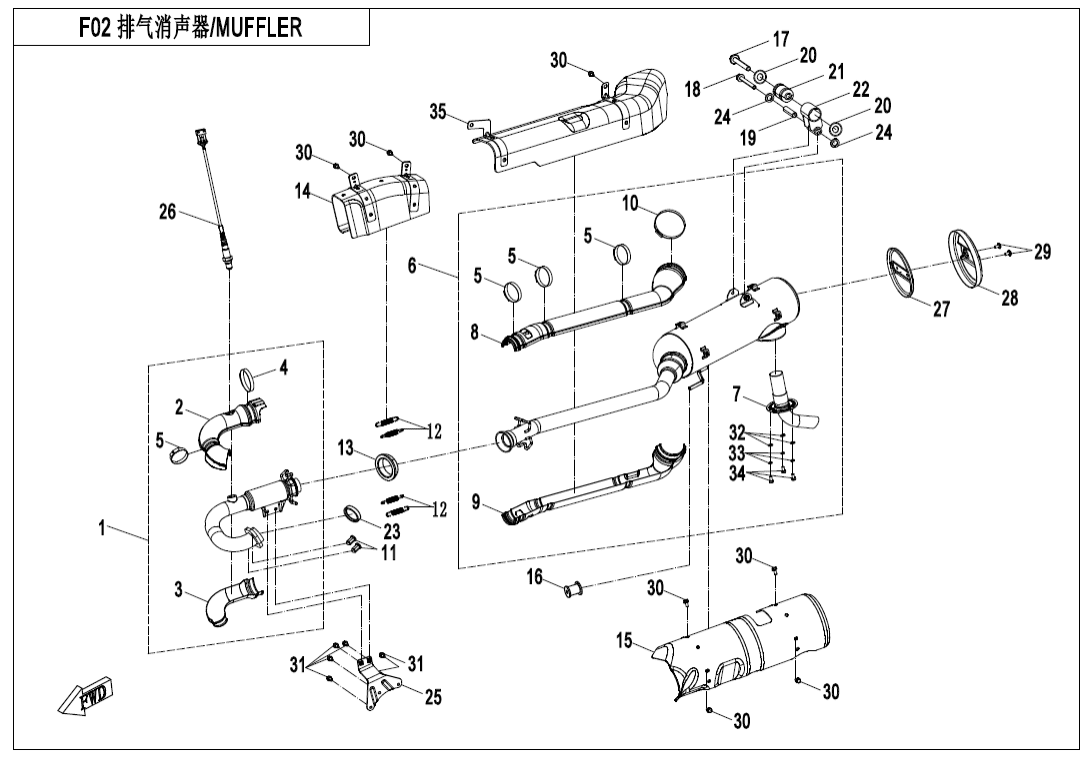

F02‑C MUFFLER(EU168)
F00‑1 ENGINE MOUNTING PARTS (12)
F00‑2 CVT AIR PIPE (13)
F00‑3 AIR INJECTED SYSTEM (11)
F01‑A LOCK KIT(WITH GEARSHIFT LOCK) (2)
F01‑B LOCK KIT(WITHOUT GEARSHIFT LOCK) (2)
F02‑A MUFFLER(INTERNATIONAL) (34)
F02‑B MUFFLER(INTERNATIONAL MSE 8.0) (36)
F02‑C MUFFLER(EU168) (36)
F03 FRAME (24)
F04‑1 FRONT PLASTICS (14)
F04‑2 FRONT PLASTICS (20)
F04‑3 MIDDLE PLASTICS (31)
F04‑4 MIDDLE PLASTICS (18)
F04‑5 REAR PLASTICS (38)
F04‑6 BOTTOM PLASTICS (11)
F05 FRONT SUSPENSION (20)
F06 REAR SUSPENSION (25)
F07‑A FRONT WHEEL(ALUMINUM) (13)
F07‑B FRONT WHEEL(STEEL) (12)
F08‑A-V2 BRAKE SYSTEM (43)
F08‑B-V2 BRAKE SYSTEM(RH,PARKING) (51)
F08‑B-V3 BRAKE SYSTEM(RH,PARKING) (51)
F10‑1 HANDLEBAR (14)
F10‑2-A STEERING SYSTEM (21)
F10‑2-B STEERING SYSTEM(EPS) (30)
F10‑3 HAND GUARD (25)
F11‑A REAR WHEEL(ALUMINUM) (13)
F11‑B REAR WHEEL(STEEL) (12)
F12 FUEL TANK (25)
F13 SEAT (4)
F14‑1-A RACK(EU168) (14)
F14‑1-B RACK (10)
F14‑2 RACK COVER (5)
F15‑1 ELECTRIC SYSTEM (67)
F15‑2 TOWING WINCH (16)
F16 LIGHTS (14)
F17 DASHBOARD (7)
F18 COOLING SYSTEM (30)
F19‑1-A DECAL KITS(EU168, FORCE RED, LAVA ORANGE) (10)
F19‑1-B DECAL KITS(EU168, TRUE TIMBER CAMO) (9)
F19‑1-C DECAL KITS(EU168, HUNTER GREEN) (10)
F19‑1-D DECAL KITS(EU168, CM EXPLORE BLUE) (10)
F19‑1-E DECAL KITS(INTERNATIONAL, FORCE RED, LAVA ORANGE) (10)
F19‑1-F DECAL KITS(INTERNATIONAL, TRUE TIMBER CAMO) (9)
F19‑1-H DECAL KITS(INTERNATIONAL, CM EXPLORE BLUE) (10)
F19‑2-A WARNING DECAL(EU168) (17)
F19‑2-B WARNING DECAL(BRAZIL) (12)
F19‑2-C WARNING DECAL(Australia) (16)
F20 TOOLS (2)
F23 BUMPER (20)
F27 FRONT CV SHAFT (3)
F28 REAR CV SHAFT (4)
F30 DRIVETRAIN SYSTEM (20)
F31 FRONT AXLE (76)
F32‑V2 GEAR SHIFTING (20)
F33‑A REAR AXLE(WITHOUT DIFFERENTIAL) (59)
F33‑B REAR AXLE(WITH DIFFERENTIAL) (73)
F36 FUEL VAPORIZATION SYSTEM (13)
F38‑A OWNER\'S MANUAL(INTERNATIONAL) (1)
F38‑B OWNER\'S MANUAL(GERMAN) (1)
F38‑C OWNER\'S MANUAL(EU168) (1)
F38‑D OWNER\'S MANUAL(CHINESE) (1)
F38‑E OWNER\'S MANUAL（PORTUGUESE） (1)
F40‑A TOWBAR(PIN SHAFT CONNECTION) (13)
F40‑B TOWBAR(BOLT CONNECTION) (10)
F41‑A-V2 AIR FILTER ASSY(EU168) (20)
F41‑B-V2 AIR FILTER ASSY (18)
Motor (0)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky EXHAUST PIPE ASSY9CRV-021100-G200 |
Počet 1 | Cena 3 949 Kč | není skladem |
|
Číslo na výkresu 02 |
Název součástky Kód součástky UPPER INSULATOR, FORNT EXHASUST PIPE9CQ#-021101-6000 |
Počet 1 | Cena 813 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky LOWER INSULATOR, FORNT EXHASUST PIPE9CQ#-021102-6000 |
Počet 1 | Cena 813 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky SCREW CLAMP，A-TYPE9010-020007 |
Počet 1 | Cena 116 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky SCREW CLAMP，A-TYPE7030-021305 |
Počet 4 | Cena 102 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky Sestava výfuku a tlumiče9CQV-021200-3200 |
Počet 1 | Cena 14 476 Kč | není skladem |
|
Číslo na výkresu 07 |
Název součástky Kód součástky LAPAČ JISKER9CS#-021320-6600 |
Počet 1 | Cena 1 074 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky UPPER HEAT INSULATOR, REAR EXHAUST PIPE9CQ#-021201-6000 |
Počet 1 | Cena 435 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky LOWER HEAT INSULATOR, REAR EXHAUST PIPE9CQ#-021202-6000 |
Počet 1 | Cena 435 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky SCREW CLAMP，A-TYPE9030-000109 |
Počet 1 | Cena 116 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky NUT M8, MUFFLER JOINT8010-020001 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky DRAG SPRING,MUFFLER9CR6-020002-00001 |
Počet 4 | Cena 72,54 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky SMALL GRAPHITE RING9AWA-021003-00001 |
Počet 1 | Cena 319 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky SMALL GRAPHITE RING9AWA-021003-00002 |
Počet 1 | Cena 363 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky SPRING HEAT INSULATION PLATE ASSY9GQ0-020010 |
Počet 1 | Cena 363 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky HEAT INSULATOR, MUFFLER9CQV-020010-6001 |
Počet 1 | Cena 973 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky RUBBER BUSH,MUFFLER9GQ0-020002 |
Počet 1 | Cena 72,54 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky Šroub30006-102070810 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky Šroub30006-080065810 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky LINER, MUFFLER7020-020001 |
Počet 1 | Cena 58,03 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky CAP, CUSHION SLEEVE9010-050003 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky DAMPER SLEEVE ASSY5BY0-020030 |
Počet 1 | Cena 580 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky MOUNT ASSY., MUFFLER9CR6-020020 |
Počet 1 | Cena 131 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky BUSHING, EXHAUST PIPE0800-022300 |
Počet 1 | Cena 87,05 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky WIRE WASHER9CR6-020003 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky BRACKET, EXHAUST PIPE9DQV-020001-3000 |
Počet 1 | Cena 305 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky OXYGEN SENSOR0HU0-176000 |
Počet 1 | Cena 3 732 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky HEAT INSULATOR, MUFFLER9DQV-020002-3000 |
Počet 1 | Cena 261 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky HEAT INSULATOR, MUFFLER9DQV-020003-3000 |
Počet 1 | Cena 653 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky INNER HEX SCREW M6x126KM#-040702-8000 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky BOLT M6x1230006-060012810 Alternativy: 30006-060012870 |
Počet 7 | Cena 14,51 Kč | |
|
Číslo na výkresu 31 |
Název součástky Kód součástky BOLT M6x1630006-060016810 Alternativy: 30006-060016870 |
Počet 5 | Cena 14,51 Kč | |
|
Číslo na výkresu 32 |
Název součástky Kód součástky WASHER 630306-060800 |
Počet 3 | Cena 14,51 Kč | |
|
Číslo na výkresu 33 |
Název součástky Kód součástky Podložka30303-060900 Alternativy: 30303-060112 |
Počet 3 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 34 |
Název součástky Kód součástky Matice30206-060510 |
Počet 3 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 35 |
Název součástky Kód součástky HEAT INSULATOR, EXHAUST PIPE9CQV-020020-3000 |
Počet 1 | Cena 828 Kč |
