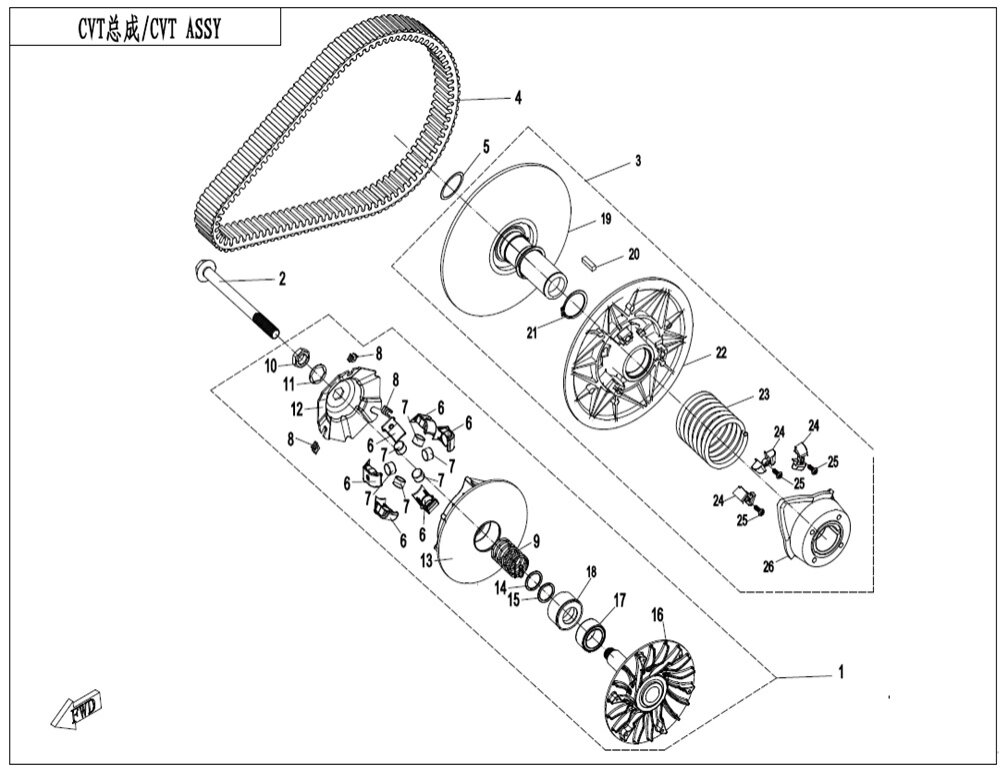

Variátor CVT III
Levý blok motoru (36)
Pravý blok motoru (24)
CVT blok (32)
Víko levého bloku motoru (27)
Víko hlavy válce (5)
Hlava válce (38)
Tělo válce (15)
Vačková hřídel (9)
Magneto stator (5)
Kliková hřídel + písty I (23)
Kliková hřídel + písty II (25)
Kliková hřídel + písty III (25)
Variátor CVT I (28)
Variátor CVT II (28)
Variátor CVT III (26)
Převodovka I (18)
Převodovka II (37)
Převodovka III (35)
Olejová pumpa (14)
Vodní pumpa (11)
Startér (7)
Sada těsnění (2)
Sada gufer (1)
| Číslo na výkresu |
Název součástky Kód součástky |
Cena | |
|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky DRIVE PULLEY ASSY0GRE-051000-6100 |
Cena 20 991 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky BOLT, DRIVE PULLEY0JY0-050001-00001 |
Cena 131 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky PULLEY, DRIVEN0GR0-052000 |
Cena 12 869 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky ŘEMEN CVT0180-055000-0004 |
Cena 4 223 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky ADJUSTING WASHER0GR0-050001-00001 |
Cena 14,52 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky NYLON PROTECTOR,WEIGHT ROLLER0GR0-051005 |
Cena 493 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky WEIGHT ROLLER0GR0-051004-60000 |
Cena 305 Kč | není skladem |
|
Číslo na výkresu 08 |
Název součástky Kód součástky NYLON SLIDER0GR0-051006 |
Cena 355 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky SPRING,DRIVE PULLEY0GR0-051003-40000 |
Cena 1 378 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky NUT, DRIVE PULLEY0GR0-051008-10000 Alternativy: 0JYA-051013-10001 |
Cena 392 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky HEXAGONAL BORE WASHER0GR0-051007 |
Cena 479 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky RAMP PLATE0GR0-051002-00001 |
Cena 2 031 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky PRIMARY LOOSE PULLEY ASSY.0GR0-051100 Alternativy: 0JYA-051100 |
Cena 7 689 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky STEEL WASHER0GR0-051011 |
Cena 406 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky NYLON WASHER0GR0-051009-10000 |
Cena 406 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky PRIMARY TIGHT PULLEY ASSY0GR0-051200-10011 |
Cena 9 590 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky OVERRIDING CLUTCH0GR0-051300 |
Cena 4 860 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky SPRING SEAT0GR0-051001 |
Cena 1 255 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky DRIVEN FIXED PULLEY ASSY0GR0-052100 |
Cena 11 606 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky TAPER KEY0GR0-052003 |
Cena 116 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky CIRCLIP0GR0-052004 |
Cena 450 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky DRIVEN SLIDING PULLEY ASSY0GR0-052200 |
Cena 8 270 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky SPRING, DRIVEN PULLEY0GR0-052001 |
Cena 2 503 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky NYLON BLOCK0GR0-052005 |
Cena 450 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky Šroub (vrut)0GR0-052006 |
Cena 116 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky CAM PLATE0GR0-052002 |
Cena 3 103 Kč |
