Motor
Vačková hřídel
Levý blok motoru (36)
Pravý blok motoru (24)
CVT blok (32)
Víko levého bloku motoru (27)
Víko hlavy válce (5)
Hlava válce (37)
Tělo válce (15)
Vačková hřídel (9)
Magneto stator (4)
Kliková hřídel + písty I (23)
Kliková hřídel + písty II (25)
Kliková hřídel + písty III (26)
Variátor CVT I (28)
Variátor CVT II (27)
Variátor CVT III (25)
Převodovka I (18)
Převodovka II (37)
Převodovka III (35)
Olejová pumpa (14)
Vodní pumpa (11)
Startér (8)
Sada těsnění (2)
Sada gufer (1)
| Číslo na výkresu |
Název součástky Kód součástky |
Cena | |
|---|---|---|---|
|

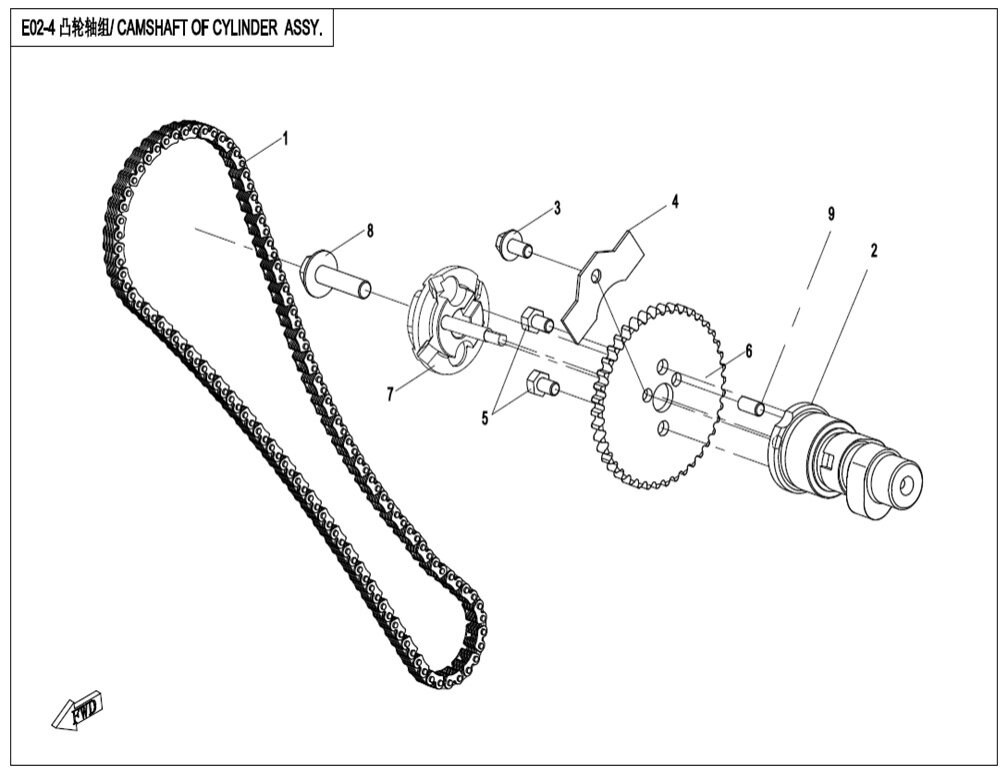

Číslo na výkresu 01 |
Název součástky Kód součástky TIMING CHAIN0800-024100 |
Cena 1 306 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky CAMSHAFT0GS0-024001 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 03 |
Název součástky Kód součástky BOLT M6x120010-021019-0010 |
Cena 14,51 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky HOLDING STRIP, CAMSHAFT0800-024004-10000 |
Cena 43,52 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky Šroub30004-060010130 Alternativy: 30004-060010150 |
Cena 14,51 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky TIMING DRIVEN SPROCKET0GR0-024002 |
Cena 334 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky STARTER DECOMPRESSOR0GR0-024200-10000 |
Cena 522 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky BOLT M8x320GR0-024003-00001 |
Cena 43,56 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky DOWEL PIN, SPROCKET0800-024002 |
Cena 58,03 Kč |
