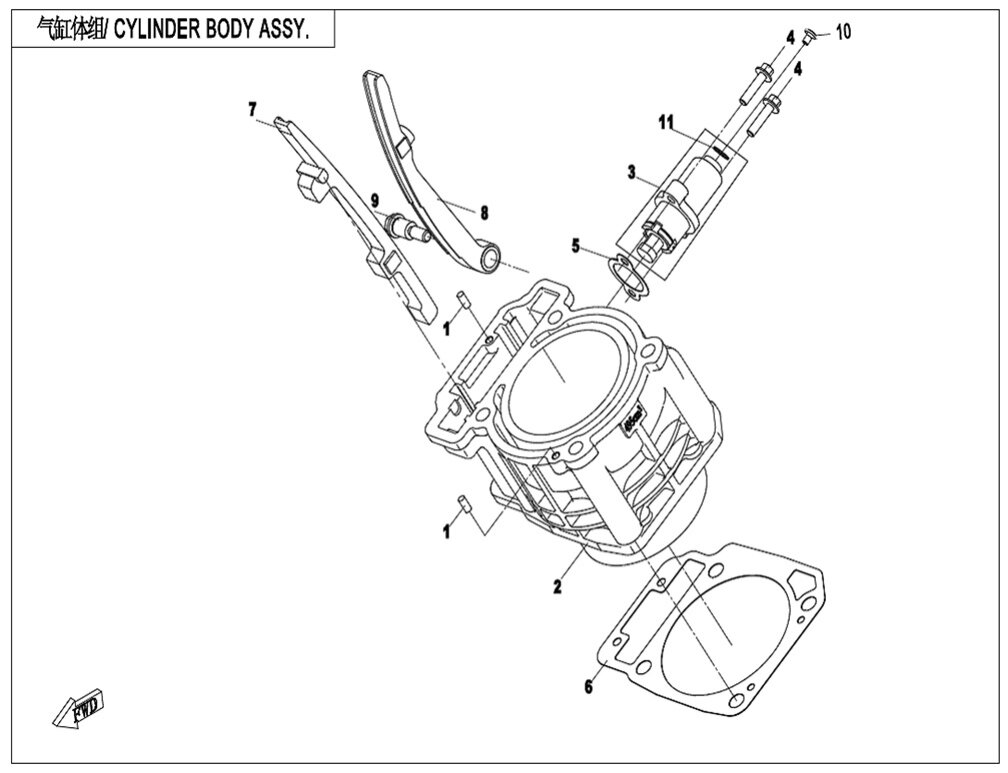

Tělo válce
Levý blok motoru (36)
Pravý blok motoru (24)
CVT blok (32)
Víko levého bloku motoru (27)
Víko hlavy válce (5)
Hlava válce (37)
Tělo válce (15)
Vačková hřídel (9)
Magneto stator (4)
Kliková hřídel + písty I (23)
Kliková hřídel + písty II (25)
Kliková hřídel + písty III (26)
Variátor CVT I (28)
Variátor CVT II (27)
Variátor CVT III (25)
Převodovka I (18)
Převodovka II (37)
Převodovka III (35)
Olejová pumpa (14)
Vodní pumpa (11)
Startér (8)
Sada těsnění (2)
Sada gufer (1)
| Číslo na výkresu |
Název součástky Kód součástky |
Cena | |
|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky ROLLER NEEDLE P5×11.830406-00500 |
Cena 14,51 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky CYLINDER BODY0GQ0-023100-00020 Alternativy: 0GQ0-023100-10020 |
Cena 4 120 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky CYLINDER BODY0GQ0-023100-00010 Alternativy: 0GQ0-023100-10010 |
Cena 4 120 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky CYLINDER BODY ASSY0GQ0-023100-10010 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 02 |
Název součástky Kód součástky CYLINDER ASSY0GQ0-023100-10020 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 03 |
Název součástky Kód součástky TENSIONER0GR0-023400 Alternativy: 0GR0-023400-00001 |
Cena 566 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky TENSIONER ASSY0GS0-023200-00001 |
Cena 798 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky BOLT M6x250010-021017-0010 |
Cena 14,51 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky GASKET, TENSIONER0180-023003 |
Cena 14,51 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky GASKET,CYLINDER BODY0GR0-023001 |
Cena 14,51 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky UPPERGUIDE,CHAIN0GR0-023300 |
Cena 203 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky TENSION PLATE0GR0-023200 |
Cena 479 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky PIN SHAFT0700-024008-00001 |
Cena 14,51 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky FLANGE BOLT M6*60JYA-023001 Alternativy: 0JYA-023001-00001 |
Cena 14,51 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky O-RING 8.2×1.90180-023201 Alternativy: 0700-011202 |
Cena 14,51 Kč |
