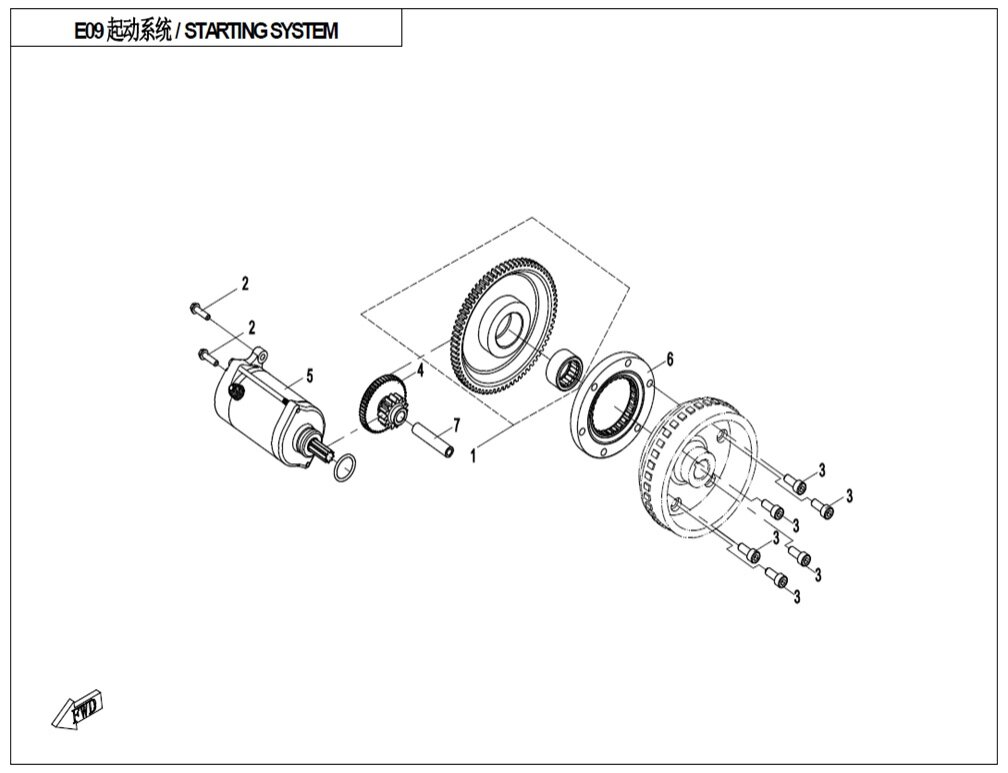

| Číslo na výkresu |
Název součástky Kód součástky |
Cena | |
|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky DRIVEN GEAR ASSY,STARTER0180-0910A0 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 01 |
Název součástky Kód součástky DRIVEN GEAR ASSY0180-0910A0-00001 |
Cena 2 974 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky BOLT M6x220010-080013-0010 |
Cena 14,51 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky INNER HEX SCREW30102-080020820 Alternativy: 30102-080020810 |
Cena 14,51 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky STARTER DUAL GEAR0GR0-091002 |
Cena 885 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky STARTING MOTOR0GR0-091100 |
Cena 3 351 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky OVERRIDING CLUTCH0180-091200 |
Cena 6 325 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky AXLE, DUAL GEAR0180-091006 |
Cena 58,03 Kč |
