Pravý blok motoru
Levý blok motoru (36)
Pravý blok motoru (24)
CVT blok (32)
Víko levého bloku motoru (27)
Víko hlavy válce (5)
Hlava válce (37)
Tělo válce (15)
Vačková hřídel (9)
Magneto stator (4)
Kliková hřídel + písty I (23)
Kliková hřídel + písty II (25)
Kliková hřídel + písty III (26)
Variátor CVT I (28)
Variátor CVT II (27)
Variátor CVT III (25)
Převodovka I (18)
Převodovka II (37)
Převodovka III (35)
Olejová pumpa (14)
Vodní pumpa (11)
Startér (8)
Sada těsnění (2)
Sada gufer (1)

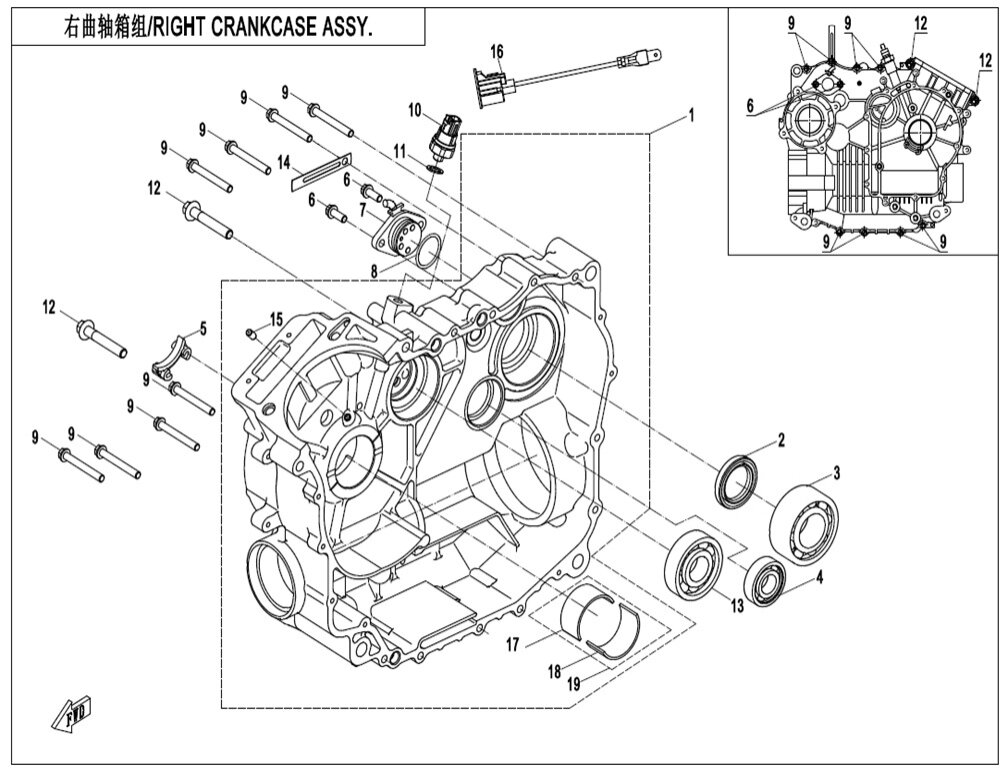

| Číslo na výkresu |
Název součástky Kód součástky |
Cena | |
|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky RIGHT CRANKCASE ASSY0GR0-012100-10000 |
Cena 8 008 Kč | |
|
Číslo na výkresu 01 |
Název součástky Kód součástky RH CRANKCASE ASSY0GR0-012100-10001 |
Cena 10 672 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky OIL SEAL 30X45X80180-012006-00001 |
Cena 174 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky BEARING 3206A30499-03000 |
Cena 2 887 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky BEARING 620330400-01704 |
Cena 392 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky CHAIN GUARD0800-011007 |
Cena 29,02 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky BOLT M6x160010-090005-0010 |
Cena 14,52 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky GEAR SENSOR ASSY.0800-012200 |
Cena 696 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky GEAR SENSOR0800-012200-1000 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 08 |
Název součástky Kód součástky O-SEAL RING 24×2.50180-023002 |
Cena 43,52 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky BOLT M6x500010-013010-0010 |
Cena 29,02 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky OIL PRESSURE SWITCH0800-012400 |
Cena 319 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky WASHER 100010-060010 |
Cena 14,51 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky BOLT M8×500040-012006-0010 |
Cena 43,52 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky Ložisko30400-02201 |
Cena 421 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky WIRE CLAMP0180-014010 |
Cena 14,51 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky NIPPLE01A0-011003 |
Cena 29,02 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky LINK CABLE, OIL PRESSURE SWITCH0800-012401 |
Cena 290 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky PLAIN BEARING 1 RED@THIN0800-011102-00011 |
Cena 247 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky PLAIN BEARING 1 BLUE@THICK0800-011102-00021 |
Cena 247 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky PLAIN BEARING 2 RED@THIN0800-011103-00011 |
Cena 247 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky PLAIN BEARING 2 BLUE@THICK0800-011103-00021 |
Cena 247 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky PLAIN BEARING KIT, MAIN SHAFT RED0800-0111A0-00001 |
Cena 494 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky PLAIN BEARING KIT, MAIN SHAFT BLUE0800-0111B0-00001 |
Cena 494 Kč |
