Motor
Olejová pumpa
Levý blok motoru (36)
Pravý blok motoru (24)
CVT blok (32)
Víko levého bloku motoru (27)
Víko hlavy válce (5)
Hlava válce (37)
Tělo válce (15)
Vačková hřídel (9)
Magneto stator (4)
Kliková hřídel + písty I (23)
Kliková hřídel + písty II (25)
Kliková hřídel + písty III (26)
Variátor CVT I (28)
Variátor CVT II (27)
Variátor CVT III (25)
Převodovka I (18)
Převodovka II (37)
Převodovka III (35)

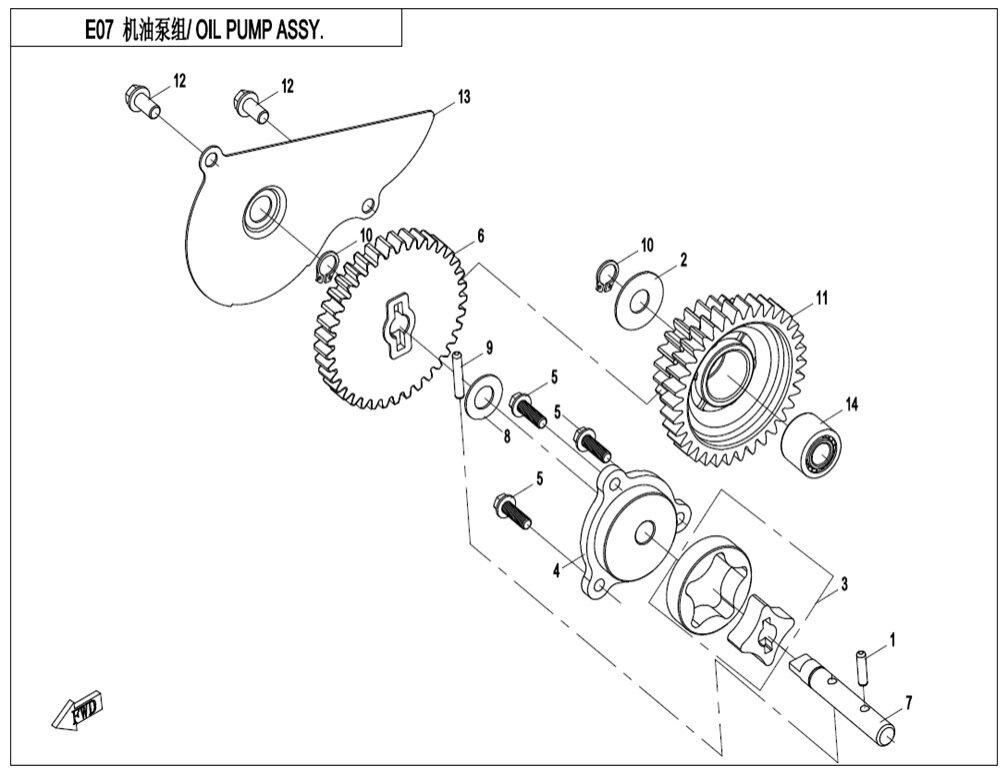

Olejová pumpa (14)
Vodní pumpa (11)
Startér (8)
Sada těsnění (2)
Sada gufer (1)
| Číslo na výkresu |
Název součástky Kód součástky |
Cena | |
|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky ROLLER NEEDLE P4×15.830406-00400 |
Cena 14,51 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky Podložka0A80-050004 |
Cena 72,60 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky ROTOR ASSY, OIL PUMP0GR0-0700A0 |
Cena 174 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky COVER, OIL PUMP0800-070003 |
Cena 319 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky BOLT M5×160010-030002-0020 |
Cena 14,51 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky DRIVE GEAR,OIL PUMP0GR0-070004 |
Cena 363 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky SHAFT,OIL PUMP0GR0-070003 |
Cena 102 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky WASHER 100800-011005 |
Cena 14,51 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky ROLLER NEEDLE P4×21.830406-00402 |
Cena 14,51 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky CIRCLIPS FOR SHAFT1030801-01005 |
Cena 29,02 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky DUAL GEAR,OIL PUMP0GR0-070005 |
Cena 522 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky BOLT M6x120010-021019-0010 |
Cena 14,51 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky OIL GUARD0GR0-070006 |
Cena 102 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky NEEDLE BEARING 10X22X160GR0-070100 |
Cena 247 Kč |
