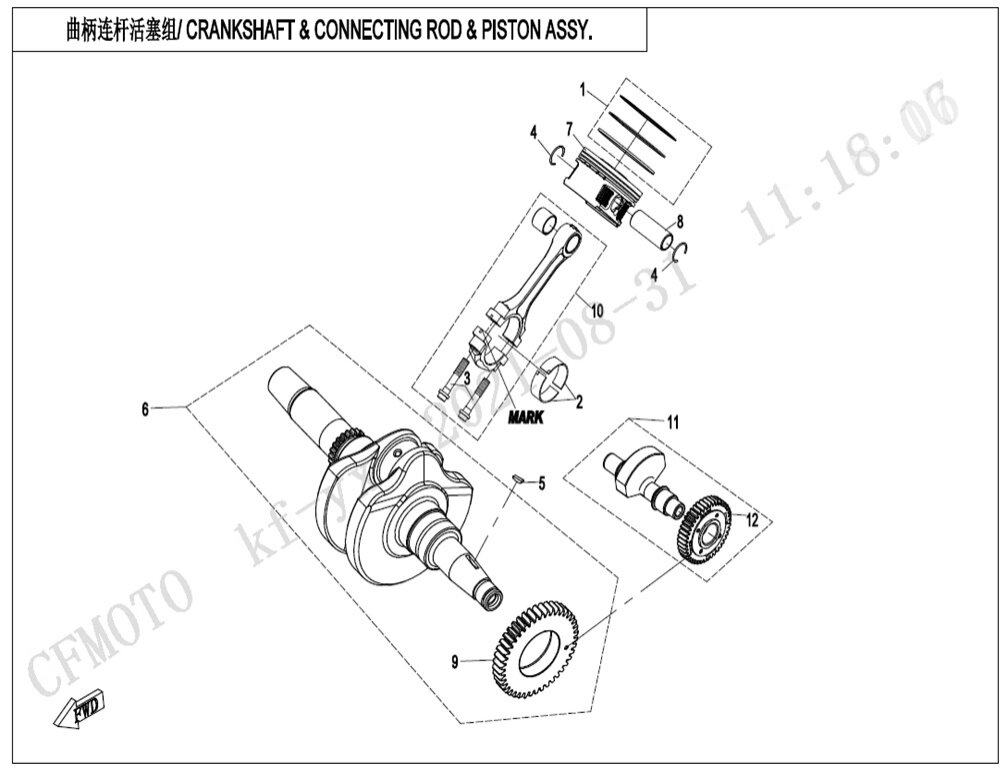

Kliková hřídel + písty III
Levý blok motoru (36)
Pravý blok motoru (24)
CVT blok (32)
Víko levého bloku motoru (27)
Víko hlavy válce (5)
Hlava válce (37)
Tělo válce (15)
Vačková hřídel (9)
Magneto stator (4)
Kliková hřídel + písty I (23)
Kliková hřídel + písty II (25)
Kliková hřídel + písty III (26)
Variátor CVT I (28)
Variátor CVT II (27)
Variátor CVT III (25)
Převodovka I (18)
Převodovka II (37)
Převodovka III (35)
Olejová pumpa (14)
Vodní pumpa (11)
Startér (8)
Sada těsnění (2)
Sada gufer (1)
| Číslo na výkresu |
Název součástky Kód součástky |
Cena | |
|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky PISTON RING COMP.0800-0400A0 |
Cena 798 Kč | |
|
Číslo na výkresu 01 |
Název součástky Kód součástky PISTON RING COMP.0JYA-0400B0 Alternativy: 0800-0400A0 |
Cena 914 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky PLAIN BEARING, CONNECTING ROD YELLOW0800-040006-00032 |
Cena 261 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky PLAIN BEARING, CONNECTING ROD BLACK0800-040006-00022 |
Cena 261 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky PLAIN BEARING, CONNECTING ROD RED0800-040006-00012 |
Cena 261 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky BOLT, CONNECTING ROD0GQ0-041202 |
Cena 72,60 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky CIRCLIP, PISTON PIN0800-040005 |
Cena 14,51 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky WOODRUFF KEY0180-040007 |
Cena 14,51 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky CRANKSHAFT ASSY0GQ0-041100-00022 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 06 |
Název součástky Kód součástky CRANKSHAFT ASSY0GQ0-041100-00012 |
Cena 15 872 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky PISTON II0800-040001-20020 Alternativy: 0800-040001-20022 |
Cena 1 755 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky PISTON I0800-040001-20010 Alternativy: 0800-040001-20012 |
Cena 1 755 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky Píst0800-040001-20012 |
Cena 1 755 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky PISTON PIN0800-040002 |
Cena 247 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky DRIVING GEAR, BALANCER SHAFT0700-041101-00020 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 09 |
Název součástky Kód součástky DRIVE GEAR,BALANCE SHAFT0700-041101-00010 Alternativy: 0700-041101-10010 |
Cena 1 770 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky CONNECTING ROD ASSY0GQ0-041200-00011 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 10 |
Název součástky Kód součástky CONNECTING ROD ASSY0GQ0-041200-00021 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 11 |
Název součástky Kód součástky SHAFT,BALANCER0GQ0-160000-00020 Alternativy: 0GQ0-160000-00021 |
Cena 5 295 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky SHAFT,BALANCER0GQ0-160000-00010 Alternativy: 0GQ0-160000-00011 |
Cena 5 295 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky BLANCER SHAFT ASSY0GQ0-160000-00021 |
Cena 5 295 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky BLANCER SHAFT ASSY0GQ0-160000-00011 |
Cena 5 343 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky GEAR,BALANCE SHAFT0700-161000-00020 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 12 |
Název součástky Kód součástky GEAR,BALANCE SHAFT0700-161000-00010 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 12 |
Název součástky Kód součástky BLANCER SHAFT GEAR KIT0700-161000-00021 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 12 |
Název součástky Kód součástky BLANCER SHAFT GEAR KIT0700-161000-00011 |
Cena cena není stanovena | není skladem |
