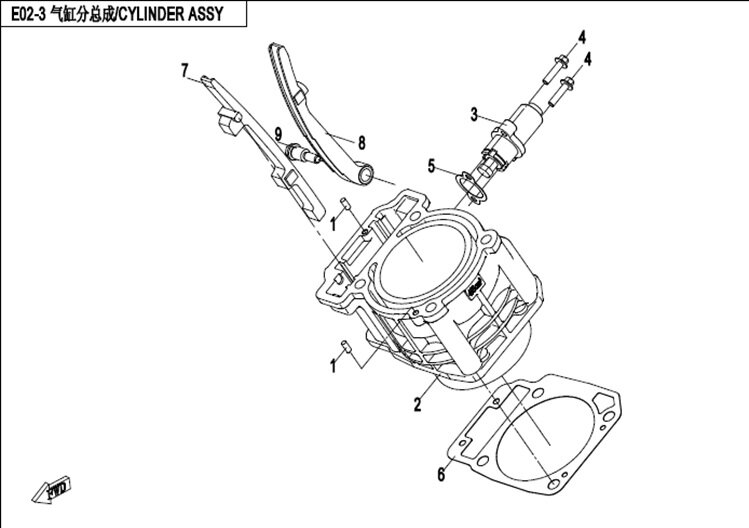

Tělo válce
Levý blok motoru (36)
Pravý blok motoru (25)
CVT blok (22)
Víko levého bloku motoru (24)
Víko hlavy válce (6)
Hlava válce (36)
Tělo válce (10)
Hlava válce + válec (4)
Vačková hřídel (10)
Magneto stator (5)
Kliková hřídel + písty (17)
Variátor CVT (9)
Převodovka I (17)
Převodovka II (27)
Převodovka III (33)
Olejová pumpa (16)
Vodní pumpa (11)
Startér (9)
Vzduchový filtr (16)
Elektrický systém EFI (13)
| Číslo na výkresu |
Název součástky Kód součástky |
Cena | |
|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky ROLLER NEEDLE P5×11.830406-00500 |
Cena 14,51 Kč | |
|
Číslo na výkresu 2-1 |
Název součástky Kód součástky CYLINDER BODY0GQ0-023100-00010 Alternativy: 0GQ0-023100-10010 |
Cena 4 120 Kč | |
|
Číslo na výkresu 2-2 |
Název součástky Kód součástky CYLINDER BODY0GQ0-023100-00020 Alternativy: 0GQ0-023100-10020 |
Cena 4 120 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky TENSIONER0GR0-023400 Alternativy: 0GR0-023400-00001 |
Cena 566 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky BOLT M6×250010-021017 Alternativy: 0010-021017-0010 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 5 |
Název součástky Kód součástky GASKET, TENSIONER0180-023003 |
Cena 14,51 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky GASKET,CYLINDER BODY0GR0-023001 |
Cena 14,51 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky UPPERGUIDE,CHAIN0GR0-023300 |
Cena 203 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky TENSION PLATE0GR0-023200 |
Cena 479 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky PIN SHAFT0700-024008 Alternativy: 0700-024008-00001 |
Cena 43,52 Kč |
