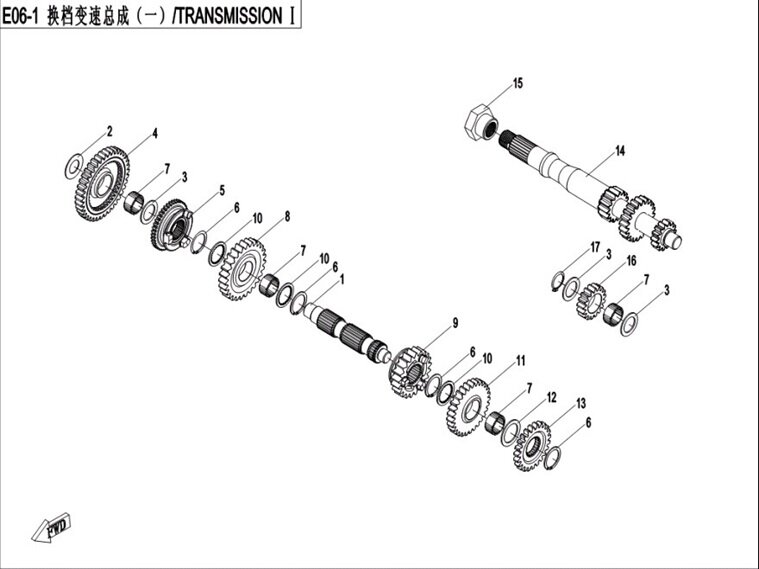

Převodovka I
Levý blok motoru (36)
Pravý blok motoru (25)
CVT blok (22)
Víko levého bloku motoru (24)
Víko hlavy válce (6)
Hlava válce (36)
Tělo válce (10)
Hlava válce + válec (4)
Vačková hřídel (10)
Magneto stator (5)
Kliková hřídel + písty (17)
Variátor CVT (9)
Převodovka I (17)
Převodovka II (27)
Převodovka III (33)
Olejová pumpa (16)
Vodní pumpa (11)
Startér (9)
Vzduchový filtr (16)
Elektrický systém EFI (13)
| Číslo na výkresu |
Název součástky Kód součástky |
Cena | |
|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky SECONDARY SHAFT, DRIVE0GR0-061001 |
Cena 1 262 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky WASHER 17.5×32×10800-061002 |
Cena 29,02 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky GASKET 20.5x30x1.50180-061012 |
Cena 29,02 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky DRIVEN GEAR, LOW RANGE0GR0-061200 |
Cena 2 031 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky SLIDE GEAR0GR0-061006-10000 |
Cena 1 132 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky CIRCLIP 250180-061007-0050 |
Cena 14,51 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky NEEDLE BEARING 20X25X120GR0-060100 |
Cena 102 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky GEAR,HIGHRANGE0GR0-061005 |
Cena 1 059 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky DRIVE GEAR,COUNTER0GR0-061004 Alternativy: 0GR0-061004-00001 |
Cena 972 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky Podložka0GR0-061008 |
Cena 43,52 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky GEAR,REVERSE0GR0-061003 |
Cena 972 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky WASHER 25×34×1.50GR0-061009-00001 |
Cena 43,52 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky GEAR,PARKING0GR0-061002 |
Cena 537 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky MAIN SHAFT0GR0-060001 |
Cena 3 961 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky NUT, MAIN DRIVE SHAFT0JY0-060001 Alternativy: 0JY0-060001-00001 |
Cena 131 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky INTERMEDIATE GEARSHAFT,REVERSE0GR0-060002 |
Cena 450 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky CIRCLIPS FOR SHAFT2030801-02005 |
Cena 14,51 Kč |
