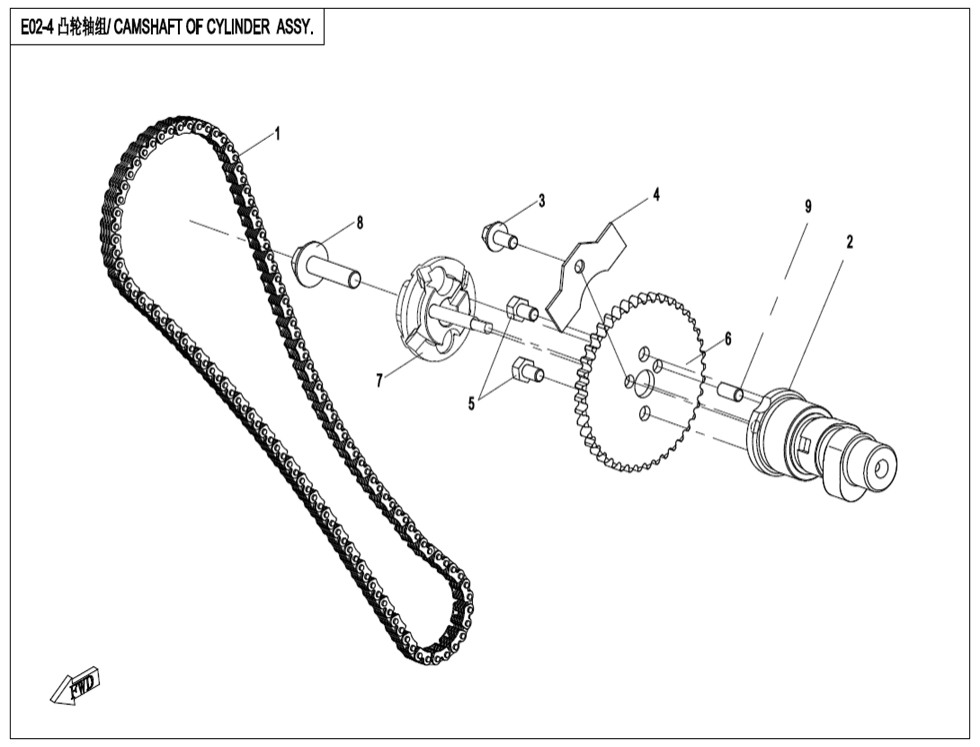

Vačková hřídel
Blok motoru (4)
Levý blok motoru (29)
Pravý blok motoru I (16)
Pravý blok motoru II (17)
CVT blok I (22)
CVT blok II (26)
Levý kryt motoru (25)
Hlava válce a válec (4)
Víko hlavy válce (5)
Hlava válce I (36)
Hlava válce II (37)
Tělo válce (12)
Vačková hřídel (9)
Stator I (5)
Stator II (5)
Kliková hřídel a písty (21)
Spojka a variátor CVT I (28)
Spojka a variátor CVT II (31)
Převodovka I (17)
Převodovka II (37)
Převodovka III (33)
Olejová pumpa (14)
Vodní pumpa (11)
Startér (7)
Sada těsnění (1)
Sada gufer (1)
| Číslo na výkresu |
Název součástky Kód součástky |
Cena | |
|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky TIMING CHAIN0800-024100 |
Cena 1 306 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky CAMSHAFT0GR0-024001 |
Cena 1 799 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky BOLT M6x120010-021019-0010 |
Cena 14,51 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky HOLDING STRIP, CAMSHAFT0800-024004 Alternativy: 0800-024004-10000 |
Cena 43,52 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky Šroub30004-060010130 Alternativy: 30004-060010150 |
Cena 14,51 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky TIMING DRIVEN SPROCKET0GR0-024002 |
Cena 334 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky STARTER DECOMPRESSOR0GR0-024200-10000 |
Cena 522 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky BOLT M8x320GR0-024003 Alternativy: 0GR0-024003-00001 |
Cena 29,02 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky DOWEL PIN, SPROCKET0800-024002 |
Cena 58,03 Kč |
