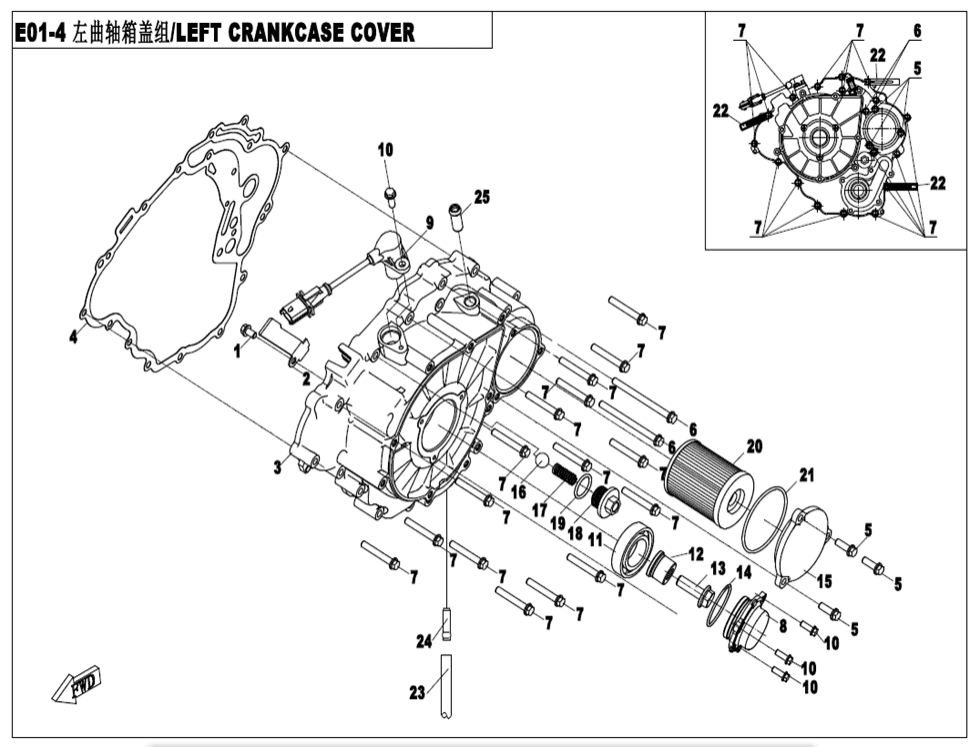

Levý kryt motoru
Blok motoru (4)
Levý blok motoru (29)
Pravý blok motoru I (16)
Pravý blok motoru II (17)
CVT blok I (22)
CVT blok II (26)
Levý kryt motoru (25)
Hlava válce a válec (4)
Víko hlavy válce (5)
Hlava válce I (36)
Hlava válce II (37)
Tělo válce (12)
Vačková hřídel (9)
Stator I (5)
Stator II (5)
Kliková hřídel a písty (21)
Spojka a variátor CVT I (28)
Spojka a variátor CVT II (31)
Převodovka I (17)
Převodovka II (37)
Převodovka III (33)
Olejová pumpa (14)
Vodní pumpa (11)
Startér (7)
Sada těsnění (1)
Sada gufer (1)
| Číslo na výkresu |
Název součástky Kód součástky |
Cena | |
|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky BOLT M6x100010-080010-0010 |
Cena 14,51 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky PLATE0GR0-014005 |
Cena 29,04 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky CRANKCASE COVER, LH0GR0-014001-10000 |
Cena 3 235 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky GASKET,LEFT CRANKCASE COVER0GR0-014002 Alternativy: 0GR0-014002-10000 |
Cena 145 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky BOLT M6×180010-023008-0010 |
Cena 14,51 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky BOLT M6×750A70-011005 Alternativy: 0A70-011005-00001 |
Cena 14,51 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky BOLT M6x400010-013009-0010 |
Cena 14,51 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky PLUG0GRA-014001 |
Cena 189 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky RPM SENSOR0800-014100 |
Cena 595 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky BOLT M6x160010-090005-0010 |
Cena 14,52 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky Ložisko30400-02800 |
Cena 377 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky SLEEVE, TIGHTENING0800-014008 |
Cena 87,05 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky BOLT M12×1.25×350800-014009 Alternativy: 0800-014009-00001 |
Cena 43,52 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky O-SEAL RING 48X2.50GRA-014003 |
Cena 72,54 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky FILTER CAP0800-014002 Alternativy: 0800-014002-00001 |
Cena 189 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky STEEL BALL3120015 |
Cena 14,51 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky SPRING,RELIEF VALVE0700-012603-1000 |
Cena 72,54 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky SCREW PLUG,RELIEF VALVE0GR0-014003 |
Cena 102 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky O-SEAL RING 19×2.50180-332004 |
Cena 14,51 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky OIL FILTER, ENGINE0800-011300-0004 |
Cena 435 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky O-SEAL RING 63×2.50800-014003 |
Cena 43,52 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky WIRE CLAMP0180-014010 |
Cena 14,51 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky OVERFLOW HOSE0800-014013 |
Cena 29,02 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky PIPE JOINT01A0-022102 |
Cena 43,52 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky JOINT , BREATHER HOSE0010-013006-0010 |
Cena 43,52 Kč |
