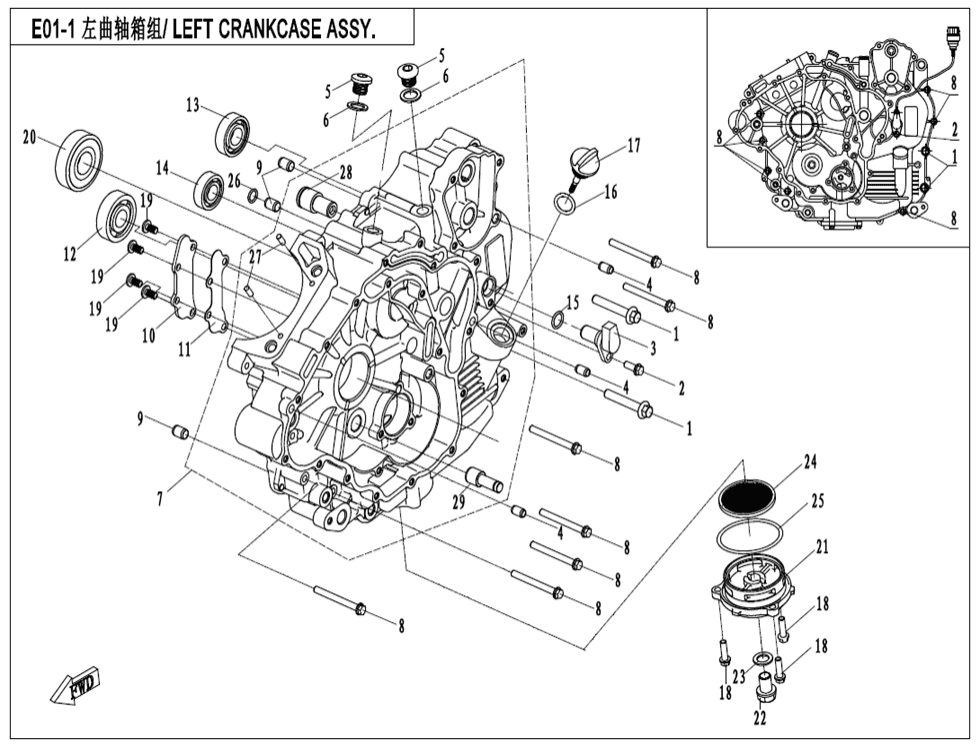

Levý blok motoru
Blok motoru (4)
Levý blok motoru (29)
Pravý blok motoru I (16)
Pravý blok motoru II (17)
CVT blok I (22)
CVT blok II (26)
Levý kryt motoru (25)
Hlava válce a válec (4)
Víko hlavy válce (5)
Hlava válce I (36)
Hlava válce II (37)
Tělo válce (12)
Vačková hřídel (9)
Stator I (5)
Stator II (5)
Kliková hřídel a písty (21)
Spojka a variátor CVT I (28)
Spojka a variátor CVT II (31)
Převodovka I (17)
Převodovka II (37)
Převodovka III (33)
Olejová pumpa (14)
Vodní pumpa (11)
Startér (7)
Sada těsnění (1)
Sada gufer (1)
| Číslo na výkresu |
Název součástky Kód součástky |
Cena | |
|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky BOLT M8×500040-012006-0010 |
Cena 43,52 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky BOLT M6x160010-090005-0010 |
Cena 14,52 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky SPEED SENSOR0GR0-011020 |
Cena 1 683 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky DOWEL PIN φ8×140010-080008 |
Cena 14,51 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky BOLT M14*1.5*120GR0-011003 |
Cena 43,52 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky GASKET 140180-011006 |
Cena 29,02 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky LEFT CRANKCASE COMP.0GR0-011100 Alternativy: 0GR0-011100-00001 |
Cena 10 620 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky BOLT M6×600010-011017-0010 |
Cena 14,52 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky DOWEL PIN φ10×140010-021005 |
Cena 14,51 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky OIL RAIL COVER PLATE0GR0-011002 |
Cena 87,12 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky PAPER WASHER, OIL RAIL0GR0-011004 |
Cena 14,51 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky Ložisko30499-01700 |
Cena 435 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky BEARING 620330400-01704 |
Cena 392 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky Ložisko30499-01500 |
Cena 203 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky O-SEAL RING 13x201A0-013005 |
Cena 14,51 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky O-SEAL RING 18x3.550110-013030 |
Cena 14,51 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky DIPSTICK, ENGINE OIL0GR0-011005 |
Cena 72,54 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky BOLT M6x200010-023010-0010 |
Cena 14,51 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky Šroub (vrut)30105-060012420 Alternativy: 30105-060012410 |
Cena 14,51 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky Ložisko30400-02201 |
Cena 421 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky PLATE,OIL STRAINER0GR0-011001 |
Cena 377 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky BOLT PLUG, OIL DRAIN M12×1.5×150110-013005-0010 Alternativy: 0110-013005-00001 |
Cena 29,02 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky WASHER 120010-021014 |
Cena 29,02 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky OIL STRAINER0GR0-011010 |
Cena 145 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky O-SEAL RING 63×2.50800-014003 |
Cena 43,52 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky O-Kroužek30502-010000N |
Cena 14,51 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky ROLLER NEEDLE P5×11.830406-00500 |
Cena 14,51 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky INTERMEDIATE GEAR SHAFT, REVERSE0GR0-011103 |
Cena 189 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky DUAL GEAR SHAFT,OIL PUMP0GR0-011102 |
Cena 218 Kč |
