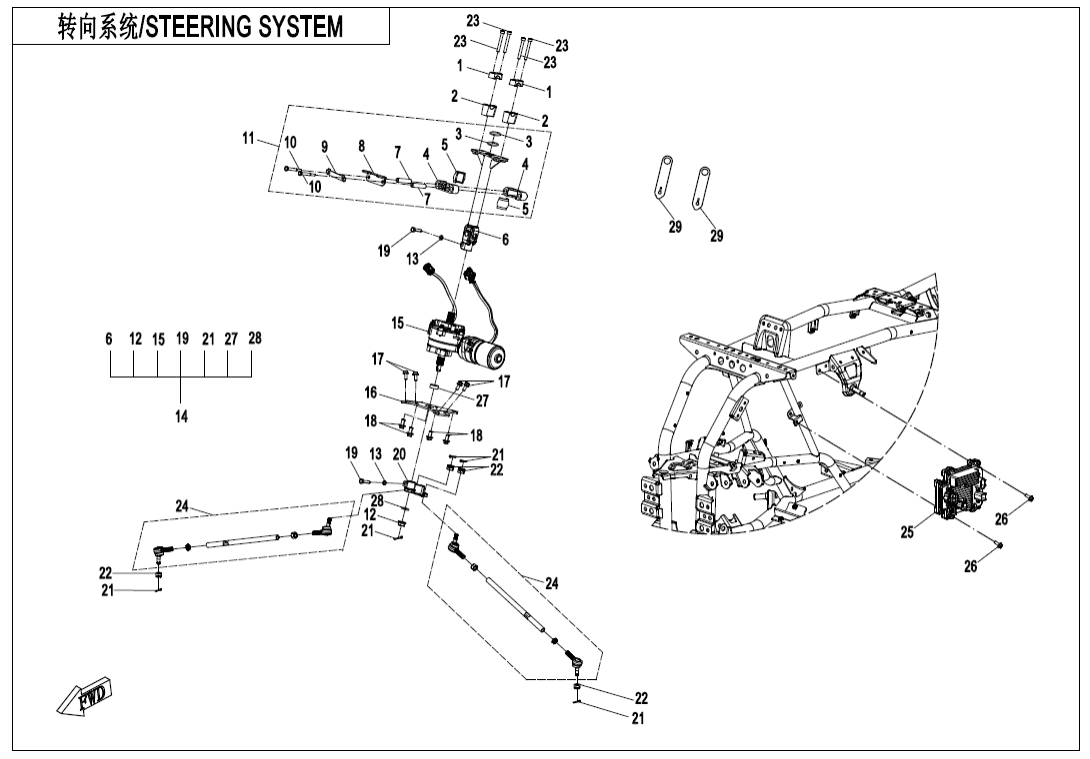

F10‑2-B STEERING SYSTEM(EPS)
F00‑1 ENGINE MOUNTING PARTS (11)
F00‑2 CVT AIR PIPE (13)
F01 LOCK KIT (2)
F02 MUFFLER (37)
F03 FRAME (18)
F04‑1 FRONT PLASTICS (14)
F04‑2 FRONT PLASTICS (17)
F04‑3 MIDDLE PLASTICS (25)
F04‑4 MIDDLE PLASTICS (14)
F04‑5 REAR PLASTICS (32)
F04‑6 BOTTOM PLASTICS (10)
F05 FRONT SUSPENSION (20)
F06 REAR SUSPENSION (24)
F07‑A FRONT WHEEL(ALUMINUM) (12)
F07‑B FRONT WHEEL(STEEL) (12)
F08‑V2 BRAKE SYSTEM (51)
F08‑V3 BRAKE SYSTEM (51)
F10‑1 HANDLEBAR (14)
F10‑2-A STEERING SYSTEM (21)
F10‑2-B STEERING SYSTEM(EPS) (30)
F10‑3 HAND GUARD (21)
F11‑A REAR WHEEL(ALUMINUM) (12)
F11‑B REAR WHEEL((STEEL)) (12)
F12 FUEL TANK (24)
F13 SEAT (4)
F14 RACK (4)
F15‑1 ELECTRIC SYSTEM (52)
F15‑2 TOWING WINCH (16)
F15‑4 ELECTRIC SYSTEM(LOF) (4)
F16 LIGHTS (11)
F17 DASHBOARD (6)
F18 COOLING SYSTEM (30)
F19‑1-A DECAL KITS(EU167, INJECTED PEARL WHITE_LAVA ORANGE) (10)
F19‑1-B DECAL KITS(EU167, CM DARK GREEN) (10)
F19‑1-C DECAL KITS(EU167, CM EXPLORE BLUE) (10)
F19‑2-A‑V2 WARNING DECAL(EU167) (18)
F20 TOOLS (1)
F23 BUMPER (11)
F27 FRONT CV SHAFT (3)
F28 REAR CV SHAFT (4)
F30 DRIVETRAIN SYSTEM (20)
F31 FRONT AXLE (76)
F32 GEAR SHIFTING (20)
F33‑A REAR AXLE(WITHOUT DIFFERENTIAL) (59)
F33‑B REAR AXLE(WITH DIFFERENTIAL) (73)
F38‑A OWNER\'S MANUAL (1)
F38‑B OWNER\'S MANUAL(GERMAN) (1)
F40 TOWBAR (12)
F41 AIR FILTER ASSY (18)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky HANDLEBAR BLOCK9DSV-100001-6K01 |
Počet 2 | Cena 407 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky LOWER BLOCK, HANDLEBAR9DQV-100004-3000 |
Počet 2 | Cena 174 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky O-Kroužek30502-032800N |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky OUTER BUSHING, STEERING SHAFT SPHERICAL7020-100601-00001 |
Počet 2 | Cena 145 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky INNER BUSHING,STEERING SHAFT SPHERICAL7020-100602 |
Počet 2 | Cena 232 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky STEERING SHAFT, EPS9DQV-101200-3100 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 07 |
Název součástky Kód součástky Pouzdro7020-100604-00001 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky LINKING PLATE ASSY.7020-100610-10000 |
Počet 1 | Cena 87,05 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky LOCKING PIECE7020-100603 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky Šroub30003-080075810 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky BUSHING，STEERING SHAFT7020-1006A0 |
Počet 1 | Cena 1 074 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky Matice30204-122810 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky Podložka30303-080110 Alternativy: 30303-080112 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 14 |
Název součástky Kód součástky EPS STEERING ASSY9DQV-1508B0 |
Počet 1 | Cena 36 053 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky EPS DRIVER9CR6-103300-30000 |
Počet 1 | Cena 19 101 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky BRACKET, EPS9DQV-100001-3100 |
Počet 1 | Cena 450 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky Šroub30006-080025810 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky Šroub30006-100020810 Alternativy: 30006-102020810 |
Počet 4 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 19 |
Název součástky Kód součástky BOLT M8X359CR6-102003 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky EPS STEERING ARM9DQV-100006-3100 |
Počet 1 | Cena 813 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky COTTER PIN30903-0201610 |
Počet 5 | Cena 14,51 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky 1-TYPE NUT9010-100002 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky Šroub (vrut)30102-080065810 |
Počet 4 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 24 |
Název součástky Kód součástky STEERING ROD9DQV-100530-3000 |
Počet 2 | Cena 2 338 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky EPS CONTROLLER9DQV-150810-3100-10 |
Počet 1 | Cena 15 914 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky EPS CONTROLLER9DQV-150810-4200 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 26 |
Název součástky Kód součástky BOLT M6x1230006-060012810 Alternativy: 30006-060012870 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky SPLINE SLEEVE9CR6-103003 |
Počet 1 | Cena 72,54 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky Podložka30306-120112 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky TIE BAND, CLUTCH6KJ0-100002 |
Počet 2 | Cena 29,02 Kč |
