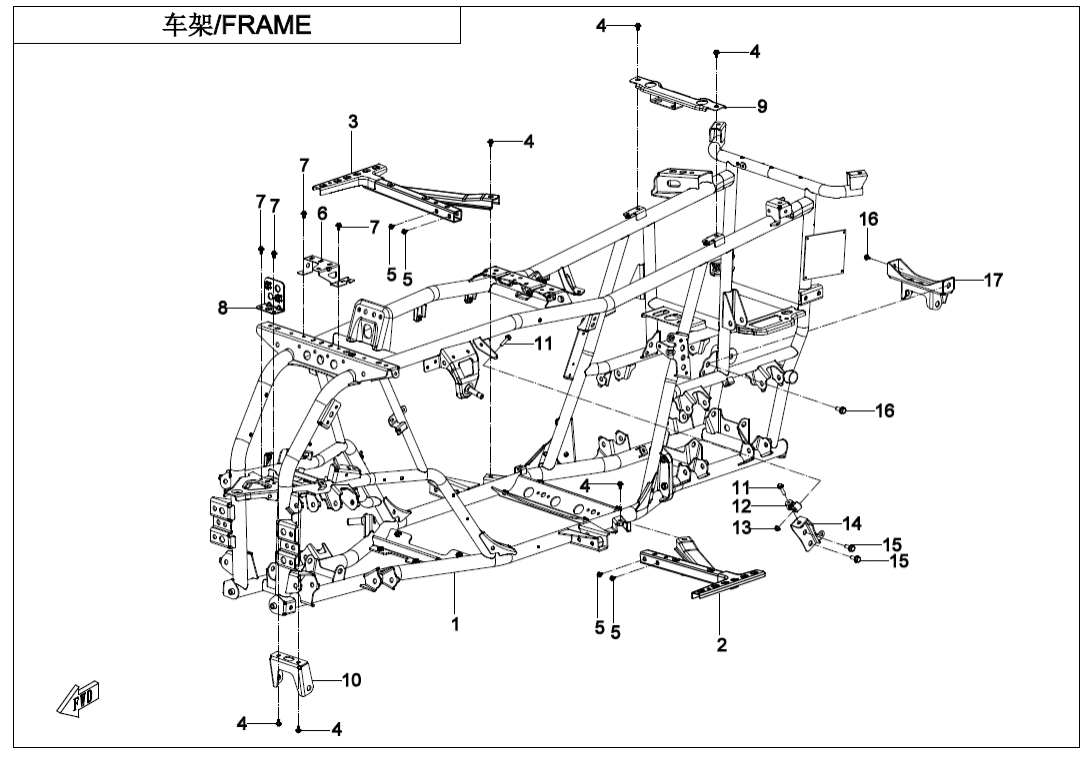

F03 FRAME
F00‑1 ENGINE MOUNTING PARTS (11)
F00‑2 CVT AIR PIPE (13)
F01 LOCK KIT (2)
F02 MUFFLER (37)
F03 FRAME (18)
F04‑1 FRONT PLASTICS (14)
F04‑2 FRONT PLASTICS (17)
F04‑3 MIDDLE PLASTICS (25)
F04‑4 MIDDLE PLASTICS (14)
F04‑5 REAR PLASTICS (32)
F04‑6 BOTTOM PLASTICS (10)
F05 FRONT SUSPENSION (20)
F06 REAR SUSPENSION (24)
F07‑A FRONT WHEEL(ALUMINUM) (12)
F07‑B FRONT WHEEL(STEEL) (12)
F08‑V2 BRAKE SYSTEM (51)
F08‑V3 BRAKE SYSTEM (51)
F10‑1 HANDLEBAR (14)
F10‑2-A STEERING SYSTEM (21)
F10‑2-B STEERING SYSTEM(EPS) (30)
F10‑3 HAND GUARD (21)
F11‑A REAR WHEEL(ALUMINUM) (12)
F11‑B REAR WHEEL((STEEL)) (12)
F12 FUEL TANK (24)
F13 SEAT (4)
F14 RACK (4)
F15‑1 ELECTRIC SYSTEM (52)
F15‑2 TOWING WINCH (16)
F15‑4 ELECTRIC SYSTEM(LOF) (4)
F16 LIGHTS (11)
F17 DASHBOARD (6)
F18 COOLING SYSTEM (30)
F19‑1-A DECAL KITS(EU167, INJECTED PEARL WHITE_LAVA ORANGE) (10)
F19‑1-B DECAL KITS(EU167, CM DARK GREEN) (10)
F19‑1-C DECAL KITS(EU167, CM EXPLORE BLUE) (10)
F19‑2-A‑V2 WARNING DECAL(EU167) (18)
F20 TOOLS (1)
F23 BUMPER (11)
F27 FRONT CV SHAFT (3)
F28 REAR CV SHAFT (4)
F30 DRIVETRAIN SYSTEM (20)
F31 FRONT AXLE (76)
F32 GEAR SHIFTING (20)
F33‑A REAR AXLE(WITHOUT DIFFERENTIAL) (59)
F33‑B REAR AXLE(WITH DIFFERENTIAL) (73)
F38‑A OWNER\'S MANUAL (1)
F38‑B OWNER\'S MANUAL(GERMAN) (1)
F40 TOWBAR (12)
F41 AIR FILTER ASSY (18)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky Sestava rámu9DQV-031000-3001-01 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 01 |
Název součástky Kód součástky FRAME ASSY9DQV-031000-3002-01 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 02 |
Název součástky Kód součástky LH FRONT FOOT PEDAL ASSY9DQV-030300-3000 |
Počet 1 | Cena 1 234 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky RH FRONT FOOT PEDAL ASSY9DQV-030400-3000 |
Počet 1 | Cena 1 234 Kč | není skladem |
|
Číslo na výkresu 04 |
Název součástky Kód součástky Šroub30006-080016810 |
Počet 6 | Cena 14,51 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky BOLT M8x4530006-080045810 |
Počet 4 | Cena 29,04 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky BRACKET, CVT AIR INLET PIPE9DQV-030003-3000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 07 |
Název součástky Kód součástky BOLT M6x1230006-060012810 Alternativy: 30006-060012870 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky BRACKET, BRAKE VALVE9DQV-030030-3000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 09 |
Název součástky Kód součástky BRACKET, SEAT9DQV-030120-3000 |
Počet 1 | Cena 276 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky UPPER BRACKET, FRONT GEAR CASE9DQV-030010-3000 |
Počet 1 | Cena 232 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky Šroub30006-080040810 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky CONNECTING PARTS, ENGINE UPPER BRACKET7020-000160 |
Počet 1 | Cena 290 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky NUT M830204-080810 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky UPPER BRACKET, ENGINE9DQV-030040-3000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 15 |
Název součástky Kód součástky Šroub30006-103020810 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky Šroub (vrut)30102-102020810 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky UPPER BRACKET, REAR GEAR CASE9DQV-030090-3000 |
Počet 1 | Cena 595 Kč |
