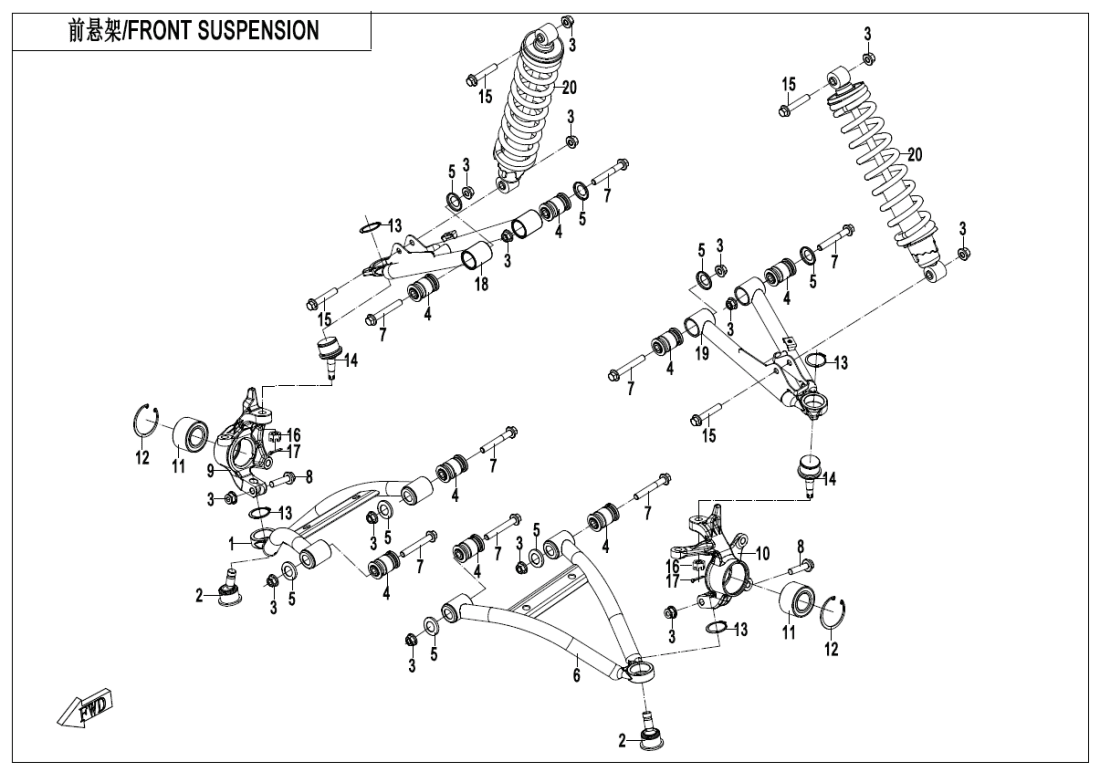

F05 FRONT SUSPENSION
F00‑1 ENGINE MOUNTING PARTS (11)
F00‑2 CVT AIR PIPE (13)
F01 LOCK KIT (2)
F02 MUFFLER (38)
F03 FRAME (22)
F04‑1 FRONT PLASTICS (14)
F04‑2 FRONT PLASTICS (17)
F04‑3 MIDDLE PLASTICS (26)
F04‑4 MIDDLE PLASTICS (18)
F04‑5 REAR PLASTICS (34)
F04‑6 BOTTOM PLASTICS (11)
F05 FRONT SUSPENSION (20)
F06 REAR SUSPENSION (24)
F07‑A FRONT WHEEL(ALUMINUM) (12)
F07‑B FRONT WHEEL(STEEL) (12)
F08‑V2 BRAKE SYSTEM (52)
F08‑V3 BRAKE SYSTEM (52)
F10‑1 HANDLEBAR (13)
F10‑2-A STEERING SYSTEM (21)
F10‑2-B STEERING SYSTEM(EPS) (30)
F10‑3 HAND GUARD (21)
F11‑A REAR WHEEL(ALUMINUM) (12)
F11‑B REAR WHEEL((STEEL)) (12)
F12 FUEL TANK (24)
F13 SEAT (4)
F14‑V1 RACK (10)
F14‑V2 RACK (10)
F15‑1 ELECTRIC SYSTEM (53)
F15‑2 TOWING WINCH (16)
F15‑4 ELECTRIC SYSTEM(LOF) (4)
F16 LIGHTS (11)
F17 DASHBOARD (6)
F18 COOLING SYSTEM (30)
F19‑1-A DECAL KITS(EU167,INJECTED PEARL WHITE, LAVA ORANGE) (10)
F19‑1-B DECAL KITS(EU167, CM DARK GREEN) (10)
F19‑1-C DECAL KITS(EU167, CM EXPLORE BLUE) (10)
F19‑2-A‑V2 WARNING DECAL(EU167) (18)
F19‑2-B WARNING DECAL(Turkey) (13)
F20 TOOLS (1)
F23 BUMPER (11)
F27 FRONT CV SHAFT (3)
F28 REAR CV SHAFT (4)
F30 DRIVETRAIN SYSTEM (20)
F31 FRONT AXLE (76)
F32 GEAR SHIFTING (20)
F33‑A REAR AXLE(WITHOUT DIFFERENTIAL) (59)
F33‑B REAR AXLE(WITH DIFFERENTIAL) (73)
F38‑A OWNER\'S MANUAL (1)
F38‑B OWNER\'S MANUAL(GERMAN) (1)
F40 TOWBAR (12)
F41 AIR FILTER ASSY (18)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky FRONT RH LOWER SWING ARM ASSY9DQV-050410-3001 |
Počet 1 | Cena 1 243 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky LH STEERING KNUCKLE9DQV-050701-3000 |
Počet 1 | Cena 1 942 Kč | není skladem |
|
Číslo na výkresu 11 |
Název součástky Kód součástky BEARING, HUB9GQ0-050710 |
Počet 2 | Cena 684 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky CIRCLIP FOR HOLE 5530800-05505 |
Počet 2 | Cena 31,07 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky CIRCLIPS FOR SHAFT 3430801-03405 |
Počet 4 | Cena 15,54 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky TOP BALL PIN9010-050700-1000 Alternativy: 9010-050700 |
Počet 2 | Cena 901 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky Šroub30006-102055810 |
Počet 4 | Cena 58,03 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky 1-TYPE NUT9010-100002 |
Počet 2 | Cena 46,61 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky COTTER PIN30903-0201610 |
Počet 2 | Cena 15,54 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky FRONT RH UPPER SWING ARM ASSY9DQV-050310-3000 |
Počet 1 | Cena 1 290 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky FRONT LH UPPER SWING ARM ASSY9DQV-050110-3000 |
Počet 1 | Cena 1 290 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky LOWER BALL PIN ASSY.9010-050800-20000 |
Počet 2 | Cena 901 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky FRONT SHOCK ABSORBER ASSY9DQV-050500-3000 |
Počet 2 | Cena 3 698 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky NUT M10x1.2530204-102810 |
Počet 14 | Cena 15,54 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky DAMPING SLEEVE ASSY9DQV-050900-3000 |
Počet 8 | Cena 131 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky CAP, CUSHION SLEEVE9DSV-050900-6K00 |
Počet 8 | Cena 31,07 Kč | není skladem |
|
Číslo na výkresu 6 |
Název součástky Kód součástky FRONT LH LOWER SWING ARM ASSY9DQV-050210-3001 |
Počet 1 | Cena 1 243 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky Šroub30006-102070810 |
Počet 8 | Cena 31,07 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky Šroub30006-102040810 |
Počet 2 | Cena 31,07 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky RH STEERING KNUCKLE9DQV-050801-3000 |
Počet 1 | Cena 1 942 Kč |
