T3B (2022)

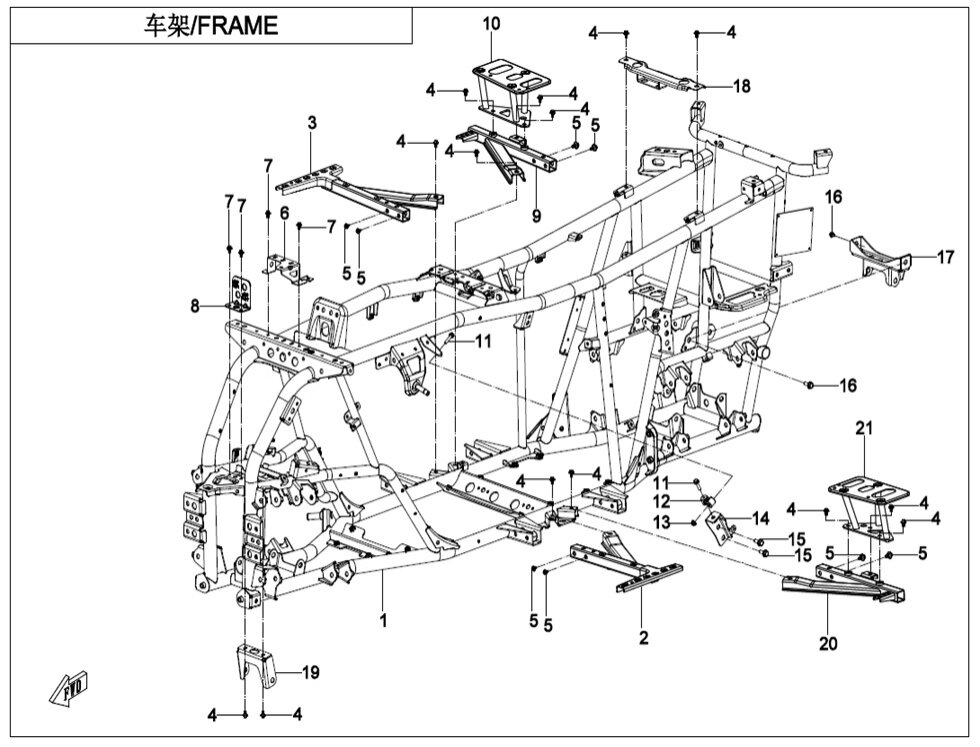

CF400ATR‑3S/3L

T3B (2022)
Číslo
na výkresu
Název součástky
Kód součástky
Cena
Číslo
na výkresu
01
Název součástky
Kód součástky

Sestava rámu

9CQV-031000-3000-01

Cena cena není stanovena není skladem
Číslo
na výkresu
01
Název součástky
Kód součástky

Sestava rámu

9CQV-031000-3001-01

Cena 41 861
 ks
Číslo
na výkresu
02
Název součástky
Kód součástky

LH FRONT FOOT PEDAL ASSY

9DQV-030300-3000

Cena 1 234
 ks
Číslo
na výkresu
03
Název součástky
Kód součástky

RH FRONT FOOT PEDAL ASSY

9DQV-030400-3000

Cena 1 234  není skladem
Číslo
na výkresu
04
Název součástky
Kód součástky

Šroub

30006-080016810

Cena 14,51
 ks
Číslo
na výkresu
05
Název součástky
Kód součástky

BOLT M8x45

30006-080045810

Cena cena není stanovena není skladem
Číslo
na výkresu
06
Název součástky
Kód součástky

BRACKET, CVT AIR INLET PIPE

9DQV-030003-3000

Cena cena není stanovena není skladem
Číslo
na výkresu
07
Název součástky
Kód součástky

BOLT M6x12

30006-060012810

Alternativy: 30006-060012870

Cena 14,51
 ks
Číslo
na výkresu
08
Název součástky
Kód součástky

BRACKET, BRAKE VALVE

9DQV-030030-3000

Cena cena není stanovena není skladem
Číslo
na výkresu
09
Název součástky
Kód součástky

RH REAR LOWER FOOTREST ASSY

9CQV-030200-3000

Cena 1 060
 ks
Číslo
na výkresu
10
Název součástky
Kód součástky

RH REAR UPPER FOOTREST ASSY

9CQV-030400-3000

Cena 813
 ks
Číslo
na výkresu
11
Název součástky
Kód součástky

Šroub

30006-080040810

Cena 29,02
 ks
Číslo
na výkresu
12
Název součástky
Kód součástky

CONNECTING PARTS, ENGINE UPPER BRACKET

7020-000160

Cena 290
 ks
Číslo
na výkresu
13
Název součástky
Kód součástky

NUT M8

30204-080810

Cena 14,51
 ks
Číslo
na výkresu
14
Název součástky
Kód součástky

UPPER BRACKET, ENGINE

9DQV-030040-3000

Cena cena není stanovena není skladem
Číslo
na výkresu
15
Název součástky
Kód součástky

Šroub

30006-103020810

Cena 29,02
 ks
Číslo
na výkresu
16
Název součástky
Kód součástky

Šroub (vrut)

30102-102020810

Cena 29,02
 ks
Číslo
na výkresu
17
Název součástky
Kód součástky

UPPER BRACKET, REAR GEAR CASE

9DQV-030090-3000

Cena 595
 ks
Číslo
na výkresu
18
Název součástky
Kód součástky

BRACKET, SEAT

9DQV-030120-3000

Cena 276
 ks
Číslo
na výkresu
19
Název součástky
Kód součástky

UPPER BRACKET, FRONT GEAR CASE

9DQV-030010-3000

Cena 232
 ks
Číslo
na výkresu
20
Název součástky
Kód součástky

LH REAR LOWER FOOTREST ASSY

9CQV-030100-3000

Cena 1 074
 ks
Číslo
na výkresu
21
Název součástky
Kód součástky

LH REAR UPPER FOOTREST ASSY

9CQV-030300-3000

Cena cena není stanovena není skladem
