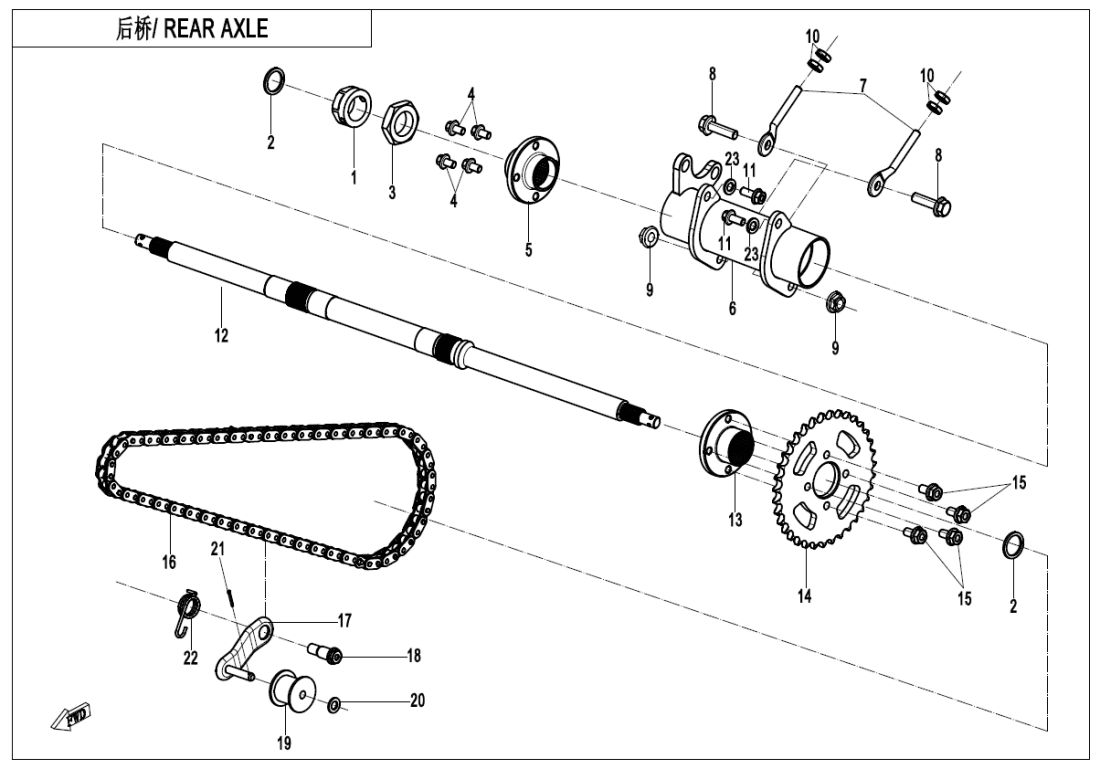

F33‑B-V2 REAR AXLE(BOLT REGULATING)
F00 ENGINE MOUNTING PARTS (4)
F01‑V1 LOCK KIT (2)
F01‑V2 LOCK KIT (3)
F02 MUFFLER (11)
F03‑V1 FRAME (12)
F03‑V2 FRAME (12)
F04‑1 FRONT PLASTICS (13)
F04‑2 MIDDLE PLASTICS (16)
F04‑3 REAR PLASTICS (8)
F05 FRONT SUSPENSION (19)
F06‑A REAR SUSPENSION(CAM ADJUSTMENT) (14)
F06‑B REAR SUSPENSION(BOLT ADJUSTMENT) (13)
F07 FRONT WHEEL (11)
F08‑A BRAKE SYSTEM(CAM ADJUSTMENT) (26)
F08‑B BRAKE SYSTEM(BOLT ADJUSTMENT) (22)
F10‑V1 STEERING SYSTERM (31)
F10‑V2 STEERING SYSTERM (33)
F11 REAR WHEEL (9)
F12 FUEL TANK (10)
F13 SEAT SYSTEM (2)
F15‑1 ELECTRIC SYSTEM (23)
F16 LIGHTS (2)
F17 DASHBOARD (4)
F18 COOLING SYSTEM (10)
F19‑1-A‑V1 WARNING DECAL(CE) (10)
F19‑1-A‑V2 WARNING DECAL(CE) (11)
F19‑1-C‑V1 WARNING DECAL(BRAZIL) (6)
F19‑1-C‑V2 WARNING DECAL(BRAZIL) (7)
F19‑1-D WARNING DECAL(CN) (5)
F19‑2-A DECAL KITS(ROCKET RED) (17)
F19‑2-B DECAL KITS(BAJA BLUE) (17)
F19‑2-C DECAL,2023(ROCKET RED) (17)
F19‑2-D DECAL,2023(BAJA BLUE) (17)
F20 TOOLS (3)
F23‑A BUMPER(CAM REGULATING) (5)
F23‑B BUMPER(BOLT REGULATING) (4)
F32 GEAR SHIFTING (1)
F33‑A-V1 REAR AXLE(CAM REGULATING) (24)
F33‑A-V2 REAR AXLE(CAM REGULATING) (24)
F33‑B-V1 REAR AXLE(BOLT REGULATING) (23)
F33‑B-V2 REAR AXLE(BOLT REGULATING) (24)
F38‑A OWNER\'S MANUAL(CHINESE) (1)
F38‑B OWNER\'S MANUAL(CE) (2)
F38‑C OWNER\'S MANUAL(GERMAN) (1)
F41 AIR FILTER (16)
F80 FLAGPOLE KIT (0)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky LOCK NUT 29RHV-330104-1001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 10 |
Název součástky Kód součástky NUT M830200-080810 |
Počet 4 | Cena 29,02 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky Šroub30006-102025810 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky REAR GEAR CASE CORE SHAFT9RHV-330103-1200 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 13 |
Název součástky Kód součástky SPROCKET BRACKET9RHV-330107-1000 |
Počet 1 | Cena 697 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky BIG SPROCKET9RHV-332001-1200 |
Počet 1 | Cena 929 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky Šroub30023-080016810 |
Počet 4 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 16 |
Název součástky Kód součástky CHAIN3120948 |
Počet 1 | Cena 711 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky TENSIONER BRACKET9RHV-332110-1000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 18 |
Název součástky Kód součástky BOLT, SIDE STANDA000-030006 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky TENSION WHEEL ASSY9RHV-332100-1200 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 2 |
Název součástky Kód součástky LIMIT WASHER9RHV-330108-1000 |
Počet 2 | Cena 43,56 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky LIMIT WASHER9RHV-330108-1001 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 20 |
Název součástky Kód součástky Podložka30306-080112 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky COTTER PIN30903-0201610 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky TENSIONER SPRING9RHV-332102-1000 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky Podložka30303-100112 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 3 |
Název součástky Kód součástky LOCK NUT 19RHV-330102-1000 |
Počet 1 | Cena 102 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky BOLT30023-080012810 |
Počet 4 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 5 |
Název součástky Kód součástky BRAKE DISC BRACKET9RHV-330105-1000 |
Počet 1 | Cena 697 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky REAR GEAR CASE ASSY9RHV-330200-1200 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 7 |
Název součástky Kód součástky CHAIN ADJUSTER9RHV-330115-1200 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 8 |
Název součástky Kód součástky Šroub30006-102030810 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky Matice30204-102110 Alternativy: 30204-102810 |
Počet 2 | Cena 14,51 Kč |
