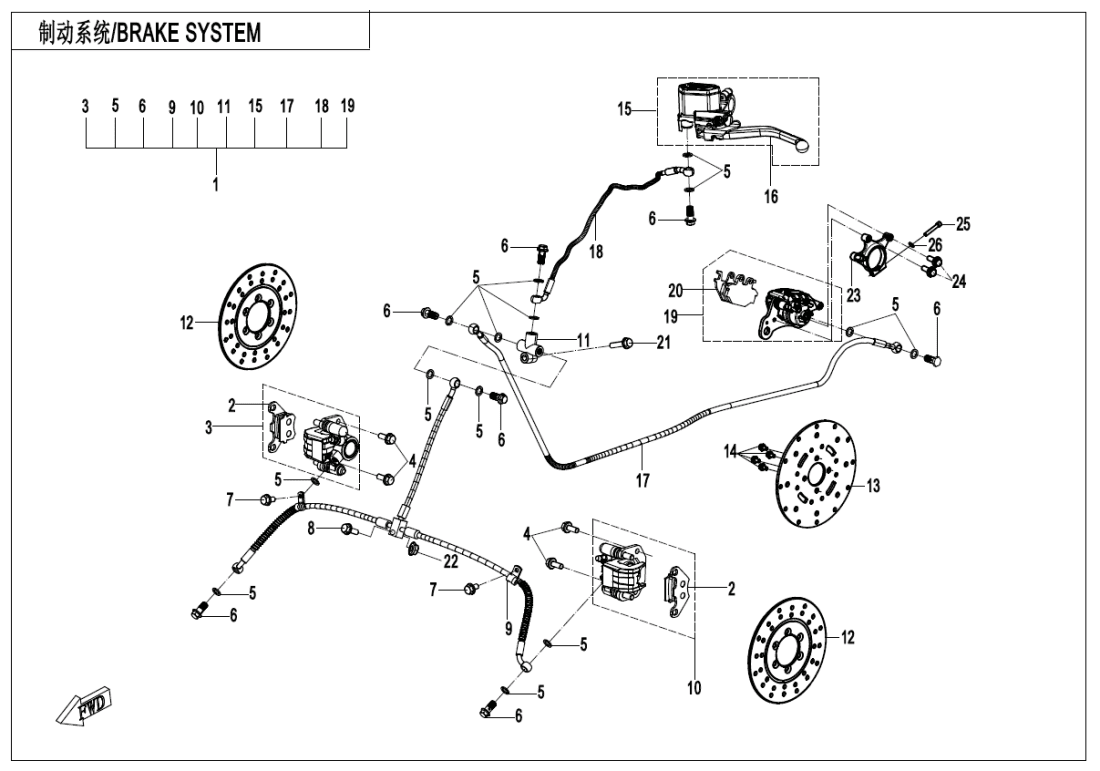

F08‑A BRAKE SYSTEM(CAM ADJUSTMENT)
F00 ENGINE MOUNTING PARTS (4)
F01‑V1 LOCK KIT (2)
F01‑V2 LOCK KIT (3)
F02 MUFFLER (11)
F03‑V1 FRAME (12)
F03‑V2 FRAME (12)
F04‑1 FRONT PLASTICS (13)
F04‑2 MIDDLE PLASTICS (16)
F04‑3 REAR PLASTICS (8)
F05 FRONT SUSPENSION (19)
F06‑A REAR SUSPENSION(CAM ADJUSTMENT) (14)
F06‑B REAR SUSPENSION(BOLT ADJUSTMENT) (13)
F07 FRONT WHEEL (11)
F08‑A BRAKE SYSTEM(CAM ADJUSTMENT) (26)
F08‑B BRAKE SYSTEM(BOLT ADJUSTMENT) (22)
F10‑V1 STEERING SYSTERM (31)
F10‑V2 STEERING SYSTERM (33)
F11 REAR WHEEL (9)
F12 FUEL TANK (10)
F13 SEAT SYSTEM (2)
F15‑1 ELECTRIC SYSTEM (23)
F16 LIGHTS (2)
F17 DASHBOARD (4)
F18 COOLING SYSTEM (10)
F19‑1-A‑V1 WARNING DECAL(CE) (10)
F19‑1-A‑V2 WARNING DECAL(CE) (11)
F19‑1-C‑V1 WARNING DECAL(BRAZIL) (6)
F19‑1-C‑V2 WARNING DECAL(BRAZIL) (7)
F19‑1-D WARNING DECAL(CN) (5)
F19‑2-A DECAL KITS(ROCKET RED) (17)
F19‑2-B DECAL KITS(BAJA BLUE) (17)
F19‑2-C DECAL,2023(ROCKET RED) (17)
F19‑2-D DECAL,2023(BAJA BLUE) (17)
F20 TOOLS (3)
F23‑A BUMPER(CAM REGULATING) (5)
F23‑B BUMPER(BOLT REGULATING) (4)
F32 GEAR SHIFTING (1)
F33‑A-V1 REAR AXLE(CAM REGULATING) (24)
F33‑A-V2 REAR AXLE(CAM REGULATING) (24)
F33‑B-V1 REAR AXLE(BOLT REGULATING) (23)
F33‑B-V2 REAR AXLE(BOLT REGULATING) (24)
F38‑A OWNER\'S MANUAL(CHINESE) (1)
F38‑B OWNER\'S MANUAL(CE) (2)
F38‑C OWNER\'S MANUAL(GERMAN) (1)
F41 AIR FILTER (16)
F80 FLAGPOLE KIT (0)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky HYDRAULIC BRAKE ASSY9RHV-081000-2100-M1 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 10 |
Název součástky Kód součástky LH LOWER PUMP ASSY9RHV-081400-1000-M1 |
Počet 1 | Cena 1 597 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky T-JOINT9RHV-081000-1200-20 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 12 |
Název součástky Kód součástky FRONT BRAKE DISC9RHV-081001-1000 |
Počet 2 | Cena 566 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky REAR BRAKE DISC9RHV-081002-1000 |
Počet 1 | Cena 653 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky Šroub30006-080012810 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky REAR HAND BRAKE UPPER PUMP ASSY9RHV-081300-1000-M1 |
Počet 1 | Cena 1 713 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky LEVER9RHV-081300-1000-27 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 17 |
Název součástky Kód součástky BRAKE HOSE ASSY 39RHV-081030-2100-M1 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 18 |
Název součástky Kód součástky BRAKE HOSE ASSY 19RHV-081010-1200-M1 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 19 |
Název součástky Kód součástky REAR LOWER PUMP ASSY9RHV-081200-1000-M1 |
Počet 1 | Cena 2 004 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky FRONT BRAKE PAD ASSY9RHV-0813A0 |
Počet 2 | Cena 247 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky REAR BRAKE PAD ASSY9RHV-0815A0 |
Počet 1 | Cena 290 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky BOLT M8x3530006-080035810 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky NUT M630202-060110 Alternativy: 30204-060810 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky REAR BRAKE CALIPER BRACKET9RHV-080003-1000 |
Počet 1 | Cena 1 263 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky Šroub30006-080025810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky INNER HEX SCREW M8x5030102-080050810 Alternativy: 30102-080050840 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky Podložka30303-080112 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky RH LOWER PUMP ASSY9RHV-081500-1000-M1 |
Počet 1 | Cena 1 597 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky BOLT M8x2030006-080020810 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky SULFIDE WASHER9RHV-081000-1000-21 |
Počet 14 | Cena 14,52 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky JOINT BOLT9RHV-081000-1000-20 |
Počet 7 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 7 |
Název součástky Kód součástky Šroub30006-060010810 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky BOLT M6x2530006-060025810 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky BRAKE HOSE ASSY 49RHV-081040-1200-M1 |
Počet 1 | Cena cena není stanovena | není skladem |
