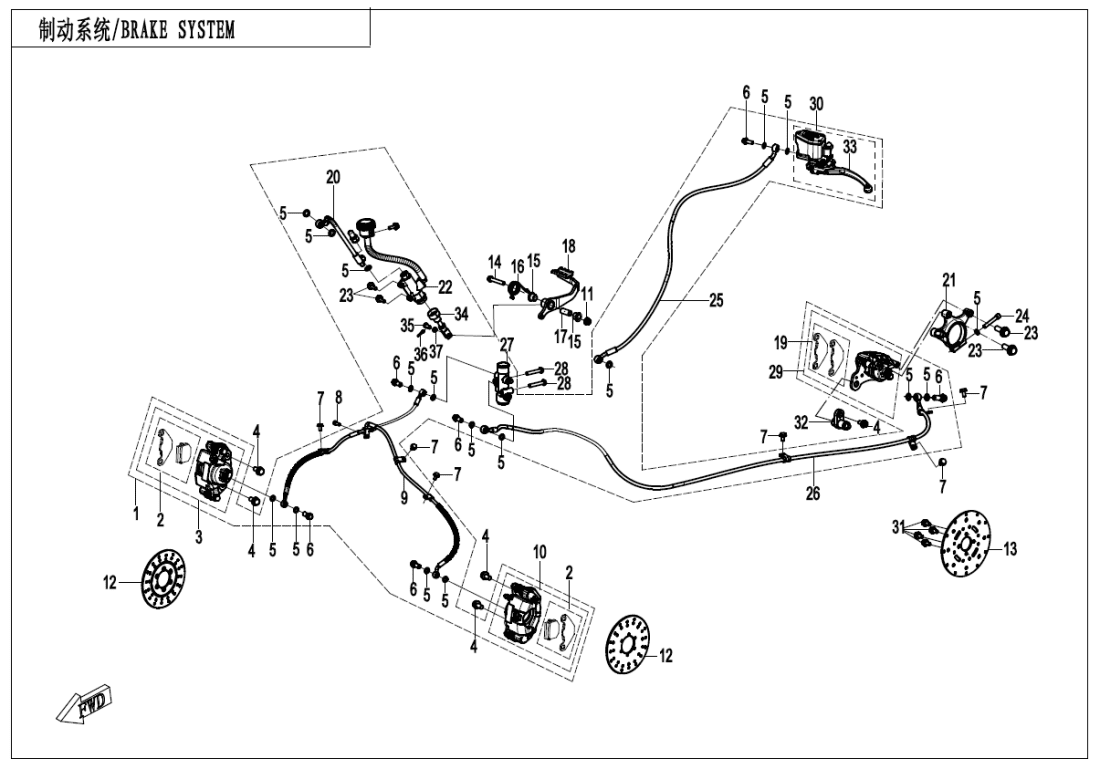

F08 BRAKE SYSTEM
F00 ENGINE MOUNTING PARTS (4)
F01‑V1 LOCK KIT (2)
F01‑V2 LOCK KIT (3)
F02 MUFFLER (12)
F03‑V2 FRAME (15)
F03‑V3 FRAME (15)
F04‑1 FRONT PLASTICS (10)
F04‑2 MIDDLE PLASTICS (16)
F04‑3 REAR PLASTICS (11)
F05 FRONT SUSPENSION (19)
F06 REAR SUSPENSION (14)
F07 FRONT WHEEL (11)
F08 BRAKE SYSTEM (36)
F10‑V1 STEERING SYSTERM (32)
F10‑V2 STEERING SYSTERM (34)
F11 REAR WHEEL (9)
F12‑V1 FUEL TANK (10)
F12‑V2 FUEL TANK (10)
F13 SEAT SYSTEM (2)
F15‑1-V2 ELECTRIC SYSTEM (26)
F16 LIGHTS (9)
F17 DASHBOARD (4)
F18 COOLING SYSTEM (10)
F19‑1-A‑V2 WARNING DECAL(CE@^CN) (12)
F19‑1-A‑V3 WARNING DECAL(CE@^CN) (14)
F19‑1-B‑V2 WARNING DECAL(INTERNATIONAL) (6)
F19‑1-B‑V3 WARNING DECAL(INTERNATIONAL) (7)
F19‑1-C‑V2 WARNING DECAL(US) (9)
F19‑1-C‑V3 WARNING DECAL(US) (10)
F19‑1-D‑V4 WARNING DECAL(CA) (20)
F19‑1-F‑V2 WARNING DECAL(BRAZIL) (6)
F19‑1-F‑V3 WARNING DECAL(BRAZIL) (7)
F19‑2-A DECAL KITS(ROCKET RED) (15)
F19‑2-B DECAL KITS(BAJA BLUE) (15)
F20 TOOLS (3)
F23‑A BUMPER(NA) (5)
F23‑C BUMPER(INTERNATIONAL@^CE) (5)
F32‑V2 GEAR SHIFTING (6)
F33‑V1 REAR AXLE (26)
F33‑V2 REAR AXLE (26)
F38‑A OWNER\'S MANUAL(CHINESE) (1)
F38‑B OWNER\'S MANUAL(CA) (2)
F38‑C OWNER\'S MANUAL(CE) (2)
F38‑D OWNER\'S MANUAL(NA) (3)
F38‑E OWNER\'S MANUAL(GERMAN) (1)
F38‑F OWNER\'S MANUAL(RUSSIAN) (1)
F41 AIR FILTER (16)
F80 FLAGPOLE KIT (0)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky Brzdový systém9RHV-081000-1000-M1 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 10 |
Název součástky Kód součástky LH LOWER PUMP ASSY9RHV-081400-1000-M1 |
Počet 1 | Cena 1 597 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky NUT M830204-080810 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky FRONT BRAKE DISC9RHV-081001-1000 |
Počet 2 | Cena 566 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky REAR BRAKE DISC9RHV-081002-1000 |
Počet 1 | Cena 653 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky BOLT M8x4530006-080045810 |
Počet 2 | Cena 29,04 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky PouzdroHH4V-081303-1000 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 16 |
Název součástky Kód součástky FOOT BRAKE LEVER SPRING9RHV-080202-1000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 17 |
Název součástky Kód součástky Pouzdro9RHV-080201-1000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 18 |
Název součástky Kód součástky BRAKE PEDAL9RHV-080200-1000 |
Počet 1 | Cena 494 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky REAR BRAKE PAD ASSY9RHV-0815A0 |
Počet 1 | Cena 290 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky FRONT BRAKE PAD ASSY9RHV-0813A0 |
Počet 2 | Cena 247 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky BRAKE HOSE ASSY 29RHV-081020-1000-M1 |
Počet 1 | Cena 378 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky REAR BRAKE CALIPER BRACKET9RHV-080003-1000 |
Počet 1 | Cena 1 263 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky FOOT BRAKE UPPER PUMP ASSY9RHV-081600-1000-M1 |
Počet 1 | Cena 1 713 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky Šroub30006-080025810 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky INNER HEX SCREW M8x5030102-080050870 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 25 |
Název součástky Kód součástky BRAKE HOSE ASSY 19RHV-081010-1000-M1 |
Počet 1 | Cena 479 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky BRAKE HOSE ASSY 39RHV-081030-1000-M1 |
Počet 1 | Cena 842 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky PROPORTIONAL VALVE ASSY9RHV-081100-1000-M1 |
Počet 1 | Cena 1 437 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky REAR LOWER PUMP ASSY9RHV-081200-1000-M1 |
Počet 1 | Cena 2 004 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky RH LOWER PUMP ASSY9RHV-081500-1000-M1 |
Počet 1 | Cena 1 597 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky REAR HAND BRAKE UPPER PUMP ASSY9RHV-081300-1000-M1 |
Počet 1 | Cena 1 713 Kč | |
|
Číslo na výkresu 31 |
Název součástky Kód součástky Šroub30006-080012810 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 32 |
Název součástky Kód součástky SPEED SENSOR9RHV-081700-1000 |
Počet 1 | Cena 755 Kč | |
|
Číslo na výkresu 33 |
Název součástky Kód součástky LEVER9RHV-081300-1000-27 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 34 |
Název součástky Kód součástky CLUTCH ROD9RHV-081000-1000-27 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 35 |
Název součástky Kód součástky PIN SHAFT9RHV-081000-1000-24 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 36 |
Název součástky Kód součástky COTTER PIN9RHV-081000-1000-26 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 37 |
Název součástky Kód součástky PLAIN WASHER9RHV-081000-1000-25 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 4 |
Název součástky Kód součástky BOLT M8x2030006-080020810 |
Počet 5 | Cena 14,51 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky SULFIDE WASHER9RHV-081000-1000-21 |
Počet 18 | Cena 14,52 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky JOINT BOLT9RHV-081000-1000-20 |
Počet 8 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 7 |
Název součástky Kód součástky BOLT M6x1230006-060012810 Alternativy: 30006-060012870 |
Počet 6 | Cena 14,51 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky BOLT M6x2530006-060025810 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky BRAKE HOSE ASSY 49RHV-081040-1000-M1 |
Počet 1 | Cena 1 408 Kč |
