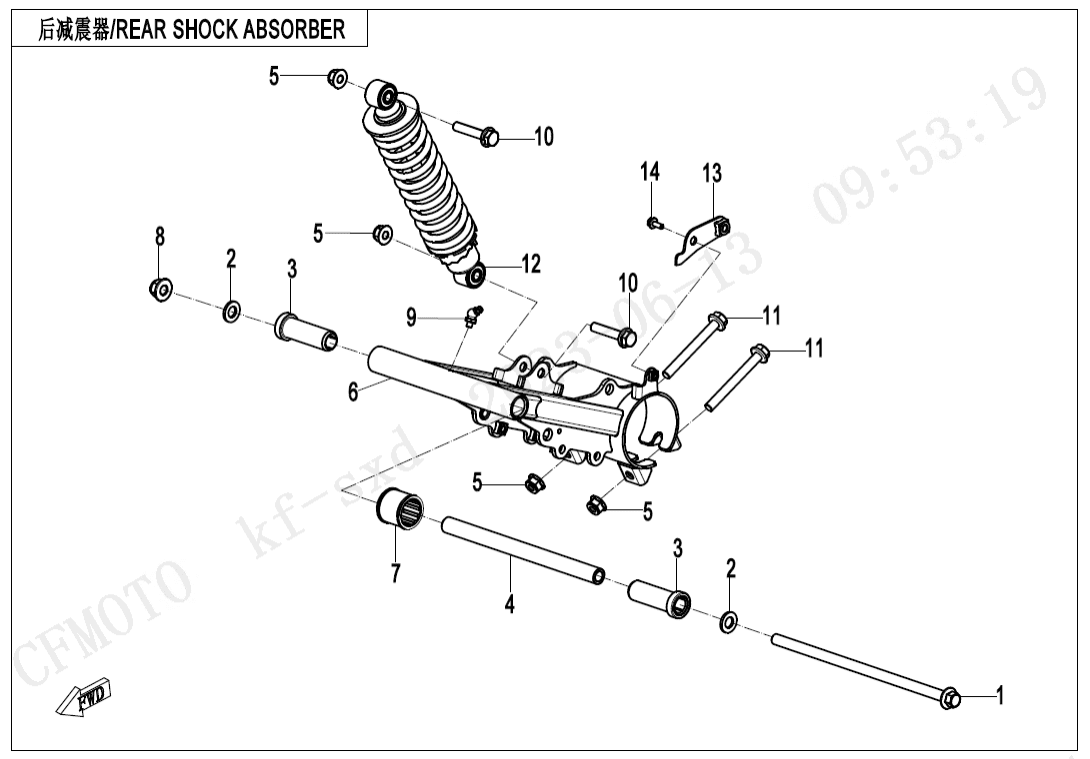

F06 REAR SUSPENSION
F00 ENGINE MOUNTING PARTS (4)
F01‑V1 LOCK KIT (2)
F01‑V2 LOCK KIT (3)
F02 MUFFLER (12)
F03‑V2 FRAME (15)
F03‑V3 FRAME (15)
F04‑1 FRONT PLASTICS (10)
F04‑2 MIDDLE PLASTICS (16)
F04‑3 REAR PLASTICS (11)
F05 FRONT SUSPENSION (19)
F06 REAR SUSPENSION (14)
F07 FRONT WHEEL (11)
F08 BRAKE SYSTEM (36)
F10‑V1 STEERING SYSTERM (32)
F10‑V2 STEERING SYSTERM (34)
F11 REAR WHEEL (9)
F12‑V1 FUEL TANK (10)
F12‑V2 FUEL TANK (10)
F13 SEAT SYSTEM (2)
F15‑1-V2 ELECTRIC SYSTEM (26)
F16 LIGHTS (9)
F17 DASHBOARD (4)
F18 COOLING SYSTEM (10)
F19‑1-A‑V2 WARNING DECAL(CE@^CN) (12)
F19‑1-A‑V3 WARNING DECAL(CE@^CN) (14)
F19‑1-B‑V2 WARNING DECAL(INTERNATIONAL) (6)
F19‑1-B‑V3 WARNING DECAL(INTERNATIONAL) (7)
F19‑1-C‑V2 WARNING DECAL(US) (9)
F19‑1-C‑V3 WARNING DECAL(US) (10)
F19‑1-D‑V4 WARNING DECAL(CA) (20)
F19‑1-F‑V2 WARNING DECAL(BRAZIL) (6)
F19‑1-F‑V3 WARNING DECAL(BRAZIL) (7)
F19‑2-A DECAL KITS(ROCKET RED) (15)
F19‑2-B DECAL KITS(BAJA BLUE) (15)
F20 TOOLS (3)
F23‑A BUMPER(NA) (5)
F23‑C BUMPER(INTERNATIONAL@^CE) (5)
F32‑V2 GEAR SHIFTING (6)
F33‑V1 REAR AXLE (26)
F33‑V2 REAR AXLE (26)
F38‑A OWNER\'S MANUAL(CHINESE) (1)
F38‑B OWNER\'S MANUAL(CA) (2)
F38‑C OWNER\'S MANUAL(CE) (2)
F38‑D OWNER\'S MANUAL(NA) (3)
F38‑E OWNER\'S MANUAL(GERMAN) (1)
F38‑F OWNER\'S MANUAL(RUSSIAN) (1)
F41 AIR FILTER (16)
F80 FLAGPOLE KIT (0)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky MOUNTING SHAFT, FRONT LOWER SWING ARM5BY0-050203 |
Počet 1 | Cena 261 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky Podložka30306-120112 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky DAMPING SLEEVE, FRONT UPPER SWING ARM5BY0-050102 |
Počet 2 | Cena 102 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky MIDDLE SPACER, FRONT LOWER SWING ARM5BY0-050201 |
Počet 1 | Cena 348 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky NUT M10x1.2530204-102810 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky REAR SWING ARM9RHV-060100-1000 |
Počet 1 | Cena 3 935 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky PROTECTOR, SHAFT BUSHING9RHV-060202-1000 |
Počet 1 | Cena 145 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky Matice30204-122810 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky OIL CUP3120100 |
Počet 1 | Cena 131 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky BOLT M10x1.25x5030006-102050810 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky Šroub30006-102090810 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky REAR SHOCK ABSORBER9RHV-060600-1000-M1 |
Počet 1 | Cena 2 919 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky SPROCKET GUARD ASSY9RHV-060500-3300 |
Počet 1 | Cena 58,08 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky BOLT M6x1230006-060012810 Alternativy: 30006-060012870 |
Počet 1 | Cena 14,51 Kč |
