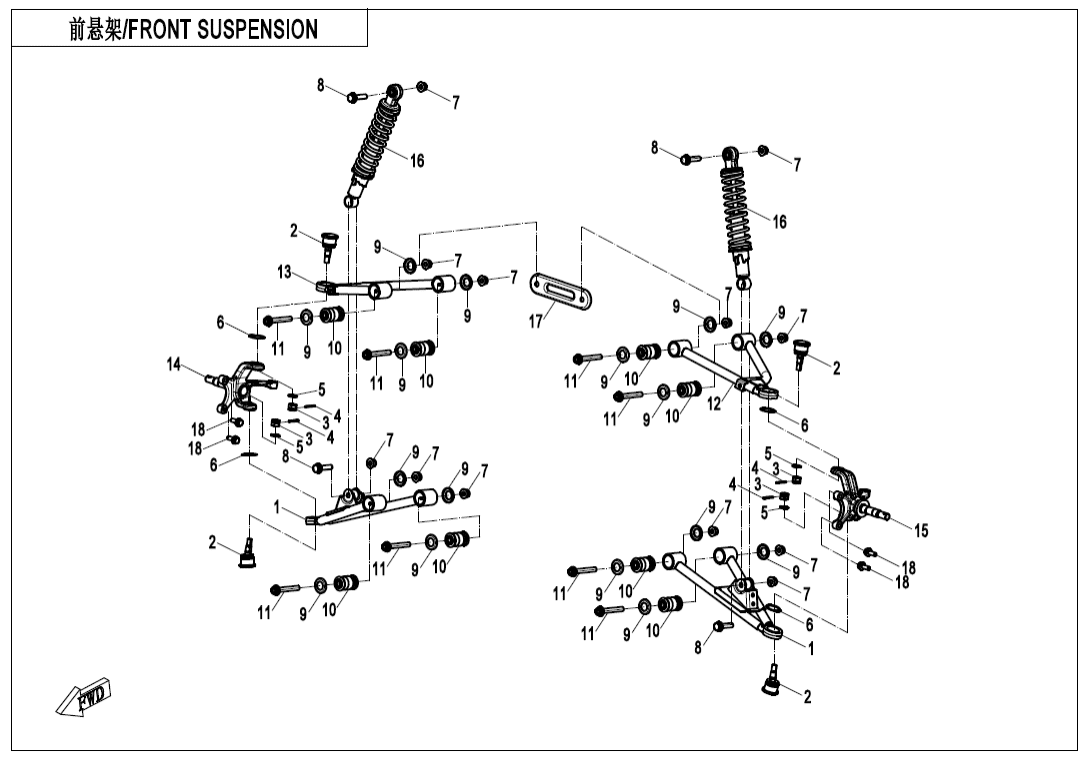

F05 FRONT SUSPENSION
F00 ENGINE MOUNTING PARTS (4)
F01‑V1 LOCK KIT (2)
F01‑V2 LOCK KIT (3)
F02 MUFFLER (12)
F03‑V2 FRAME (15)
F03‑V3 FRAME (15)
F04‑1 FRONT PLASTICS (10)
F04‑2 MIDDLE PLASTICS (16)
F04‑3 REAR PLASTICS (11)
F05 FRONT SUSPENSION (19)
F06 REAR SUSPENSION (14)
F07 FRONT WHEEL (11)
F08 BRAKE SYSTEM (36)
F10‑V1 STEERING SYSTERM (32)
F10‑V2 STEERING SYSTERM (34)
F11 REAR WHEEL (9)
F12‑V1 FUEL TANK (10)
F12‑V2 FUEL TANK (10)
F13 SEAT SYSTEM (2)
F15‑1-V2 ELECTRIC SYSTEM (26)
F16 LIGHTS (9)
F17 DASHBOARD (4)
F18 COOLING SYSTEM (10)
F19‑1-A‑V2 WARNING DECAL(CE@^CN) (12)
F19‑1-A‑V3 WARNING DECAL(CE@^CN) (14)
F19‑1-B‑V2 WARNING DECAL(INTERNATIONAL) (6)
F19‑1-B‑V3 WARNING DECAL(INTERNATIONAL) (7)
F19‑1-C‑V2 WARNING DECAL(US) (9)
F19‑1-C‑V3 WARNING DECAL(US) (10)
F19‑1-D‑V4 WARNING DECAL(CA) (20)
F19‑1-F‑V2 WARNING DECAL(BRAZIL) (6)
F19‑1-F‑V3 WARNING DECAL(BRAZIL) (7)
F19‑2-A DECAL KITS(ROCKET RED) (15)
F19‑2-B DECAL KITS(BAJA BLUE) (15)
F20 TOOLS (3)
F23‑A BUMPER(NA) (5)
F23‑C BUMPER(INTERNATIONAL@^CE) (5)
F32‑V2 GEAR SHIFTING (6)
F33‑V1 REAR AXLE (26)
F33‑V2 REAR AXLE (26)
F38‑A OWNER\'S MANUAL(CHINESE) (1)
F38‑B OWNER\'S MANUAL(CA) (2)
F38‑C OWNER\'S MANUAL(CE) (2)
F38‑D OWNER\'S MANUAL(NA) (3)
F38‑E OWNER\'S MANUAL(GERMAN) (1)
F38‑F OWNER\'S MANUAL(RUSSIAN) (1)
F41 AIR FILTER (16)
F80 FLAGPOLE KIT (0)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky FRONT LOWER SWING ARM9RHV-050210-1000 |
Počet 2 | Cena 3 078 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky BALL PIN ASSY9RHV-050010-1000-20 |
Počet 4 | Cena 581 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky SLOTTED NUT9RHV-050010-1000-21 |
Počet 4 | Cena 14,52 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky COTTER PIN9RHV-050010-1000-22 |
Počet 4 | Cena 14,52 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky WASHER9RHV-050010-1000-23 |
Počet 4 | Cena 14,52 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky 29 CLASP FOR SHAFT9RHV-050010-1000-25 |
Počet 4 | Cena 14,52 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky 30 CLASP FOR SHAFT9RHV-050010-1001-25 |
Počet 4 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 07 |
Název součástky Kód součástky NUT M10x1.2530204-102810 |
Počet 12 | Cena 14,51 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky Šroub30006-102040810 |
Počet 4 | Cena 29,04 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky CAP, CUSHION SLEEVE9010-050003 |
Počet 16 | Cena 29,02 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky CUSHION SLEEVE9010-050500 |
Počet 8 | Cena 116 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky Šroub30006-102070810 |
Počet 8 | Cena 29,04 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky FRONT LH UPPER SWING ARM9RHV-050110-1000 |
Počet 1 | Cena 1 379 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky FRONT RH UPPER SWING ARM9RHV-050310-1000 |
Počet 1 | Cena 1 379 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky RH STEERING KNUCKLE9RHV-050801-1000 |
Počet 1 | Cena 1 539 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky LH STEERING KNUCKLE9RHV-050701-1000 |
Počet 1 | Cena 1 539 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky FRONT SHOCK ABSORBER9RHV-050500-1000-M1 |
Počet 2 | Cena 1 684 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky BRACKET, FRONT SWING ARMHH4V-030001-1000 |
Počet 1 | Cena 305 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky BOLT M8x2030006-080020810 |
Počet 4 | Cena 14,51 Kč |
