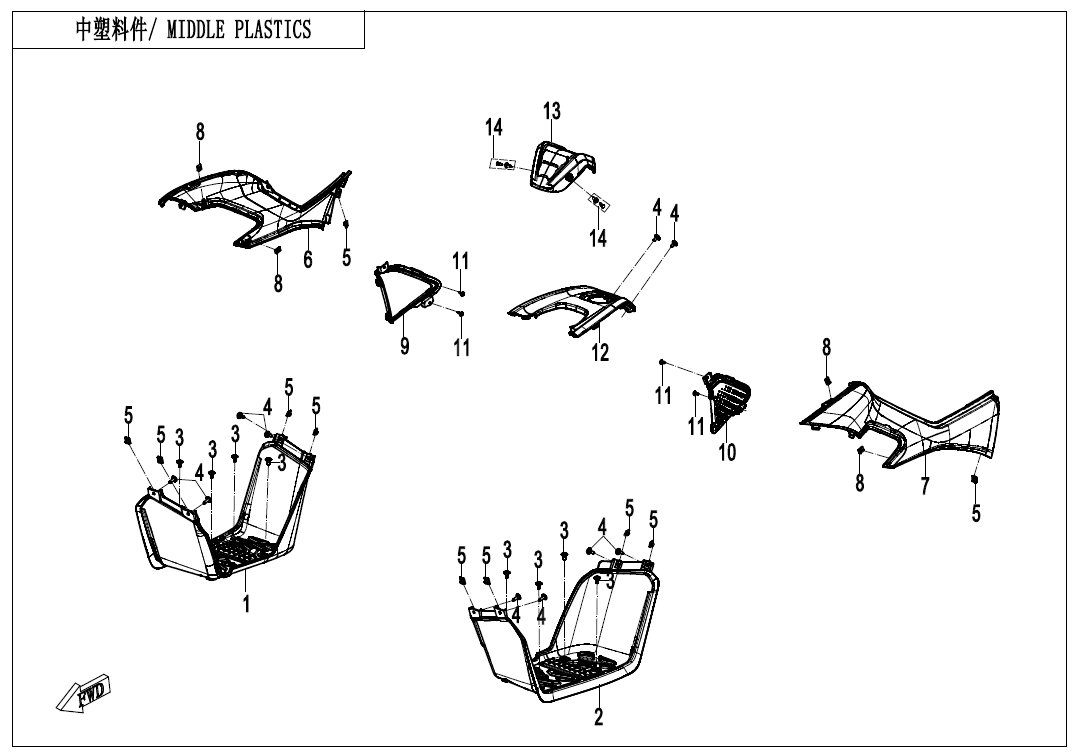

F04‑2 MIDDLE PLASTICS
F00 ENGINE MOUNTING PARTS (4)
F01‑V1 LOCK KIT (2)
F01‑V2 LOCK KIT (3)
F02 MUFFLER (12)
F03‑V2 FRAME (15)
F03‑V3 FRAME (15)
F04‑1 FRONT PLASTICS (10)
F04‑2 MIDDLE PLASTICS (16)
F04‑3 REAR PLASTICS (11)
F05 FRONT SUSPENSION (19)
F06 REAR SUSPENSION (14)
F07 FRONT WHEEL (11)
F08 BRAKE SYSTEM (36)
F10‑V1 STEERING SYSTERM (32)
F10‑V2 STEERING SYSTERM (34)
F11 REAR WHEEL (9)
F12‑V1 FUEL TANK (10)
F12‑V2 FUEL TANK (10)
F13 SEAT SYSTEM (2)
F15‑1-V2 ELECTRIC SYSTEM (26)
F16 LIGHTS (9)
F17 DASHBOARD (4)
F18 COOLING SYSTEM (10)
F19‑1-A‑V2 WARNING DECAL(CE@^CN) (12)
F19‑1-A‑V3 WARNING DECAL(CE@^CN) (14)
F19‑1-B‑V2 WARNING DECAL(INTERNATIONAL) (6)
F19‑1-B‑V3 WARNING DECAL(INTERNATIONAL) (7)
F19‑1-C‑V2 WARNING DECAL(US) (9)
F19‑1-C‑V3 WARNING DECAL(US) (10)
F19‑1-D‑V4 WARNING DECAL(CA) (20)
F19‑1-F‑V2 WARNING DECAL(BRAZIL) (6)
F19‑1-F‑V3 WARNING DECAL(BRAZIL) (7)
F19‑2-A DECAL KITS(ROCKET RED) (15)
F19‑2-B DECAL KITS(BAJA BLUE) (15)
F20 TOOLS (3)
F23‑A BUMPER(NA) (5)
F23‑C BUMPER(INTERNATIONAL@^CE) (5)
F32‑V2 GEAR SHIFTING (6)
F33‑V1 REAR AXLE (26)
F33‑V2 REAR AXLE (26)
F38‑A OWNER\'S MANUAL(CHINESE) (1)
F38‑B OWNER\'S MANUAL(CA) (2)
F38‑C OWNER\'S MANUAL(CE) (2)
F38‑D OWNER\'S MANUAL(NA) (3)
F38‑E OWNER\'S MANUAL(GERMAN) (1)
F38‑F OWNER\'S MANUAL(RUSSIAN) (1)
F41 AIR FILTER (16)
F80 FLAGPOLE KIT (0)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky LH FOOT PEDAL9RHV-042031-1000 |
Počet 1 | Cena 1 104 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky RH FOOT PEDAL9RHV-042032-1000 |
Počet 1 | Cena 1 104 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky INNER HEX BOLT M6x145BWV-040001-5000 |
Počet 8 | Cena 14,52 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky INNER HEX BOLT M6x205BWV-040008-5000 |
Počet 10 | Cena 14,52 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky NUT CLIP M68030-040800-00001 |
Počet 10 | Cena 14,51 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky DECO PLATE, RH SIDE COVER9RHV-042024-1000-0PC00 |
Počet 1 | Cena 711 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky DECO PLATE, RH SIDE COVER9RHV-042024-1000-0PF00 |
Počet 1 | Cena 711 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky DECO PLATE, LH SIDE COVER9RHV-042023-1000-0PC00 |
Počet 1 | Cena 711 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky DECO PLATE, LH SIDE COVER9RHV-042023-1000-0PF00 |
Počet 1 | Cena 711 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky CLAMP ST4.28010-000002 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky RH SIDE COVER9RHV-042022-1000 |
Počet 1 | Cena 87,12 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky LH SIDE COVER9RHV-042021-1000 |
Počet 1 | Cena 87,12 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky SELF-TAPPING SCREW30110-420130010 Alternativy: 30110-421130010 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky REAR GUARD, FUEL TANK9RHV-042012-1000 |
Počet 1 | Cena 261 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky DASHBOARD GUARD9RHV-041031-1000 |
Počet 1 | Cena 174 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky PLASTIC CLIPS9060-040310 |
Počet 2 | Cena 14,52 Kč |
