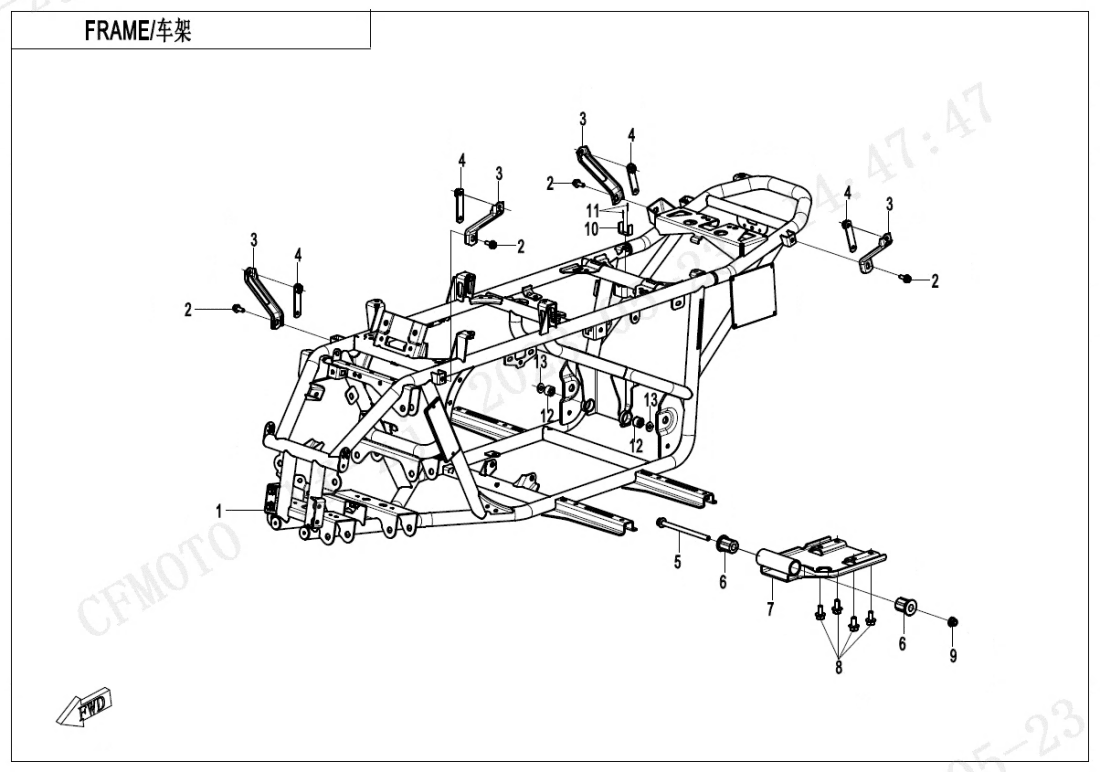

F03‑V2 FRAME
F00 ENGINE MOUNTING PARTS (4)
F01‑V1 LOCK KIT (2)
F01‑V2 LOCK KIT (3)
F02 MUFFLER (12)
F03‑V2 FRAME (15)
F03‑V3 FRAME (15)
F04‑1 FRONT PLASTICS (10)
F04‑2 MIDDLE PLASTICS (16)
F04‑3 REAR PLASTICS (11)
F05 FRONT SUSPENSION (19)
F06 REAR SUSPENSION (14)
F07 FRONT WHEEL (11)
F08 BRAKE SYSTEM (36)
F10‑V1 STEERING SYSTERM (32)
F10‑V2 STEERING SYSTERM (34)
F11 REAR WHEEL (9)
F12‑V1 FUEL TANK (10)
F12‑V2 FUEL TANK (10)
F13 SEAT SYSTEM (2)
F15‑1-V2 ELECTRIC SYSTEM (26)
F16 LIGHTS (9)
F17 DASHBOARD (4)
F18 COOLING SYSTEM (10)
F19‑1-A‑V2 WARNING DECAL(CE@^CN) (12)
F19‑1-A‑V3 WARNING DECAL(CE@^CN) (14)
F19‑1-B‑V2 WARNING DECAL(INTERNATIONAL) (6)
F19‑1-B‑V3 WARNING DECAL(INTERNATIONAL) (7)
F19‑1-C‑V2 WARNING DECAL(US) (9)
F19‑1-C‑V3 WARNING DECAL(US) (10)
F19‑1-D‑V4 WARNING DECAL(CA) (20)
F19‑1-F‑V2 WARNING DECAL(BRAZIL) (6)
F19‑1-F‑V3 WARNING DECAL(BRAZIL) (7)
F19‑2-A DECAL KITS(ROCKET RED) (15)
F19‑2-B DECAL KITS(BAJA BLUE) (15)
F20 TOOLS (3)
F23‑A BUMPER(NA) (5)
F23‑C BUMPER(INTERNATIONAL@^CE) (5)
F32‑V2 GEAR SHIFTING (6)
F33‑V1 REAR AXLE (26)
F33‑V2 REAR AXLE (26)
F38‑A OWNER\'S MANUAL(CHINESE) (1)
F38‑B OWNER\'S MANUAL(CA) (2)
F38‑C OWNER\'S MANUAL(CE) (2)
F38‑D OWNER\'S MANUAL(NA) (3)
F38‑E OWNER\'S MANUAL(GERMAN) (1)
F38‑F OWNER\'S MANUAL(RUSSIAN) (1)
F41 AIR FILTER (16)
F80 FLAGPOLE KIT (0)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky Sestava rámu9RHV-031000-3300 |
Počet 1 | Cena 15 101 Kč | není skladem |
|
Číslo na výkresu 1 |
Název součástky Kód součástky Sestava rámu9RHV-031000-3200 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 10 |
Název součástky Kód součástky STARTER RELAY BRACKET9RHV-030407-1000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 11 |
Název součástky Kód součástky BLIND RIVET30902-0401320 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky SHOCK ABSORBER BUSHING 29RHV-030004-1200 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 13 |
Název součástky Kód součástky Podložka30305-080112 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky BOLT M6x1230006-060012810 Alternativy: 30006-060012870 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky FENDER BRACKET ASSY9RHV-030010-1001 |
Počet 4 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 3 |
Název součástky Kód součástky FENDER BRACKET9RHV-030002-1001 |
Počet 4 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 4 |
Název součástky Kód součástky BRACKET, REFLECTOR9RHV-030001-1000 |
Počet 4 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 5 |
Název součástky Kód součástky BOLT M8x1200700-011002-00001 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky DAMPER SLEEVE I9RHV-030003-1000 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 7 |
Název součástky Kód součástky ENGINE BRACKET9RHV-030070-1000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 8 |
Název součástky Kód součástky BOLT M8x2030006-080020810 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky NUT M830204-080810 |
Počet 1 | Cena 14,51 Kč |
