Gladiator X1000

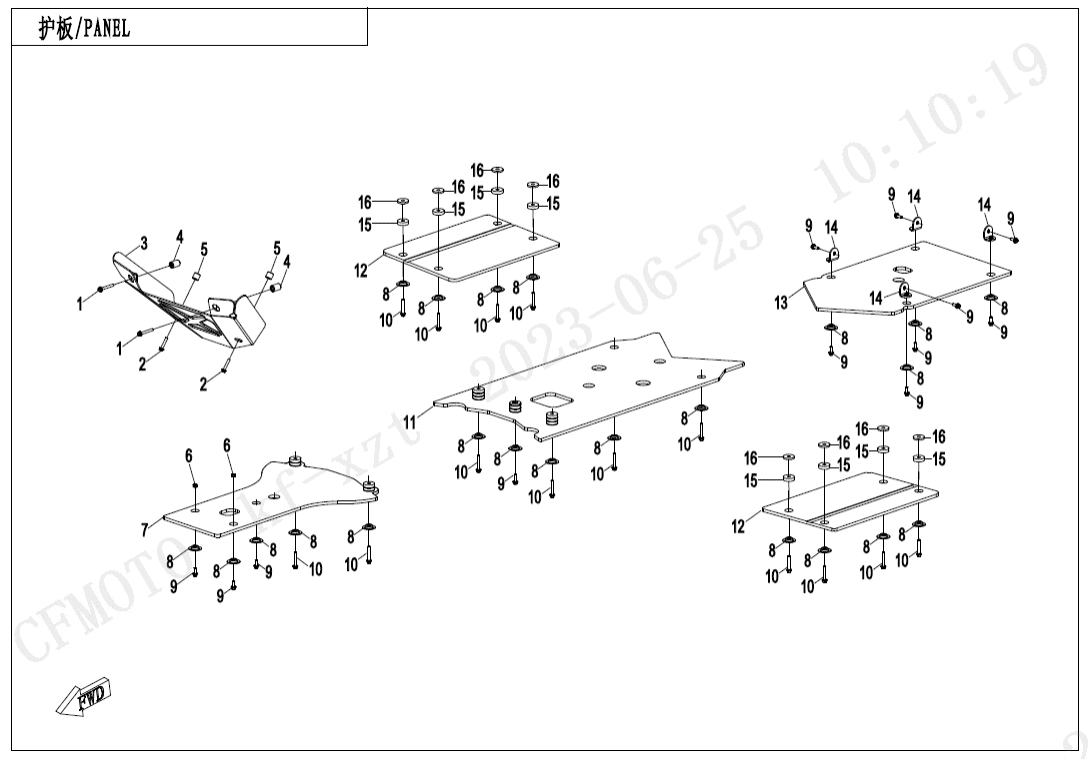

T3B (2024) F80‑4 PANEL(OVERLAND) F00‑1-V2 ENGINE MOUNTING PARTS (11)  F00‑2 CVT AIR PIPE (14)  F01 LOCK KIT (2)  F02‑1 MUFFLER (36)  F02‑2 HEAT INSULATION PLATE (7)  F03‑V5 FRAME (38)  F04‑1 FRONT PLASTICS (42)  F04‑2 FRONT PLASTICS (58)  F04‑3-V3 MIDDLE PLASTICS (31)  F04‑4-V2 REAR PLASTICS (32)  F04‑5-V1 BOTTOM PLASTICS (13)  F04‑5-V2 BOTTOM PLASTICS (13)  F04‑6 REFLECTOR (5)  F05‑1 FRONT SUSPENSION (22)  F05‑2-B FRONT SHOCK ABSORBER(GAS) (10)  F05‑2-C‑V2 FRONT SHOCK ABSORBER(GAS,RUSSIA) (70)  F06‑1-V1 REAR SUSPENSION(CASTING) (26)  F06‑1-V2 REAR SUSPENSION(CASTING) (27)  F06‑1-V3 REAR SUSPENSION(CASTING) (27)  F06‑2-B REAR SHOCK ABSORBER(GAS) (17)  F06‑2-C‑V2 REAR SHOCK ABSORBER(GAS,RUSSIA) (75)  F07‑A FRONT WHEEL (13)  F07‑B FRONT WHEEL(OVERLAND) (13)  F08‑A BRAKE SYSTEM‑LH,PARKING (47)  F08‑B BRAKE SYSTEM‑RH,PARKING (46)  F08‑C BRAKE SYSTEM‑LH,PARKING(WITH FLUID LEVEL SENSOR) (47)  F08‑D BRAKE SYSTEM‑RH,PARKING(WITH FLUID LEVEL SENSOR) (46)  F10‑1-V2 HANDLEBAR (38)  F10‑2-A STEERING SYSTEM (27)  F10‑2-B‑V2 STEERING SYSTEM(EPS) (30)  F11‑A REAR WHEEL (13)  F11‑B REAR WHEEL(OVERLAND) (13)  F12‑V2 FUEL TANK (20)  F13 SEAT(BLACK AND GRAY) (17)  F14 RACK (11)  F15‑1-V4 ELECTRIC SYSTEM (46)  F15‑2-V3 TOWING WINCH (14)  F15‑2-V4 TOWING WINCH (16)  F15‑4-V2 ELECTRIC SYSTEM(LOF) (9)  F16‑V3 LIGHTS (8)  F17 DASHBOARD (3)  F18‑V3 COOLING SYSTEM (30)  F19‑1-A DECAL,2024(LAVA ORANGE) (12)  F19‑1-B DECAL,2024(NEW ROYAL BLUE) (12)  F19‑1-C DECAL,2024(GHOST GRAY) (12)  F19‑1-D DECAL,2024(TRUE TIMBER CAMO) (8)  F19‑1-E DECAL,2024(DESERT TAN) (12)  F19‑1-F DECAL,2024(TACTICAL GREEN) (12)  F19‑1-G DECAL,2024(NWBULA BLACK) (12)  F19‑1-H DECAL,2024(NWBULA BLACK,SERBIA) (12)  F19‑2-A‑V1 DECAL WARNING (21)  F19‑2-A‑V2 DECAL WARNING (21)  F19‑2-B DECAL WARNING(Turkey) (18)  F20 TOOLS (1)  F23‑V4 BUMPER (6)  F27 FRONT CV SHAFT (5)  F28 REAR CV SHAFT (4)  F30‑V2 DRIVETRAIN SYSTEM (16)  F31 FRONT AXLE (75)  F32‑V2 GEAR SHIFTING (14)  F33‑A-V2 REAR AXLE(WITH AUTOMATIC DIFFERENTIAL LOCK) (55)  F33‑B-V2 REAR AXLE(ON CAMMAND) (67)  F33‑C-V3 REAR AXLE(NO DIFFERENTIAL) (50)  F38‑A OWNER\'S MANUAL(EU167) (1)  F38‑B OWNER\'S MANUAL(ENGLISH,OVERLAND) (1)  F38‑C OWNER\'S MANUAL(GERMAN) (1)  F38‑D OWNER\'S MANUAL(GERMAN,OVERLAND) (1)  F38‑E OWNER\'S MANUAL(FRENCH) (1)  F38‑F OWNER\'S MANUAL(TURKEY) (1)  F40 TOWBAR(BOLT CONNECTION) (9)  F41‑V3 AIR FILTER ASSY. (18)  F80‑1 FRONT WINDSHIELD(OVERLAND) (18)  F80‑2 BUMPER(OVERLAND) (9)  F80‑3 SPOTLIGHT(OVERLAND) (5)  F80‑4 PANEL(OVERLAND) (16)  F80‑5 TAIL BOX(OVERLAND) (6)

Číslo
na výkresu
Název součástky
Kód součástky
Počet Cena
Číslo
na výkresu
01
Název součástky
Kód součástky

Šroub

30006-060040810

Počet 2 Cena cena není stanovena není skladem
Číslo
na výkresu
02
Název součástky
Kód součástky

BOLT M6x30

30006-060030810

Počet 2 Cena 14,51
 ks
Číslo
na výkresu
03
Název součástky
Kód součástky

WINCH GUARD ASSY

9AWA-800410-10000

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
04
Název součástky
Kód součástky

UPPER MOUTING SLEEVE, GUARD

9AWA-800401

Počet 2 Cena cena není stanovena není skladem
Číslo
na výkresu
05
Název součástky
Kód součástky

LOWER MOUTING SLEEVE, GUARD

9AWA-800402

Počet 2 Cena cena není stanovena není skladem
Číslo
na výkresu
06
Název součástky
Kód součástky

NUT M6

30202-060170

Počet 2 Cena 14,52
 ks
Číslo
na výkresu
07
Název součástky
Kód součástky

FRONT SKID PLATE ASSY

9AWV-804120-2000

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
08
Název součástky
Kód součástky

RETAINER

9AWV-804106-2000

Počet 22 Cena 58,08
 ks
Číslo
na výkresu
09
Název součástky
Kód součástky

BOLT M6x16

30006-060016870

Počet 12 Cena 14,51
 ks
Číslo
na výkresu
10
Název součástky
Kód součástky

BOLT M6x40

30006-060040870

Počet 14 Cena 29,04
 ks
Číslo
na výkresu
11
Název součástky
Kód součástky

CENTER SKID PLATE ASSY

9AWV-804130-2000

Počet 1 Cena 6 804
 ks
Číslo
na výkresu
12
Název součástky
Kód součástky

SIDE SKID PLATE ASSY

9AWV-804150-2000

Počet 2 Cena 6 645
 ks
Číslo
na výkresu
13
Název součástky
Kód součástky

REAR SKID PLATE

9AWV-804103-2000

Počet 1 Cena 2 829
 ks
Číslo
na výkresu
14
Název součástky
Kód součástky

BRACKET, REAR SKID PLATE

9AWV-804170-2000

Počet 4 Cena cena není stanovena není skladem
Číslo
na výkresu
15
Název součástky
Kód součástky

WASHER 30X8

9AWV-804108-2000

Počet 8 Cena cena není stanovena není skladem
Číslo
na výkresu
16
Název součástky
Kód součástky

WASHER 30X4

9AWV-804109-2000

Počet 8 Cena cena není stanovena není skladem
