Gladiator X1000

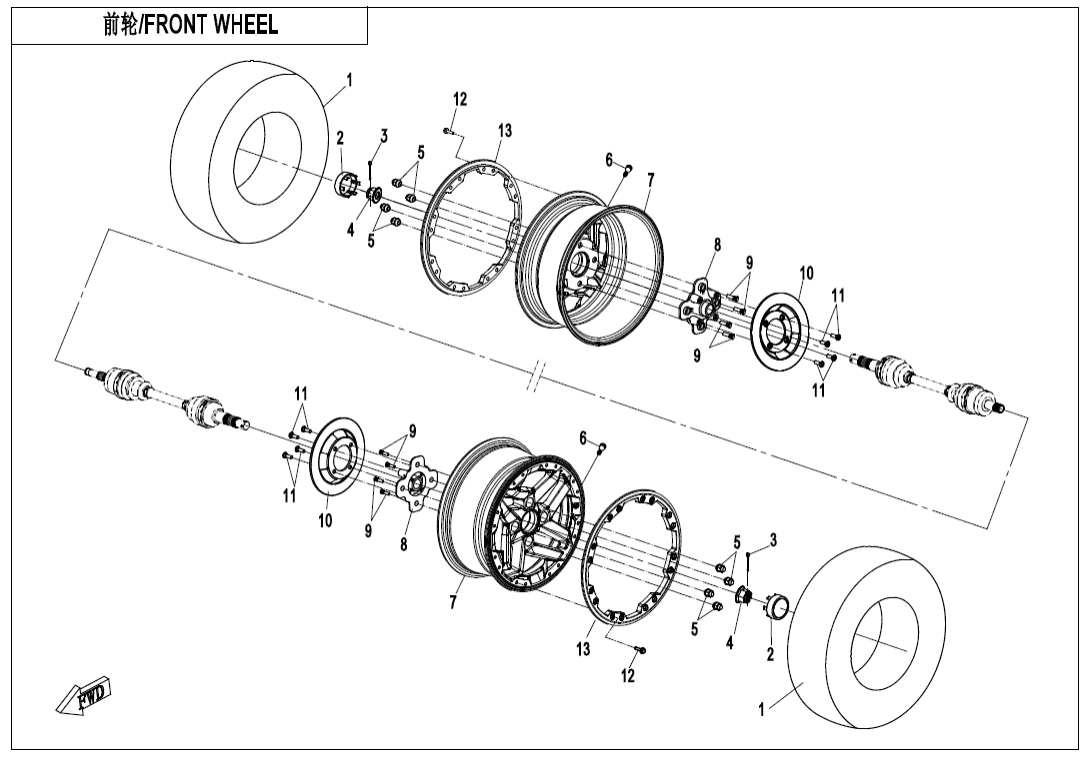

T3B (2023) F07‑B FRONT WHEEL(OVERLAND) F00‑1-V2 ENGINE MOUNTING PARTS (11)  F00‑2 CVT AIR PIPE (14)  F01 LOCK KIT (2)  F02‑1 MUFFLER (39)  F02‑2 HEAT INSULATION PLATE (7)  F03‑V5 FRAME (39)  F04‑1 FRONT PLASTICS (33)  F04‑2 FRONT PLASTICS (45)  F04‑3-V3 MIDDLE PLASTICS (29)  F04‑4-V2 REAR PLASTICS (29)  F04‑5-V1 BOTTOM PLASTICS (13)  F04‑5-V2 BOTTOM PLASTICS (13)  F04‑6 REFLECTOR (5)  F05‑1 FRONT SUSPENSION (21)  F05‑2-A FRONT SHOCK ABSORBER‑OIL (9)  F05‑2-B FRONT SHOCK ABSORBER(GAS) (10)  F05‑2-C‑V2 FRONT SHOCK ABSORBER(GAS,RUSSIA) (70)  F06‑1-V1 REAR SUSPENSION(CASTING) (26)  F06‑1-V2 REAR SUSPENSION(CASTING) (27)  F06‑2-A REAR SHOCK ABSORBER(OIL) (9)  F06‑2-B REAR SHOCK ABSORBER(GAS) (17)  F06‑2-C‑V2 REAR SHOCK ABSORBER(GAS,RUSSIA) (75)  F07‑A FRONT WHEEL (12)  F07‑B FRONT WHEEL(OVERLAND) (14)  F08‑A BRAKE SYSTEM‑LH,PARKING (44)  F08‑B BRAKE SYSTEM‑RH,PARKING (43)  F08‑C BRAKE SYSTEM‑LH,PARKING(WITH FLUID LEVEL SENSOR) (44)  F08‑D BRAKE SYSTEM‑RH,PARKING(WITH FLUID LEVEL SENSOR) (43)  F10‑1-V1 HANDLEBAR (35)  F10‑1-V2 HANDLEBAR (36)  F10‑2-A STEERING SYSTEM (27)  F10‑2-B‑V2 STEERING SYSTEM(EPS) (31)  F11‑A REAR WHEEL (12)  F11‑B REAR WHEEL(OVERLAND) (14)  F12‑V2 FUEL TANK (19)  F12‑V3 FUEL TANK (20)  F13 SEAT(BLACK AND GRAY) (17)  F14 RACK (11)  F15‑1-V3 ELECTRIC SYSTEM (40)  F15‑1-V4 ELECTRIC SYSTEM (42)  F15‑2-V3 TOWING WINCH (14)  F15‑2-V4 TOWING WINCH (16)  F15‑4-V2 ELECTRIC SYSTEM(LOF) (9)  F16‑V3 LIGHTS (10)  F17 DASHBOARD (3)  F18‑V3 COOLING SYSTEM (30)  F19‑1-A DECAL,2023(LAVA ORANGE) (14)  F19‑1-B DECAL,2023(NEW ROYAL BLUE) (14)  F19‑1-C DECAL,2023(GHOST GRAY) (14)  F19‑1-D DECAL,2023(TRUE TIMBER CAMO) (8)  F19‑1-E DECAL,2023(GRANITE RIDGE) (11)  F19‑1-F DECAL,2023(VSX MIDNIGHT CAMO) (11)  F19‑1-G DECAL,2023(NWBULA BLACK) (12)  F19‑2 DECAL WARNING (21)  F20 TOOLS (1)  F23‑V4 BUMPER (6)  F27 FRONT CV SHAFT (5)  F28 REAR CV SHAFT (4)  F30‑V2 DRIVETRAIN SYSTEM (16)  F31 FRONT AXLE (75)  F32‑V1 GEAR SHIFTING (13)  F32‑V2 GEAR SHIFTING (15)  F33‑A-V1 REAR AXLE(WITH AUTOMATIC DIFFERENTIAL LOCK) (55)  F33‑A-V2 REAR AXLE(WITH AUTOMATIC DIFFERENTIAL LOCK) (55)  F33‑B-V1 REAR AXLE(ON CAMMAND) (67)  F33‑B-V2 REAR AXLE(ON CAMMAND) (67)  F33‑C-V2 REAR AXLE(NO DIFFERENTIAL) (50)  F33‑C-V3 REAR AXLE(NO DIFFERENTIAL) (50)  F38‑A OWNER\'S MANUAL(EU167) (1)  F38‑B OWNER\'S MANUAL(ENGLISH,OVERLAND) (1)  F38‑C OWNER'S MANUAL(GERMAN) (1)  F38‑D OWNER\'S MANUAL(GERMAN,OVERLAND) (1)  F40 TOWBAR(BOLT CONNECTION) (9)  F41‑V3 AIR FILTER ASSY. (18)  F80‑1 FRONT WINDSHIELD(OVERLAND) (16)  F80‑2 BUMPER(OVERLAND) (9)  F80‑3 SPOTLIGHT(OVERLAND) (5)  F80‑4 PANEL(OVERLAND) (15)  F80‑5 TAIL BOX(OVERLAND) (6)

Číslo
na výkresu
Název součástky
Kód součástky
Počet Cena
Číslo
na výkresu
01
Název součástky
Kód součástky

CST Stag CU58, 27x9-14

30703-1433

Počet 2 Cena 3 950
 ks
Číslo
na výkresu
02
Název součástky
Kód součástky

DECO COVER, RIM

5ASV-070101-6001

Počet 2 Cena 435
 ks
Číslo
na výkresu
03
Název součástky
Kód součástky

COTTER PIN

30903-0403610

Počet 2 Cena 14,51
 ks
Číslo
na výkresu
04
Název součástky
Kód součástky

HEX FLANGE NUT

5HY0-110001

Počet 2 Cena 131
 ks
Číslo
na výkresu
05
Název součástky
Kód součástky

MOUNTING NUT, RIM

9010-070002-A000

Počet 8 Cena 87,05
 ks
Číslo
na výkresu
06
Název součástky
Kód součástky

VALVE, INFLATION

5190-070030-1000

Počet 2 Cena 43,52
 ks
Číslo
na výkresu
07
Název součástky
Kód součástky

FRONT RIM

9AY#-070102-2A00

Počet 2 Cena 11 084
 ks
Číslo
na výkresu
08
Název součástky
Kód součástky

FRONT WHEEL BRACKET

9GQV-070001-1400

Počet 2 Cena 1 568
 ks
Číslo
na výkresu
09
Název součástky
Kód součástky

BOLT,FRONT WHEEL BRACKET

9010-070201

Počet 8 Cena 43,52
 ks
Číslo
na výkresu
10
Název součástky
Kód součástky

FRONT BRAKE DISC

7020-080003-00001

Počet 2 Cena 726
 ks
Číslo
na výkresu
11
Název součástky
Kód součástky

Šroub (vrut)

A000-080001

Počet 8 Cena 43,52
 ks
Číslo
na výkresu
12
Název součástky
Kód součástky

BOLT M6x25

30006-060025870

Počet 32 Cena 14,52
 ks
Číslo
na výkresu
13
Název součástky
Kód součástky

LOCK RING

9AY#-070101-2A00-0RH00

Počet 2 Cena cena není stanovena není skladem
Číslo
na výkresu
13
Název součástky
Kód součástky

LOCK RING

9AY#-070101-2A00

Počet 2 Cena 3 003
 ks
