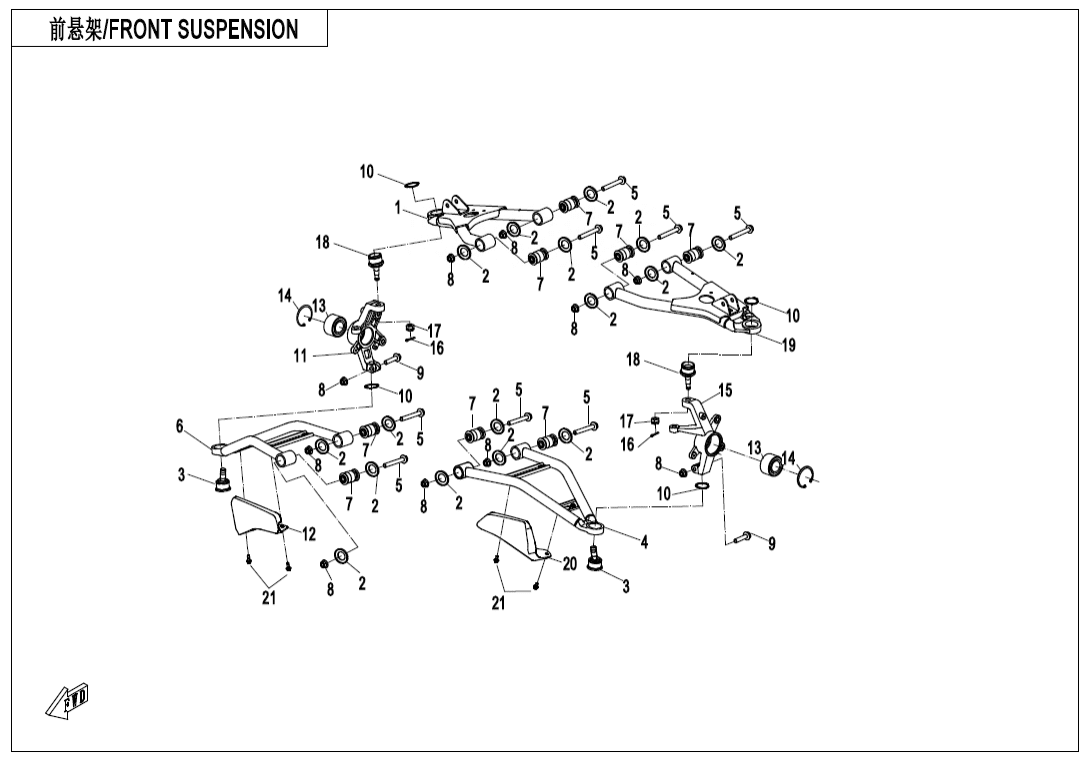

F05-1 FRONT SUSPENSION | Journeyman CZ

Gladiator X1000

T3B (2023) F05‑1 FRONT SUSPENSION F00‑1-V2 ENGINE MOUNTING PARTS (11) F00‑2 CVT AIR PIPE (14) F01 LOCK KIT (2) F02‑1 MUFFLER (39) F02‑2 HEAT INSULATION PLATE (7) F03‑V5 FRAME (39) F04‑1 FRONT PLASTICS (33) F04‑2 FRONT PLASTICS (45) F04‑3-V3 MIDDLE PLASTICS (29) F04‑4-V2 REAR PLASTICS (29) F04‑5-V1 BOTTOM PLASTICS (13) F04‑5-V2 BOTTOM PLASTICS (13) F04‑6 REFLECTOR (5) F05‑1 FRONT SUSPENSION (21) F05‑2-A FRONT SHOCK ABSORBER‑OIL (9) F05‑2-B FRONT SHOCK ABSORBER(GAS) (10) F05‑2-C‑V2 FRONT SHOCK ABSORBER(GAS,RUSSIA) (70) F06‑1-V1 REAR SUSPENSION(CASTING) (26) F06‑1-V2 REAR SUSPENSION(CASTING) (27) F06‑2-A REAR SHOCK ABSORBER(OIL) (9) F06‑2-B REAR SHOCK ABSORBER(GAS) (17) F06‑2-C‑V2 REAR SHOCK ABSORBER(GAS,RUSSIA) (75) F07‑A FRONT WHEEL (12) F07‑B FRONT WHEEL(OVERLAND) (14) F08‑A BRAKE SYSTEM‑LH,PARKING (44) F08‑B BRAKE SYSTEM‑RH,PARKING (43) F08‑C BRAKE SYSTEM‑LH,PARKING(WITH FLUID LEVEL SENSOR) (44) F08‑D BRAKE SYSTEM‑RH,PARKING(WITH FLUID LEVEL SENSOR) (43) F10‑1-V1 HANDLEBAR (35) F10‑1-V2 HANDLEBAR (36) F10‑2-A STEERING SYSTEM (27) F10‑2-B‑V2 STEERING SYSTEM(EPS) (31) F11‑A REAR WHEEL (12) F11‑B REAR WHEEL(OVERLAND) (14) F12‑V2 FUEL TANK (19) F12‑V3 FUEL TANK (20) F13 SEAT(BLACK AND GRAY) (17) F14 RACK (11) F15‑1-V3 ELECTRIC SYSTEM (40) F15‑1-V4 ELECTRIC SYSTEM (42) F15‑2-V3 TOWING WINCH (14) F15‑2-V4 TOWING WINCH (16) F15‑4-V2 ELECTRIC SYSTEM(LOF) (9) F16‑V3 LIGHTS (10) F17 DASHBOARD (3) F18‑V3 COOLING SYSTEM (30) F19‑1-A DECAL,2023(LAVA ORANGE) (14) F19‑1-B DECAL,2023(NEW ROYAL BLUE) (14) F19‑1-C DECAL,2023(GHOST GRAY) (14) F19‑1-D DECAL,2023(TRUE TIMBER CAMO) (8) F19‑1-E DECAL,2023(GRANITE RIDGE) (11) F19‑1-F DECAL,2023(VSX MIDNIGHT CAMO) (11) F19‑1-G DECAL,2023(NWBULA BLACK) (12) F19‑2 DECAL WARNING (21) F20 TOOLS (1) F23‑V4 BUMPER (6) F27 FRONT CV SHAFT (5) F28 REAR CV SHAFT (4) F30‑V2 DRIVETRAIN SYSTEM (16) F31 FRONT AXLE (75) F32‑V1 GEAR SHIFTING (13) F32‑V2 GEAR SHIFTING (15) F33‑A-V1 REAR AXLE(WITH AUTOMATIC DIFFERENTIAL LOCK) (55) F33‑A-V2 REAR AXLE(WITH AUTOMATIC DIFFERENTIAL LOCK) (55) F33‑B-V1 REAR AXLE(ON CAMMAND) (67) F33‑B-V2 REAR AXLE(ON CAMMAND) (67) F33‑C-V2 REAR AXLE(NO DIFFERENTIAL) (50) F33‑C-V3 REAR AXLE(NO DIFFERENTIAL) (50) F38‑A OWNER\'S MANUAL(EU167) (1) F38‑B OWNER\'S MANUAL(ENGLISH,OVERLAND) (1) F38‑C OWNER'S MANUAL(GERMAN) (1) F38‑D OWNER\'S MANUAL(GERMAN,OVERLAND) (1) F40 TOWBAR(BOLT CONNECTION) (9) F41‑V3 AIR FILTER ASSY. (18) F80‑1 FRONT WINDSHIELD(OVERLAND) (16) F80‑2 BUMPER(OVERLAND) (9) F80‑3 SPOTLIGHT(OVERLAND) (5) F80‑4 PANEL(OVERLAND) (15) F80‑5 TAIL BOX(OVERLAND) (6)

Číslo na výkresu	Název součástky Kód součástky	Počet	Cena
Číslo na výkresu 01	Název součástky Kód součástky FRONT UPPER RH SWING ARM ASSY 9AWV-050210-2E01	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 02	Název součástky Kód součástky CAP, CUSHION SLEEVE 9DSV-050900-6K00	Počet 16	Cena 29,04 Kč	není skladem
Číslo na výkresu 03	Název součástky Kód součástky LOWER BALL PIN ASSY. 9010-050800-20000	Počet 2	Cena 857 Kč	ks
Číslo na výkresu 04	Název součástky Kód součástky Levé spodní rameno 9AWV-050310-2E01	Počet 1	Cena 2 495 Kč	ks
Číslo na výkresu 05	Název součástky Kód součástky Šroub 30006-102070810	Počet 8	Cena 29,04 Kč	ks
Číslo na výkresu 06	Název součástky Kód součástky FRONT LOWER RH SWING ARM ASSY 9AWV-050410-2E01	Počet 1	Cena 2 352 Kč	ks
Číslo na výkresu 07	Název součástky Kód součástky CUSHION SLEEVE 9010-050500	Počet 8	Cena 116 Kč	ks
Číslo na výkresu 08	Název součástky Kód součástky NUT M10x1.25 30204-102810	Počet 8	Cena 14,51 Kč	ks
Číslo na výkresu 09	Název součástky Kód součástky Šroub 30006-102040810	Počet 2	Cena 29,04 Kč	ks
Číslo na výkresu 10	Název součástky Kód součástky CIRCLIPS FOR SHAFT 34 30801-03405	Počet 4	Cena 14,51 Kč	ks
Číslo na výkresu 11	Název součástky Kód součástky STEERING KNUCKLE,RH 9AWA-050801	Počet 1	Cena 2 234 Kč	ks
Číslo na výkresu 12	Název součástky Kód součástky FRONT SUSPENSION PLATE, RH 9AWA-044042	Počet 1	Cena 116 Kč	ks
Číslo na výkresu 13	Název součástky Kód součástky BEARING, HUB 9GQ0-050710	Počet 2	Cena 899 Kč	ks
Číslo na výkresu 14	Název součástky Kód součástky CIRCLIP FOR HOLE 55 30800-05505	Počet 2	Cena 29,02 Kč	ks
Číslo na výkresu 15	Název součástky Kód součástky STEERING KNUCKLE,LH 9AWA-050701	Počet 1	Cena 2 234 Kč	ks
Číslo na výkresu 16	Název součástky Kód součástky COTTER PIN 30903-0201610	Počet 2	Cena 14,51 Kč	ks
Číslo na výkresu 17	Název součástky Kód součástky 1-TYPE NUT 9010-100002	Počet 2	Cena 14,51 Kč	ks
Číslo na výkresu 18	Název součástky Kód součástky TOP BALL PIN 9010-050700-1000 Alternativy: 9010-050700	Počet 2	Cena 1 306 Kč	ks
Číslo na výkresu 19	Název součástky Kód součástky FRONT UPPER LH SWING ARM ASSY 9AWV-050110-2E01	Počet 1	Cena 2 889 Kč	ks
Číslo na výkresu 20	Název součástky Kód součástky PROTECTION PLATE, FRONT SUSPENSION(LH) 9AWA-044041	Počet 1	Cena 116 Kč	ks
Číslo na výkresu 21	Název součástky Kód součástky BOLT M6x16 30006-060016810 Alternativy: 30006-060016870	Počet 4	Cena 14,51 Kč	ks
