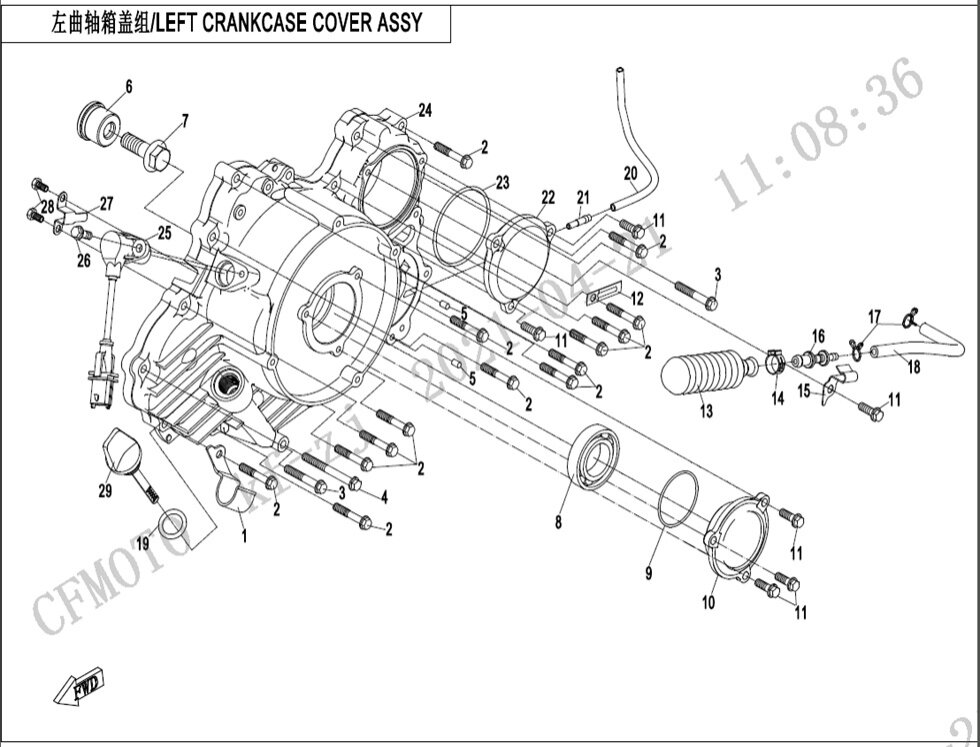

Levý kryt motoru
Levý blok motoru (59)
Pravý blok motoru (41)
CVT blok (22)
Levý kryt motoru (29)
Víko hlavy válce (5)
Hlava válce I (31)
Hlava válce II (32)
Hlava válce III (30)
Hlava válce IV (31)
Tělo válce (13)
Vačková hřídel I (8)
Vačková hřídel II (8)
Sací potrubí (9)
Magneto stator (6)
Kliková hřídel + písty (16)
Variátor CVT (27)
Převodovka I (16)
Převodovka II (42)
Převodovka III (41)
Olejová pumpa (11)
Systém olejového chlazení (19)
Vodní pumpa (18)
Startér (8)
Sada těsnění (1)
Sada gufer (1)
| Číslo na výkresu |
Název součástky Kód součástky |
Cena | |
|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky CLIP,WATER HOSE0JWA-014007 |
Cena 43,52 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky BOLT M6×350010-013008-0010 |
Cena 14,51 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky BOLT M6x400010-013009-0010 |
Cena 14,51 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky BOLT M6×600010-011017-0010 |
Cena 14,52 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky ROLLER NEEDLE P5×11.830406-00500 |
Cena 14,51 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky SLEEVE, TIGHTENING0800-014008 |
Cena 87,05 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky BOLT M12x1.25x350800-014009-00001 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 08 |
Název součástky Kód součástky Ložisko30400-02800 |
Cena 377 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky O-SEAL RING 48X2.50GRA-014003 |
Cena 72,54 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky PLUG0800-014011-10000 |
Cena 189 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky BOLT M6×180010-023008-0010 |
Cena 14,51 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky WIRE CLAMP0180-014010 |
Cena 14,51 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky AIR BAG0JWA-014403 |
Cena 72,54 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky CLAMP Dia 14.5A6070-120400 |
Cena 43,52 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky SUPPORTOR, AIR BAG0JWA-014401 |
Cena 29,02 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky JOINT,AIR BAG0JWA-014402 |
Cena 43,52 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky CLAMP A830601-108010 |
Cena 14,51 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky BREARHTER HOSE,AIR BAG0JWA-014404 |
Cena 43,52 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky O-SEAL RING 18x3.550110-013030 |
Cena 14,51 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky HOSE, OVERFILLING0180-080003-10000 |
Cena 87,12 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky JOINT , BREATHER HOSE0180-311004-0020 |
Cena 29,02 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky FILTER COVER0800-014002-00001 |
Cena 203 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky O-SEAL RING 63×2.50800-014003 |
Cena 43,52 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky LH CRANKCASE COVER0JWA-014001-10000 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 25 |
Název součástky Kód součástky RPM SENSOR0800-014100-20000 |
Cena 595 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky BOLT M6x160010-090005-0010 |
Cena 14,52 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky PRESS PLATE, WIRE0JWA-014003-10000 |
Cena 14,52 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky BOLT, LEAD HOLDER0180-014004-00100 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 29 |
Název součástky Kód součástky DIPSTICK,OIL0JWA-014004 |
Cena 116 Kč |
