Motor
Kliková hřídel + písty
Levý blok motoru (59)
Pravý blok motoru (41)
CVT blok (22)
Levý kryt motoru (29)
Víko hlavy válce (5)
Hlava válce I (31)
Hlava válce II (32)
Hlava válce III (30)
Hlava válce IV (31)
Tělo válce (13)
Vačková hřídel I (8)
Vačková hřídel II (8)
Sací potrubí (9)
Magneto stator (6)
Kliková hřídel + písty (16)
Variátor CVT (27)
Převodovka I (16)
Převodovka II (42)
Převodovka III (41)
Olejová pumpa (11)
Systém olejového chlazení (19)
Vodní pumpa (18)
Startér (8)
Sada těsnění (1)
Sada gufer (1)

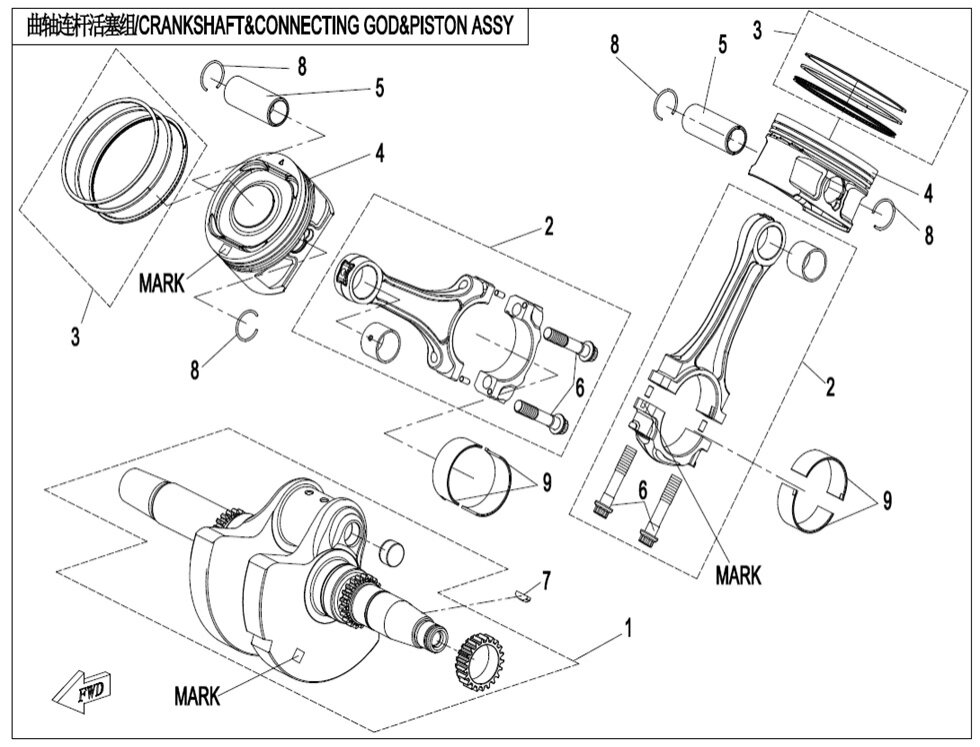

| Číslo na výkresu |
Název součástky Kód součástky |
Cena | |
|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky CRANKSHAFT ASSY0JYA-041000-10012 |
Cena 21 211 Kč | |
|
Číslo na výkresu 01 |
Název součástky Kód součástky CRANKSHAFT ASSY0JYA-041000-10022 |
Cena 21 211 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky CONNECTING ROD0JY0-041000-00021 |
Cena 4 280 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky CONNECTING ROD0JY0-041000-00011 |
Cena 4 280 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky PISTON RING COMP.0800-0400A0 |
Cena 798 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky Píst0JYA-040001-00021 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 04 |
Název součástky Kód součástky Píst0JYA-040001-00011 |
Cena 1 596 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky Píst0JYA-040001-00012 |
Cena 1 481 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky Píst0JYA-040001-00022 |
Cena 1 481 Kč | není skladem |
|
Číslo na výkresu 05 |
Název součástky Kód součástky PISTON PIN0800-040002 |
Cena 247 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky BOLT, CONNECTING ROD0800-042004 |
Cena 43,52 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky WOODRUFF KEY0180-040007 |
Cena 14,51 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky CIRCLIP, PISTON PIN0800-040005 |
Cena 14,51 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky PALIN BEARING, CONNECTING ROD YELLOW0JY0-040003-00032 |
Cena 261 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky PALIN BEARING, CONNECTING ROD BLACK0JY0-040003-00022 |
Cena 261 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky PLAIN BEARING, CONNECTING ROD RED0JY0-040003-00012 |
Cena 261 Kč |
