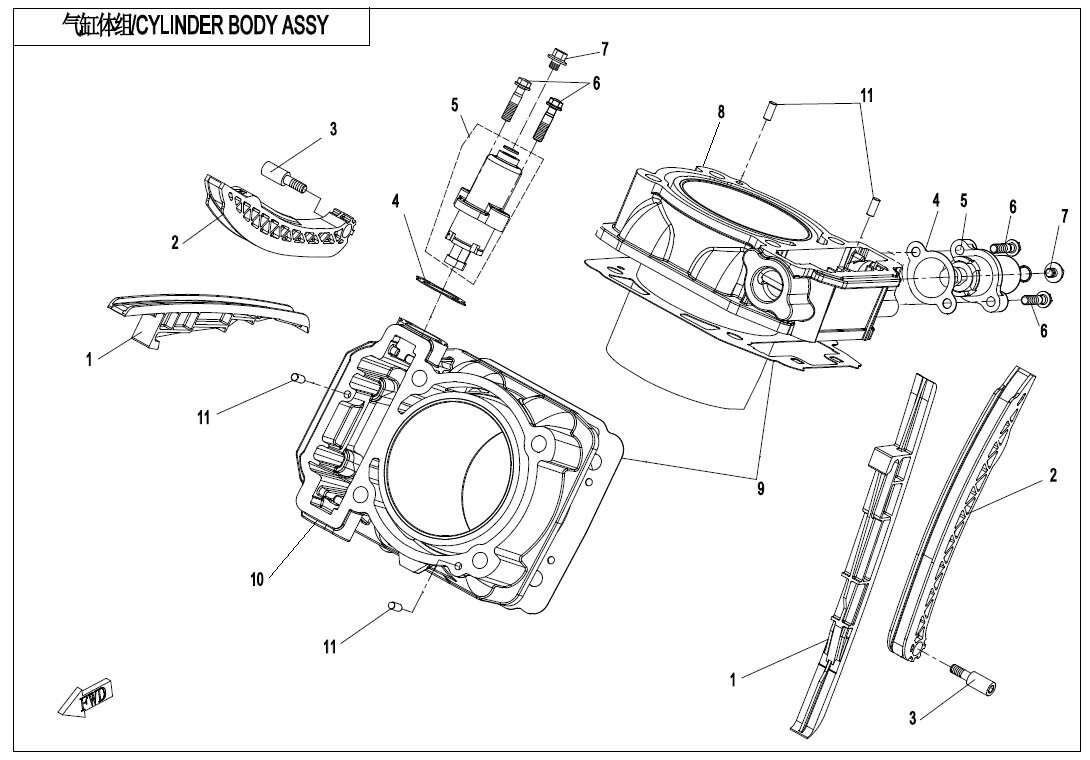

Tělo válce
Levý blok motoru (67)
Pravý blok motoru I (46)
Pravý blok motoru II (50)
CVT blok (24)
Levý kryt motoru I (34)
Levý kryt motoru II (34)
Víko hlavy válce (6)
Hlava válce I (34)
Hlava válce II (35)
Hlava válce III (32)
Hlava válce IV (33)
Tělo válce (18)
Vačková hřídel I (9)
Vačková hřídel II (9)
Sací potrubí (8)
Stator I (6)
Stator II (6)
Kliková hřídel a písty I (20)
Kliková hřídel a písty II (20)
Variátor CVT I (28)
Variátor CVT II (27)
Variátor CVT III (26)
Převodovka I (17)
Převodovka II (45)
Převodovka III (45)
Převodovka IV (42)
Převodovka V (41)
Převodovka VI (42)
Olejová pumpa (11)
Systém chlazení oleje (19)
Vodní pumpa (16)
Startér (9)
Sada těsnění (3)
Sada gufer (1)
| Číslo na výkresu |
Název součástky Kód součástky |
Cena | |
|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky GUIDE PLATE0JY0-023004 |
Cena 261 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky TENSION PLATE0JY0-023003 |
Cena 392 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky SCREW, TENSIONER PLATE0800-023001 |
Cena 29,04 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky GASKET, TENSIONER0180-023003 |
Cena 14,51 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky TENSIONER0GR0-023400 Alternativy: 0GR0-023400-00001 |
Cena 566 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky TENSIONER ASSY0GS0-023200-00001 |
Cena 798 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky BOLT M6x250010-021017-0010 |
Cena 14,51 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky FLANGE BOLT M6*60JYA-023001 Alternativy: 0JYA-023001-00001 |
Cena 14,51 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky REAR CYLINDER BODY ASSY0JY0-023200-10010 Alternativy: 0JY0-023200-10011 |
Cena 3 845 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky REAR CYLINDER BODY ASSY0JY0-023200-10020 Alternativy: 0JY0-023200-10021 |
Cena 3 845 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky SECOND CYLINDER BODY ASSY0JY0-023200-10011 |
Cena 3 848 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky SECOND CYLINDER BODY ASSY0JY0-023200-10021 |
Cena 3 845 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky GASKET, CYLINDER0800-023002 |
Cena 102 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky FRONT CYLINDER BODY ASSY0JY0-023100-10010 Alternativy: 0JY0-023100-10011 |
Cena 3 845 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky FRONT CYLINDER BODY ASSY0JY0-023100-10020 Alternativy: 0JY0-023100-10021 |
Cena 3 845 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky FIRST CYLINDER BODY ASSY0JY0-023100-10011 |
Cena 3 848 Kč | není skladem |
|
Číslo na výkresu 10 |
Název součástky Kód součástky FIRST CYLINDER BODY ASSY0JY0-023100-10021 |
Cena 3 848 Kč | není skladem |
|
Číslo na výkresu 11 |
Název součástky Kód součástky ROLLER NEEDLE P5×11.830406-00500 |
Cena 14,51 Kč |
